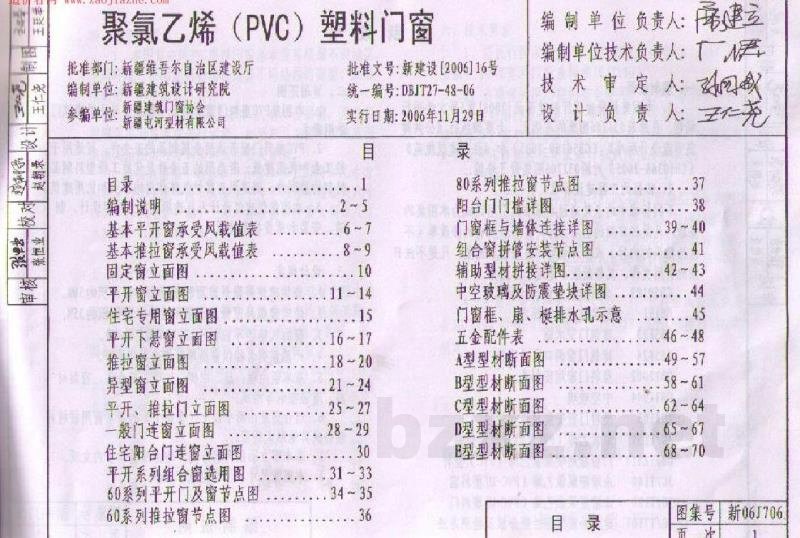

目录 ................................................... 1

编制说明 ............................................ 2-5

基本平开窗承受风荷载表 ...................... 6-7

基本推拉窗承受风荷载表 ...................... 8-9

固定窗立面图 ..................................... 10

平开窗立面图 .................................... 11-14

住宅专用窗立面图 ............................... 15

平开下悬窗立面图 ............................... 16-17

推拉窗立面图 .................................... 18-20

异型窗立面图 ..................................... 21-24

平开、推拉门立面图 .............................. 25-27

一般门连窗立面图 ................................. 28-29

住宅阳台门连窗立面图 ........................... 30

平开系列组合窗选用图 ......................... 31-33

60系列平开门及竖节点图 .............. 34-35

60系列推拉窗节点图 ............................ 36

80系列推拉窗节点图 ........................... 37

阳台门门槛详图 .................................. 38

门窗框与墙体连接详图 .................... 39-40

组合窗留缝安装节点图 ........................ 41

辅助型材拼接详图 ............................. 42-43

中空玻璃及防坠垫块详图 .................... 44

门窗框、扇、梃排水孔示意 .................. 45

五金配件表 ...................................... 46-48

A型型材断面图 ................................... 49-57

B型型材断面图 ................................... 58-61

C型型材断面图 .................................. 62-64

D型型材断面图 .................................... 65-67

E型型材断面图 ................................... 68-70

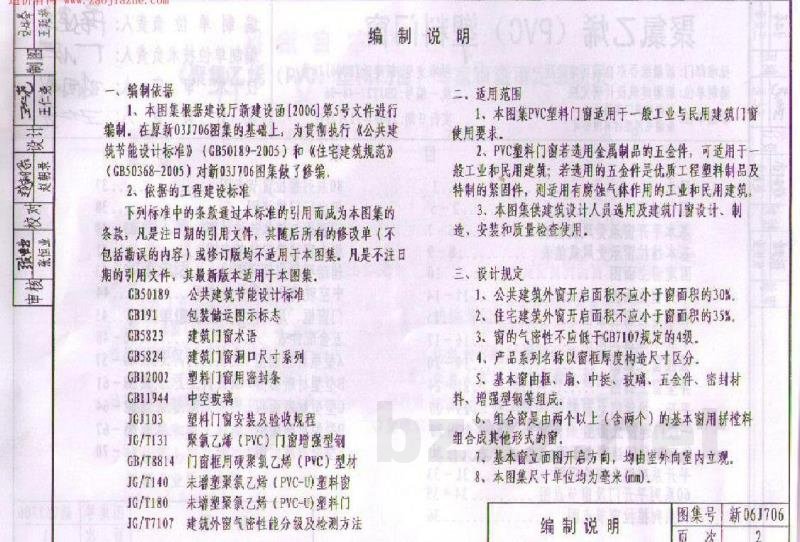

一、编制依据

1. 本图集根据建设厅新建设函[2006]第5号文件进行编制。在原集03J176图集的基础上，为贯彻执行《公共建筑节能设计标准》（GB50189-2005）和《住宅建筑规范》(GB50368-2005) 对原03J705图集做了修编。
2. 依据的工程建设标准

下列标准中的条款通过本标准的引用而成为本图集的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本图集。凡是不注日期的引用文件，其最新版本适用于本图集。

二、适用范围

1. 本图集PVC塑料门窗适用于一般工业与民用建筑门窗使用要求。
2. PVC塑料门窗若选用金属制品的五配件，可通用于一般工业和民用建筑；若选用的五金件是优质工程塑料制品及特制的紧固件，则适用在强腐蚀气体作用的工业和民用建筑。
3. 本图集供建筑设计人员选用及建筑门窗设计、制造、安装和质量验收使用。

三、设计规定

1. 公共建筑外窗开启面积不应小于窗面积的30%。
2. 住宅建筑外窗开启面积不应小于窗面积的35%。
3. 窗的气密性不应低于GB7107规定的4级。
4. 产品系列名称以窗框厚度构造尺寸区分。
5. 基本窗由框、扇、中梃、玻璃、五金件、密封材料、增强型钢等组成。
6. 组合窗是由两个以上（含两个）的基本窗用拼料组合成其他形式的窗。
7. 基本窗形式按固定开启方向，均由室外向室内立缝。

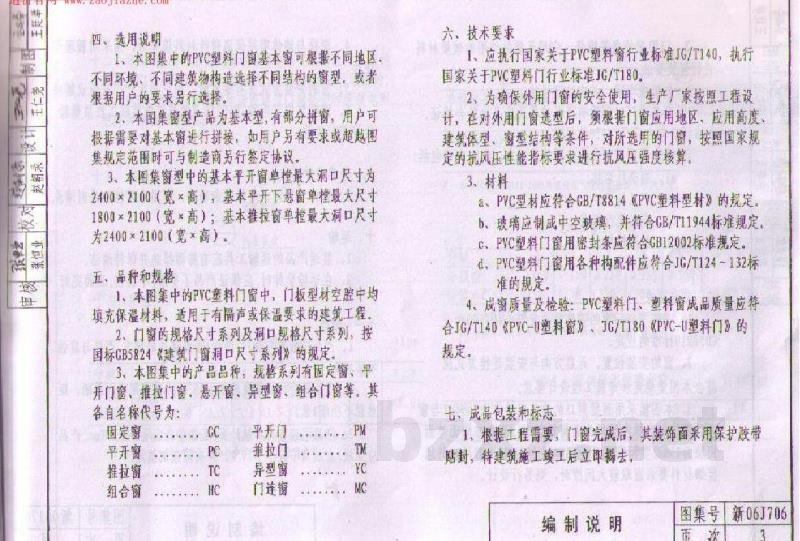

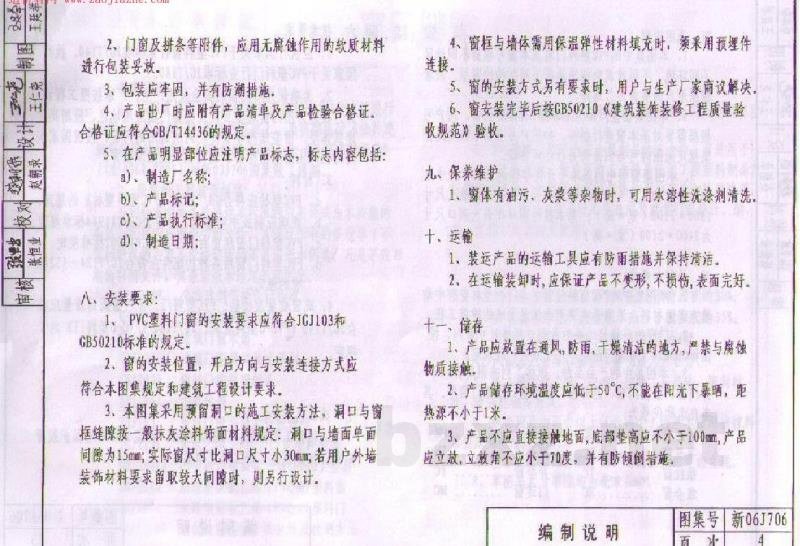

8. 本图集尺寸单位均为毫米(mm)。
