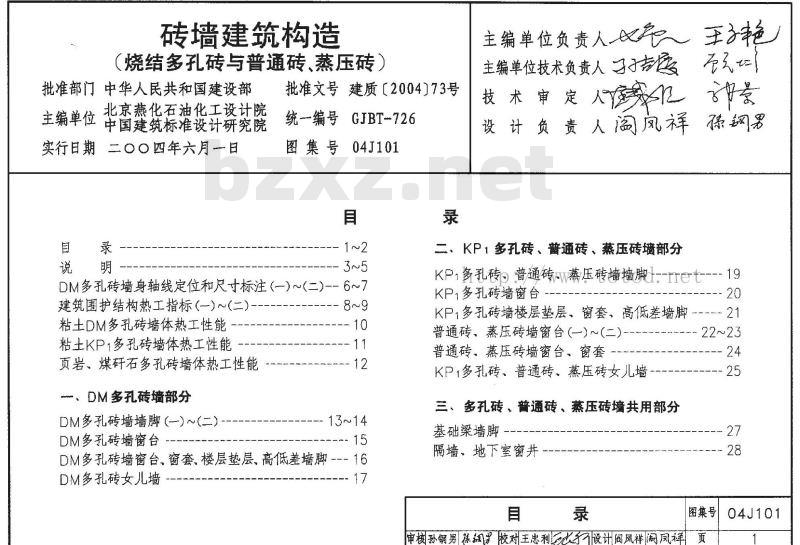

【04J101】 砖墙建筑构造（烧结多孔砖与普通砖、蒸压砖）

砖墙建筑构造
（烧结多孔砖与普通砖、蒸压砖）

批准部门：中华人民共和国建设部
主编单位：北京建筑标准设计研究院、北京燕化石油化工设计院
实行日期：二〇〇四年六月一日
批准文号：建质【2004】73号
图集号：04J101

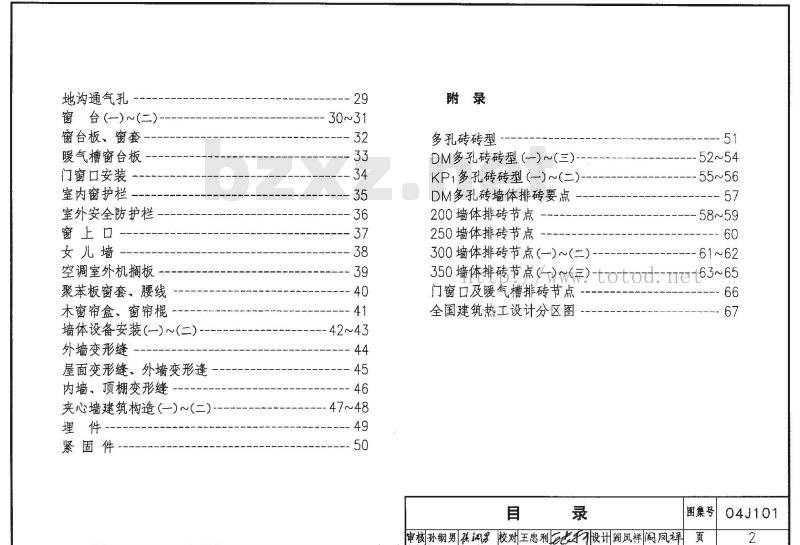

目录

一、DM多孔砖墙部分
- DM多孔砖墙身轴线定位和尺寸标注
- 建筑围护结构热工指标
- 粘土DM多孔砖墙体热工性能
- DM多孔砖墙墙脚、窗台、窗套、楼层垫层、高低差墙脚、女儿墙

二、KP1多孔砖、普通砖、蒸压砖墙部分
- KP1多孔砖、普通砖、蒸压砖墙墙脚、窗台、窗套、楼层垫层、高低差墙脚、女儿墙
- 基础梁墙脚、隔墙、地下室窗井
- 窗台、窗套、暖气槽窗台板、门窗口安装、室内外安全防护栏、窗上口、空调室外机搁板、聚苯板窗套、腰线、木窗帘盒、窗帘棍
- 墙体设备安装、外墙变形缝、屋面变形缝、内墙及顶棚变形缝、夹心墙、埋件、紧固件

三、附录
- 多孔砖砖型（DM多孔砖、KP1多孔砖）
- DM多孔砖墙体排砖要点
- 各类墙体排砖节点（200、250、300、350墙体）
- 门窗口及暖气槽排砖节点
- 全国建筑热工设计分区图

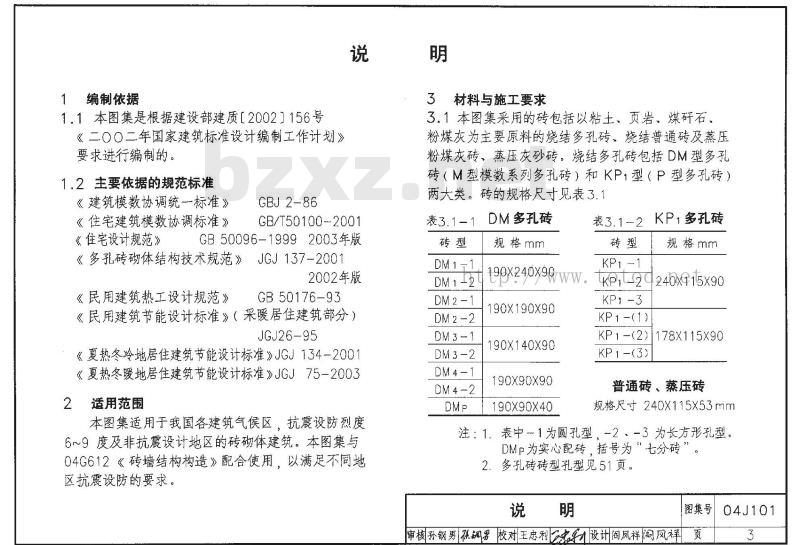

1 编制依据

1.1 本图集是根据建设部建质【2002】156号《二OO二年国家建筑标准设计编制工作计划》要求进行编制的。

1.2 主要依据的规范标准：
- 《建筑模数协调统一标准》GBJ 2-86
- 《住宅建筑模数协调标准》GB/T 50100-2001
- 《住宅设计规范》GB50096-1999
- 《多孔砖砌体结构技术规范》JGJ 137-2001
- 《民用建筑热工设计规范》GB 50176-93
- 《民用建筑节能设计标准》（采暖居住建筑部分）JGJ 26-95
- 《夏热冬令地居住建筑节能设计标准》JGJ 134-2001
- 《夏热冬暖地居住建筑节能设计标准》JGJ 75-2003

2 适用范围

本图集适用于我国各建筑气候区、抗震设防烈度6~9度及非抗震设计地区的砖砌体建筑。本图集与04G612《砖墙结构构造》配合使用，以满足不同地区抗震设防的要求。

3 材料与施工要求

3.1 本图集采用的砖包括以粘土页岩、煤矸石、粉煤灰为主要原料的烧结多孔砖、烧结普通砖及蒸压粉煤灰砖、蒸压灰砂砖。烧结多孔砖包括DM型多孔砖（M型模数系列多孔砖）和KP1型（P型多孔砖）两大类。

表3.1-1 DM多孔砖规格 (mm)
- DM1-1: 199×240×90
- DM1-2: 240×190×90
- DM2-1: 190×190×90
- DM2-2: 190×140×90
- DM3-1: 190×90×90
- DM3-2: 190×90×40
- DM4-1: 178×115×90
- DMp: 实心配砖

表3.1-2 KP1多孔砖规格 (mm)
- KP1: 190×190×90
- KP1-2: 190×140×90
- KP1-3: 178×115×90

普通砖、蒸压砖规格尺寸：240×115×53 mm

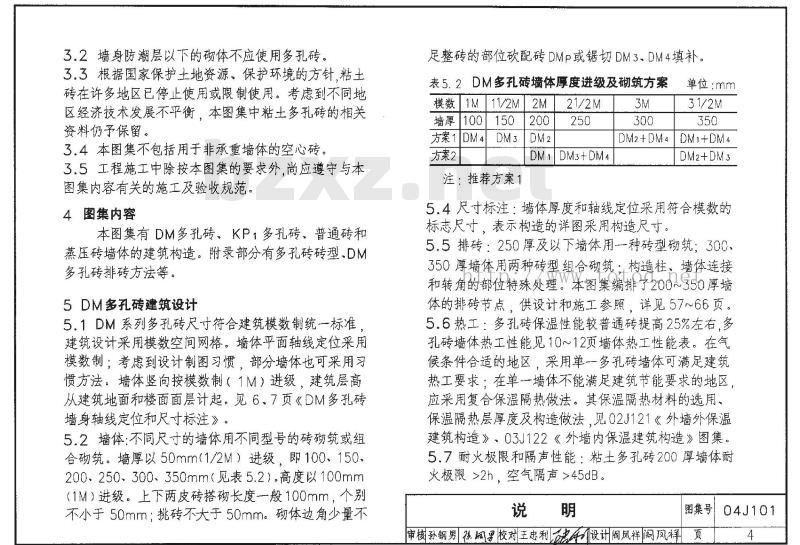

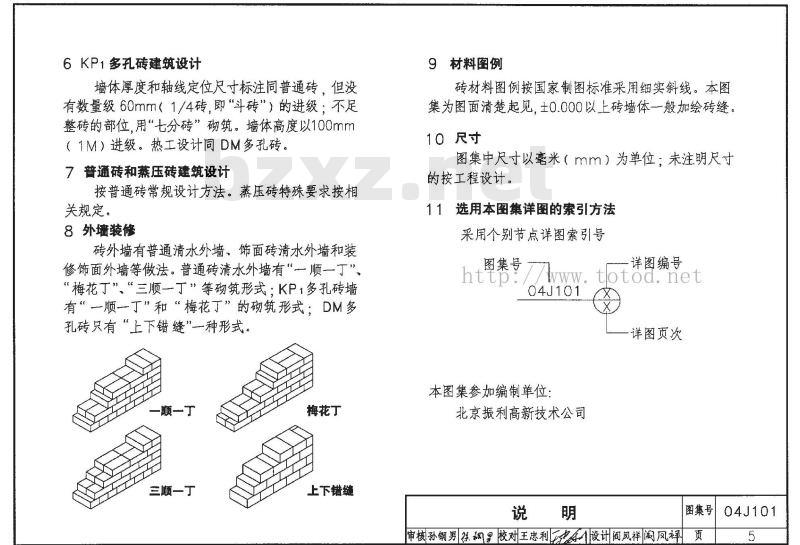

注：1. -1、-2、-3为长方形孔型。DMp为实心配砖。
