安徽省工程建设标准设计

外墙外保温系统构造图集(三)

KX-1 无机发泡硬质保温隔热板保温系统

安徽省工程建设标准设计办公室
2006 合肥

外墙外保温系统构造图集(三)

KX-1 无机发泡硬质保温隔热板保温系统

目 录

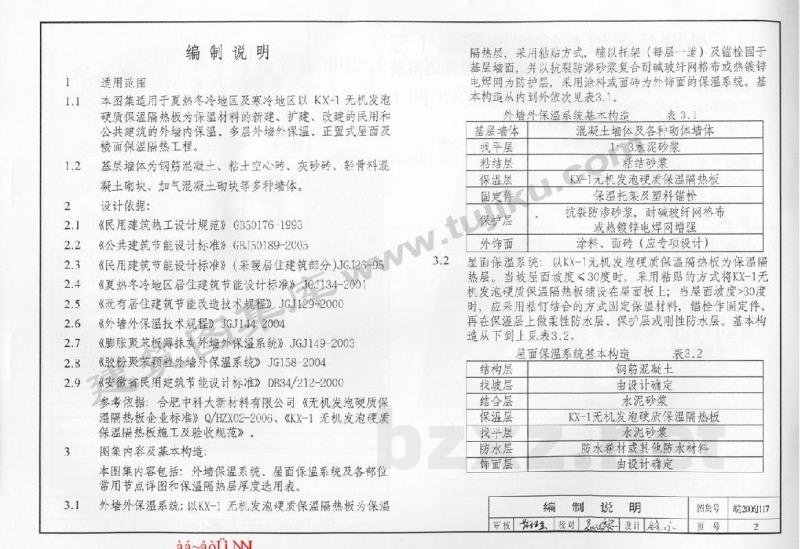

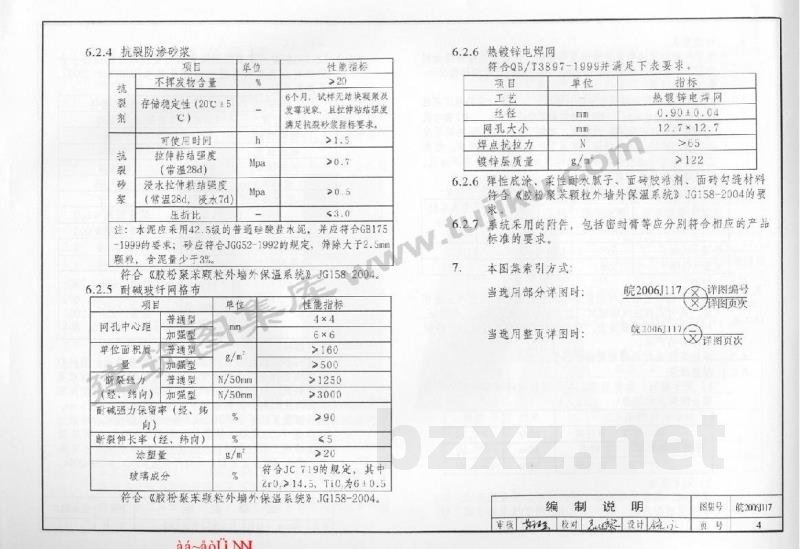

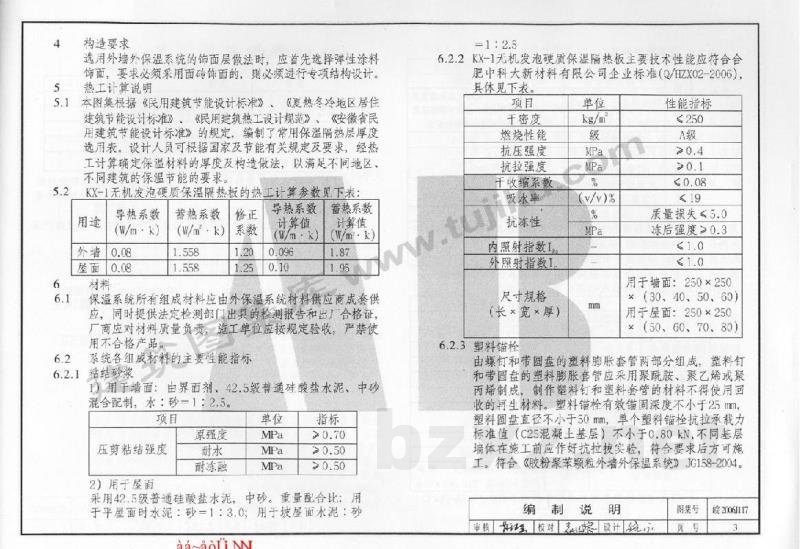

编制说明

KX-1无机发泡硬质保温隔热板为保温材料的新建、扩建、改建的民用和公共建筑的外墙外保温、多层外墙外保温、正置式屋面及坡屋顶建筑的墙体工程。

1 适用范围

1. 1.1 本图集适用于夏热冬冷地区及寒冷地区以KX-1无机发泡硬质保温隔热板为保温材料的新建、扩建、改建的民用和公共建筑的外墙外保温、多层外墙外保温、正置式屋面及坡屋顶建筑的墙体工程。
2. 1.2 基层墙体为钢筋混凝土、粘土空心砖、灰砂砖、轻骨料混凝土砌块、加气混凝土砌块等多种墙体。

2 设计依据：

1. 2.1 《民用建筑设计热工设计规范》GB50176-93
2. 2.2 《公共建筑节能设计标准》(GB50189-2005)
3. 2.3 《民用建筑节能设计标准》（采暖居住建筑部分）JJGJ26-95
4. 2.4 《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2001
5. 2.5 《既有居住建筑节能改造技术规程》 JGJ 129 2000
6. 2.6 《外墙外保温技术规程》 JGJ 143-2004
7. 2.7 《膨胀聚苯板薄抹灰外墙外保温系统》 JGJ149-2003
8. 2.8 《膨胀聚苯板钢丝网架增强外保温系统》 JG 158-2004
9. 2.9 《安徽省民用建筑节能设计标准材料库》DB34/212-2006
   参考资料：合肥科大新材料有限公司KX系列无机发泡硬质保温隔热板企业标准 Q/JHZXO2-2006、KX-1 无机发泡硬质保温隔热板施工及验收规范。

3 图集内容及基本构造：

1. 3.1 外墙外保温系统：以KX-1无机发泡硬质保温隔热板为保温材料，采用粘贴点贴、锚钉支架（每隔一道）及钢桁架于基层墙面。并以抗裂玻纤网复合砂浆抹面形成保护性保护层的方法进行施工。采用该种保温形式称为外墙外保温系统。基本构造从内到外依次为：墙体→粘结层→KX-1无机发泡硬质保温隔热板→锚固钉（或钢桁架）→玻纤网格布增强抗裂砂浆保护层。
2. 3.2 屋面保温系统：以KX-1无机发泡硬质保温隔热板为保温材料，当坡度≤30度时，采用粘贴的方式将KX-1无机发泡硬质保温隔热板铺设在基层上；当坡度＞30度时，应采用点锚结合的方式固定保温层。保护层作固定件。再在保温层上做柔性防水层、保护层或刚性防水层。基本构造从下到上见表3.2。
