标准简介/下载安徽省工程建设标准设计
外墙外保温系统构造图集(三)
KX-1 无机发泡硬质保温隔热板保温系统
| 统一编号：DBJT11-141 | 图集号: 皖2006J117 |
安徽省工程建设标准设计办公室
2006 合肥
外墙外保温系统构造图集（三）
KX-1 无机发泡硬质保温隔热板保温系统
|
批准部门：安徽省建设厅 主编单位：合肥工业大学建筑设计研究院 协编单位：合肥市科大新材料有限公司 安徽华盛国际建筑设计工程咨询有限公司 实行日期：2006年8月15日 批准文号：建标[2006]252号 统一编号：DBJT11-141 图集号：皖2006J117 |
主编单位负责人：
主编单位技术负责人：
技术审定人：
编制负责人：
| 目 录 | 日 录 | ||||
|---|---|---|---|---|---|
| 编制说明 | 4 | 外墙变形缝构造详图(一)～(三) | 22-24 | ||
| 外墙保温隔热立面索引图 | 5-6 | 外墙找平层、保温及饰面节点构造详图 | 25 | ||
| 施工做法说明 | 6-7 | 外墙保温窗洞、阳台详图 | 26 | ||
| 外墙外保温示意图、外墙外保温构造图 | 8 | 外墙内保温窗洞、地下室侧板 | 27 | ||
| 外墙外保温洞口、阳台详图 | 9 | 外墙内保温洞口节点详图(一)、(二) | 28 | ||
| 外墙勒脚构造详图 | 10 | 保温层厚度选用表 | 29-30 | ||
| 外门窗洞口KX-1板立面布置图 | 11 | 墙体节能计算举例 | 31-33 | ||
| 外门窗洞口KX-1板立面布置图 | 12 | 屋面节能计算举例 | 34-35 | ||
| 雨蓬、阳台构造详图 | 13 | 36 | |||
| 挑檐、宽窗台板、雨水管卡详图 | 14 | ||||
| 屋面构造详图(一)、(二) | 15-16 | ||||
| 女儿墙及泛水构造详图 | 17 | ||||
| 坡屋面保温构造详图(一)、(二) | 18-19 | ||||
| 滴水构造详图 | 20 | 目 录 | |||
| 屋面变形缝构造详图 | 21 | ||||
| 审 核： 校 对： 设 计： | 图号 皖2006J117 | ||||
| 页 号 1 | |||||

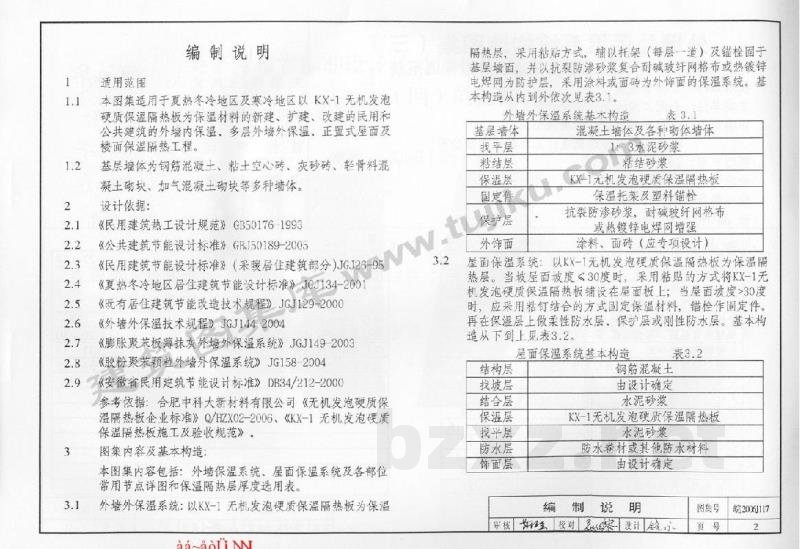

| 编制说明 | |
|---|---|
| 1 适用范围 | 1.1 本图幅适用于夏热冬冷地区及寒冷地区以 KX-1无机发泡硬质保温隔热板为保温材料的新型、扩建、改建的民用公共建筑的外墙外保温、多层外墙外保温、正置式屋面及格栅屋面的热轧工程。 |
1.2 基层墙体为钢筋混凝土、粘土空心砖、灰砂砖、轻骨料混凝土砌块、加气混凝土砌块等多种墙体。 |
|
| 2 设计依据 | 2.1 《民用建筑热工设计规范》 GB50176-1993 |
2.2 《公共建筑节能设计标准》 GB50189-2005 |
|
2.3 《民用建筑节能设计标准（采暖居住建筑部分）》 JGJ134-2001 |
|
2.4 《夏热冬冷地区居住建筑节能设计标准》 GB50189-2005 |
|
2.5 《既有居住建筑节能改造技术规程》 JGJ129-2000 |
|
2.6 《外墙外保温工程技术规程》 JGJ149-2003 |
|
| 3 图集内容及基本构造 | 参考依据：合肥市大新材料有限公司《KX-1无机发泡硬质保温隔热板企业标准》Q/YZX02-2006、KX-1无机发泡硬质保温隔热板施工及验收规范。 |
本图集内容包括：外墙外保温系统、屋面保温系统及各部位常用节点详图和保护层材料厚度选用表等。 |
|

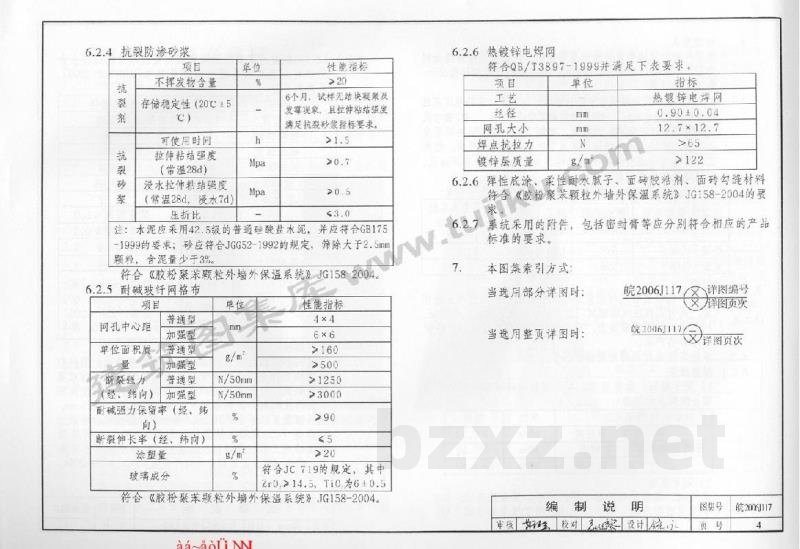

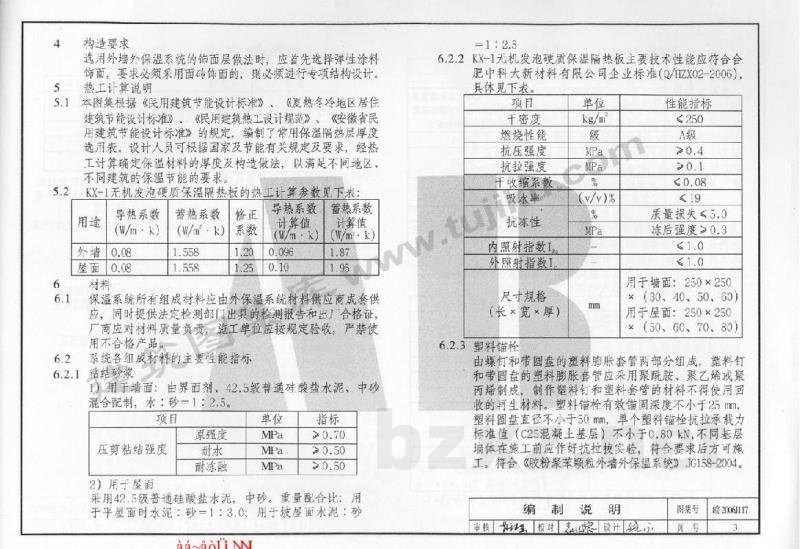

| 3.1 外墙外保温系统：以KX-1无机发泡硬质保温隔热板为保温材料，采用粘贴方式、锚钉支架（每层一道）及钢筋网于基层墙面。并以抗裂纤维涂复合耐碱玻纤网格布形成抗裂找平层作为保护层。采用涂料饰面或石材饰面的保温系统基本构造从内到外依次为表3.1： | |
| 外墙外保温系统基本构造 | |
| 基层墙体 | 现浇上墙或各种砌体墙面体 |
| 找平层 | M10水泥砂浆 |
| 粘结层 | 粘钉砂浆 |
| 保温层 | KX-1无机发泡硬质保温隔热板 |
| 锚固件 | 保温钉及塑料膨胀栓 |
| 抗裂层 | 抗裂砂浆+耐碱玻纤网格布，或抗裂砂浆+玻璃纤维网布（图详） |
| 外饰面 | 涂料、面砖（见专项设计） |
| 3.2 屋面保温系统：以KX-1无机发泡硬质保温隔热板为保温材料，当找坡坡度≤5°或无坡度时，采用粘结的方式将KX-1无机发泡硬质保温隔热板铺设在找平层上；当屋面坡度＞30度时，应采用其它结合的方式进行固定保温钉，锚栓作固定件。再在保温层上做柔性防水层、保护层及刚性防水层，基本构造从下到上见表3.2。 | |
| 屋面保温系统基本构造 | |
| 结构层 | 钢筋混凝土 |
| 找坡层 | 炉渣或矿渣 |
| 结合层 | 水泥砂浆 |
| 保温层 | KX-1无机发泡硬质保温隔热板 |
| 找平层 | 水泥砂浆 |
| 防水层 | 防水卷材或其它保温材料 |
| 装饰层 | 由设计确定 |
| 编制说明 | 图号 | 版次2006/107 | |||
|---|---|---|---|---|---|
| 审核: | 校对: | 设计: | 日号 | 2 | |
