【辽2002G802】 钢筋混凝土建筑抗震构造

辽宁省建筑标准设计
结构标准图集：钢筋混凝土建筑抗震构造
统一编号：DBJ/T 5-138
图集号：辽2002G802
批准部门：辽宁省建设厅
主编单位：辽宁省建筑设计研究院
实行日期：2002年9月1日

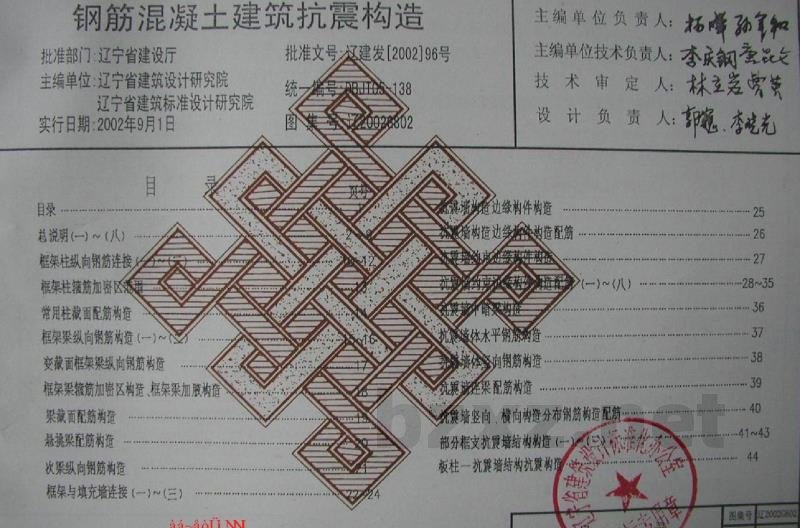

目录
总说明
框架柱纵向钢筋连接
框架柱辅筋加密区
常用柱截面配筋构造
框架梁纵向钢筋构造
（一）变截面框架梁纵向钢筋构造
（二）框架梁加密区构造
（三）框架梁加胶构造
（四）梁截面配筋构造
（五）悬挑梁配筋构造
（六）剪力墙纵向钢筋构造
框架与填充墙连接
框架-抗震墙结构构造
板柱-抗震墙结构构造
抗震墙纵向、横向构造
抗震墙配筋构造

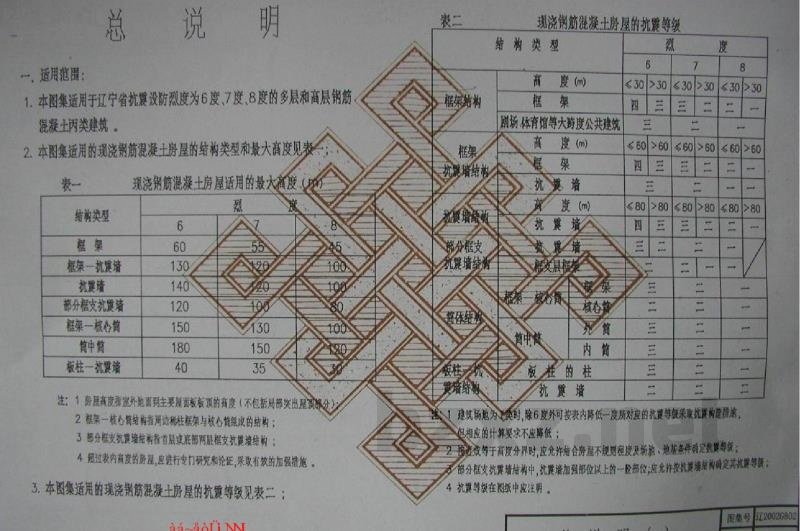

总说明
一、适用范围
1. 本图集适用于辽宁省抗震设防烈度为6度、7度、8度的多层和高层钢筋混凝土丙类建筑。
2. 本图集适用的现浇钢筋混凝土房屋的结构类型和最大高度见表一：

表一：现浇钢筋混凝土房屋适用的最大高度（米）
| 结构类型 | 框架 | 框架-抗剪承墙 | 部分框架-抗震墙 | 框架-核心筒 | 板柱-抗震墙 | 框架-核心筒 | 储层 | 板柱-抗震墙 |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 最大高度 | 60 | 130 | 140 | 120 | 150 | 180 | 40 | 100 |

注：
1. 房屋高度指室外地面到主要屋面板顶的高度（不包括局部突出屋顶）。
2. 框架-核心筒结构指周边框架柱与核心筒组成的结构。
3. 部分框架-抗震墙结构指首层或底部两层框架-抗震墙结构。
4. 超过表内高度的房屋，应进行专门研究和论证，采取有效的加强措施。

3. 本图集适用的现浇钢筋混凝土房屋的抗震等级见表二：

表二：现浇钢筋混凝土房屋的抗震等级
| 结构类型 | 框架结构 | 框架-抗剪承墙 | 抗震墙结构 | 部分框架-抗震墙 | 板柱-抗震墙 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 烈度6度 | III | III | III | III | III |
| 烈度7度 | IV | IV | IV | III | III |
| 烈度8度 | IV | IV | IV | IV | IV |

4. 框架-抗震墙和板柱-抗震墙结构中，抗震墙之间无大洞口的楼、屋盖的长宽比，不宜超过表三规定。

表三：屋盖长宽比限制
| 屋盖类型 | 烈度6度 | 烈度7度 | 烈度8度 |
| :--- | :--- | :--- | :--- |
| 现浇、叠合梁板 | 4 | 3 | 3 |
| 装配式屋盖 | 3 | 3 | 3 |

二、设计依据
1. 《建筑抗震设计规范》GB50011
2. 《混凝土结构设计规范》GB50010
3. 《高层建筑混凝土结构技术规程》JG03-2002
4. 《混凝土结构工程施工质量验收规范》GB50204
5. 《钢筋焊接及验收规程》JGJ18-96

三、采用材料
1. 框架梁、框架柱以及一级抗震等级的框架梁柱、节点核心区的混凝土强度等级不应低于C30，其余构件不应低于C20。框架层楼板及地下室顶板的混凝土强度等级不宜低于C30。
2. 纵向受力钢筋宜选用HRB400(e)级或HRB335(e)级热轧钢筋；箍筋宜选用HRB335(e)级、HRB400(e)级、HPB235级热轧钢筋。

四、构造规定
1. 混凝土保护层厚度见表四：

表四：纵向受力钢筋的混凝土保护层最小厚度（mm）
| 环境类别 | 板、墙、壳 | 梁 |
| :--- | :--- | :--- |
| C25~C45 | 15-20 | 25-30 |
| C50 | 20-25 | 30-35 |
| C20 | 30 | 30 |
| C25~C50 | 30-35 | 30-35 |

2. 混凝土保护层厚度要求：
- 钢筋外边至混凝土表面的距离不得小于表中的数值。
- 分布钢筋的混凝土保护层厚度不应小于上述数值减10mm，且不应小于10mm。
- 构造钢筋的保护层厚度不应小于15mm。
- 横向加密箍筋的混凝土保护层厚度不应小于40mm。
- 当无保护层要求时，不应小于70mm。
- 框架柱中纵向受力钢筋的混凝土保护层厚度 > 40mm时，应对保护层采取有效的防裂构造措施。

5. 混凝土结构的环境类别见表五。
6. 钢筋的最小锚固长度见表六、七、八。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
