【闽2007G119】 先张法预应力高强混凝土管桩

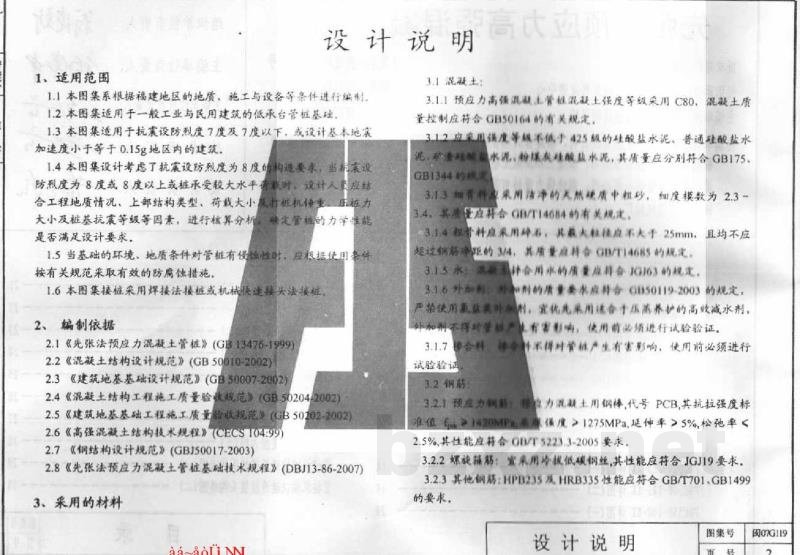

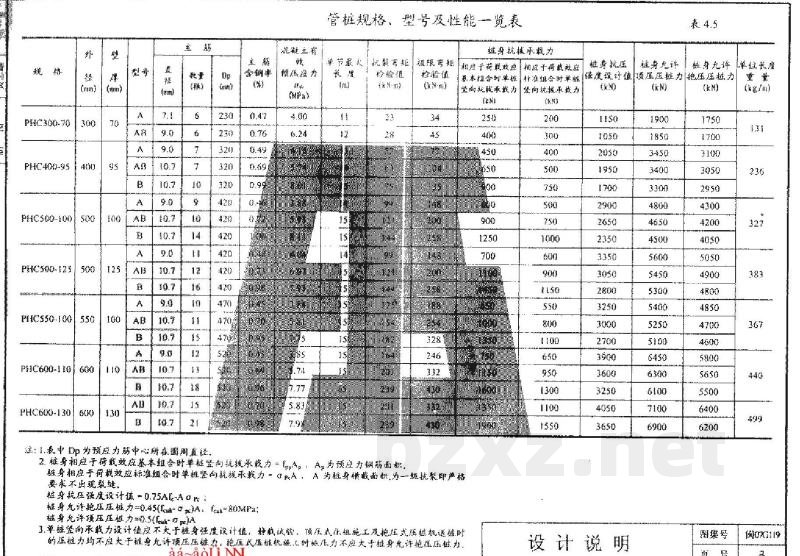

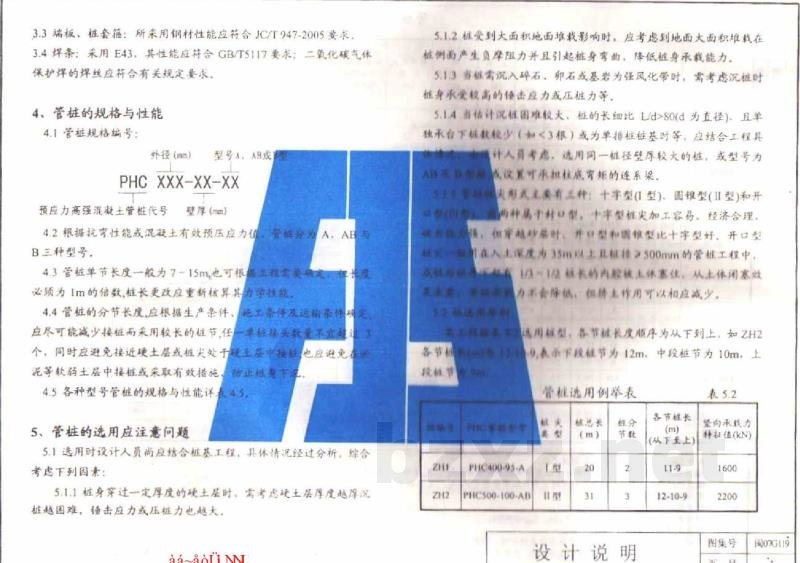

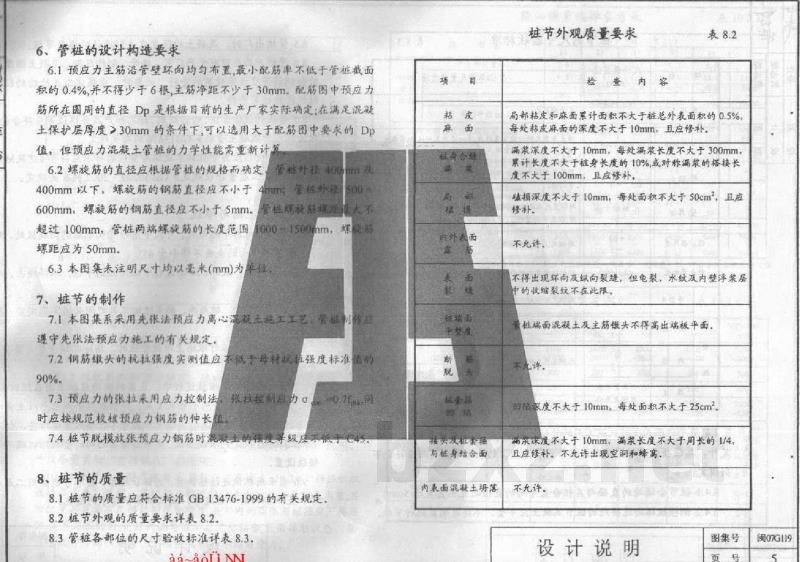

先张法预应力高强混凝土管桩 批准文号：闽建科[2007]32号 图集号：DBJT13-77 路集号：闽2007G119 1、适用范围 1.1 本图集系根据福建地区的地质、施工与设备等条件进行编制。 1.2 本图集适用于一般工业与民用建筑的低承台管桩基础。 1.3 本图集适用于抗震设防烈度为7度及7度以下，或设计基本地震加速度小于等于0.15g地区内的建筑。 1.4 本图集设计考虑了抗震设防烈度为8度的构造要求。当实际设防烈度为8度或8度以上，或承受较大水平荷载时，设计人员应结合工程地质情况、上部结构类型、荷载大小及打桩设备压应力大小及桩基抗剪等级等因素，进行核算分析，确定管桩的力学性能是否满足设计要求。 1.5 当基岩环境、地质条件对管桩有侵蚀性时，应根据使用条件按有关规范采取有效的防腐蚀措施。 1.6 本图集采用焊接法连接或机械快速接头法连接。 2、编制依据 2.1 《先张法预应力混凝土管桩》（GB13476-1999） 2.2 《混凝土结构设计规范》（GB50010-2002） 2.3 《建筑地基基础设计规范》（GB50007-2002） 2.4 《混凝土结构工程施工质量验收规范》（GB50204-2002） 2.5 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 2.6 《高强混凝土结构技术规程》（CJJ04-99） 2.7 《钢结构设计规范》（GBJ50017-2003） 2.8 《先张法预应力混凝土管桩技术规程》（DBJ13-86-2007） 3、采用的材料 3.1 混凝土 3.1.1 预应力高强混凝土管桩混凝土强度等级采用C80，混凝土质量控制应符合GB50147的规定。 3.1.2 水泥：抗硫酸盐侵蚀的水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、普通防水硅酸盐水泥，其质量应分别符合GB175、GB1344的要求。 3.1.3 骨料：砂粒应采用中粗砂，细度模数为2.3～3.4，骨料应符合GB/T14684的规定。粗骨料应采用单品，最大粒径不大于25mm，且均不应超过钢筋净亚的3/4，粒度符合GB/T14685的规定。 3.1.4 水：水品质应符合GB162的规定。 3.1.5 外加剂：外加剂的质量保证应符合GB50119-2003的规定。使用减水剂外加剂不得对管桩产生有害影响，使用前必须进行试验验证。 3.1.6 修补料：修补材料使用时若对管桩产生有害影响，使用前必须进行试验验证。 3.2 钢筋 3.2.1 预应力筋：采用高强棒材，其抗拉强度标准值$F_{po}$为2000MPa，极限强度$F_{pu}$为2750MPa，延伸率>5%，松弛率<2.5%。其性能特征应符合GB/T5221-2005的要求。 3.2.2 螺旋筋：宜采用低碳钢丝，其性能应符合JGJ19的要求。 3.2.3 其他钢筋：HPB335及HRB335性能应符合GB/T701、GB1499的要求。 3.3 端板、桩套箍 3.3.1 所采用钢材性能应符合JC/T947-2005要求。 3.3.2 焊接用焊条：性能应符合相关标准。 3.3.3 填充条：采用E43，其性能应符合GB/T5117要求；二氧化碳气体保护焊丝应符合有关规定要求。 4、管桩的规格与性能 4.1 管桩规格编号：PHC XXX-XX-XX 外径（mm）：XXX；壁厚（mm）：XX；预应力高强混凝土管桩型号：XX 4.2 根据抗压性能或混凝土有效预压应力值，管桩分为三种型号：A、B、C。 4.3 管桩单节长度一般为7.15m，也可根据需要按1m的倍数进行调整，长度更改应重新核算其力学性能。 4.4 管桩的分节长度应根据生产条件确定。接桩数量不宜过多，应尽可能减少接桩。在接近硬土层或处于上层中粘性土、软弱土层中时，应注意施工防止桩身受损。 5、管桩的选用应注意问题 5.1 选用时设计人员应结合桩基工程具体情况，综合考虑下列因素： 5.1.1 桩身穿过一定厚度的硬土层时，需考虑硬土层厚度，层越厚沉桩越困难，击击应力或压制力越大。 5.1.2 桩受到大面积地面堆载影响时，应考虑到地面大面积堆载在界面间产生的摩阻力并且引起桩身弯曲，降低其承载能力。 5.1.3 若地质为砾石、卵石或基岩为强风化带时，需考虑沉桩时对桩身承载力较高的冲击应力或压应力。 5.1.4 若桩身长细比$L/d > 80$且单独承台下桩数少（如3根）或为单排柱桩基时，应结合工程实际，选用同一直径壁厚较大的型号。 6、连接构件 6.1 连系梁用构件：十字型（I型）、圆型（I型）和开口型。其中，十字型和开口型加工容易、经济合理，开口型和圆型比十字型效果更好。在大型工程中，十字型更佳。 6.2 连接件：建议选用十字型、圆型或开口型。
