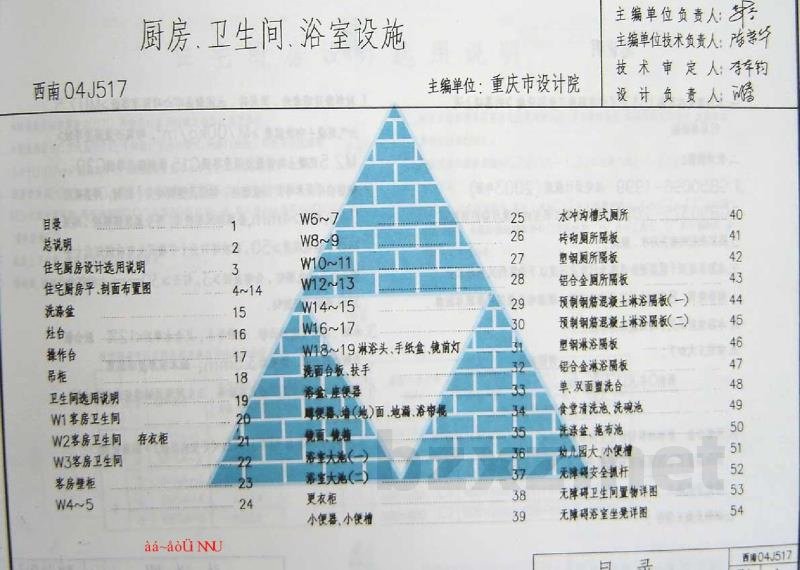

目录

西南04J517
页次：1

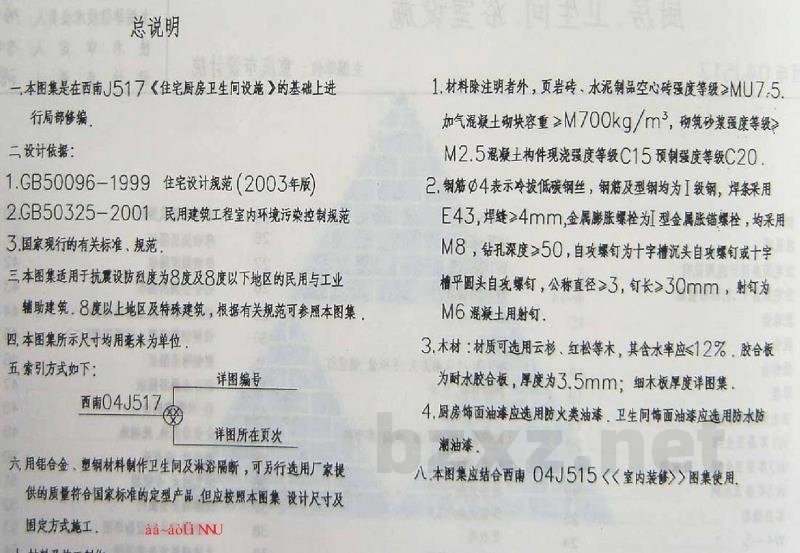

总说明

一.本图集是在西南J517《住宅厨房卫生间设施》的基础上进行局部修改。

二.设计依据：

1. 1.GB50096-1999   住宅设计规范（2003年版）
2. 2.GBJ0325-2001   民用建筑工程室内环境污染控制规范
3. 3.国家现行的有关标准、规范。

三.本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑。8度以上地区及特殊建筑，根据有关规范可参照本图集。

四.本图集中尺寸均以毫米为单位。

五.索引方式如下：

六.用铝合金、塑料材料制作卫生问及淋浴隔断，可行选用厂家提供的质量符合国家标准定型产品，但应按本图集设计尺寸及固定方式施工。

七 材料及施工制作：

1. 1.材料除注明者外，页岩砖、水泥制品空心砖强度等级≥MU7.5。加气混凝土砌块容重≥M700kg/m³，砌筑砂浆强度等级≥M2.5混凝土构件现浇混凝土等级C15预应力等级C20。
2. 2.钢筋φ4表示冷轧低碳钢丝，钢筋及型钢均为I级钢，焊条采用E43，焊缝≥4mm。金属膨胀螺栓为J型金属膨胀螺栓，均采用M8，钻孔深度≥50，自攻螺钉为十字槽沉头自攻螺钉或十字槽平圆头自攻螺钉，公称直径≥3，钉长≥30mm，射钉为M6混凝土用射钉。
3. 3.木材：材质可选用云杉、红松等木，其含水率≤12%。胶合板为防水胶合板，厚度为3.5mm；细木板宽度详图集。
4. 4.厨房墙面油漆应选用防火类油漆，卫生间墙面油漆应选防水涂料漆。

八.本图集应结合西南 04J515《室内装修》图集使用.

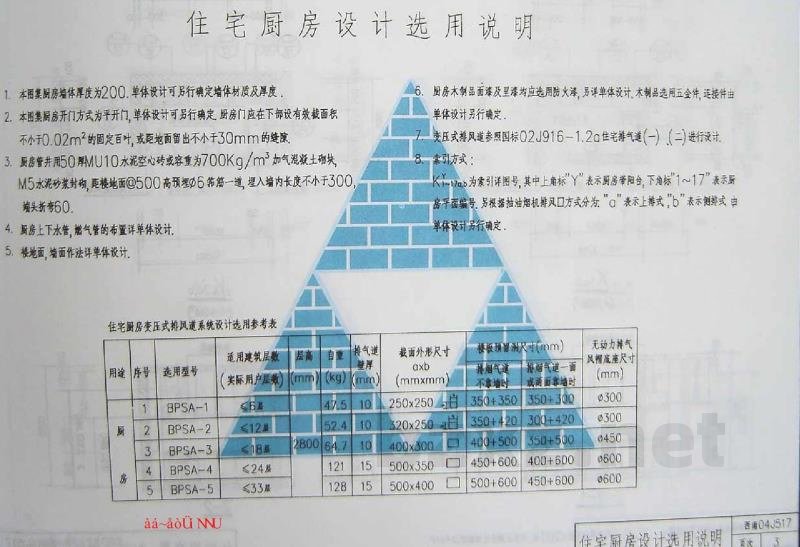

住宅厨房设计选用说明

1. 本图集厨房墙体厚度为200。单体设计可另行确定墙体材质及厚度。
2. 本图集厨房开门方式均为平门，单体设计可自行确定。厨房门应在下部设有效截面积不小于0.02m²的固定百叶孔，或距地面留出不小于30mm的缝隙。
3. 厨房套用房采用M10水泥空心砖或强度为700kg/m³加气混凝土砌块，M5水泥砂浆封砌。踢脚线高6G500 高规格6条一道，埋入墙内长度不小于300，端头折弯60。
4. 厨房上下水、燃气管的布置由单体设计。
5. 楼地面、墙面作法详单体设计。

6. 厨房木制品面漆及罩布均应采用防火大漆。具体单体设计，木制品选用全五金件，连接件由单体设计另行确定。
7. 变压式排风道风速参照图02J916-1.2a住宅管道气(一)(二)进行设计。

8、索引方法：

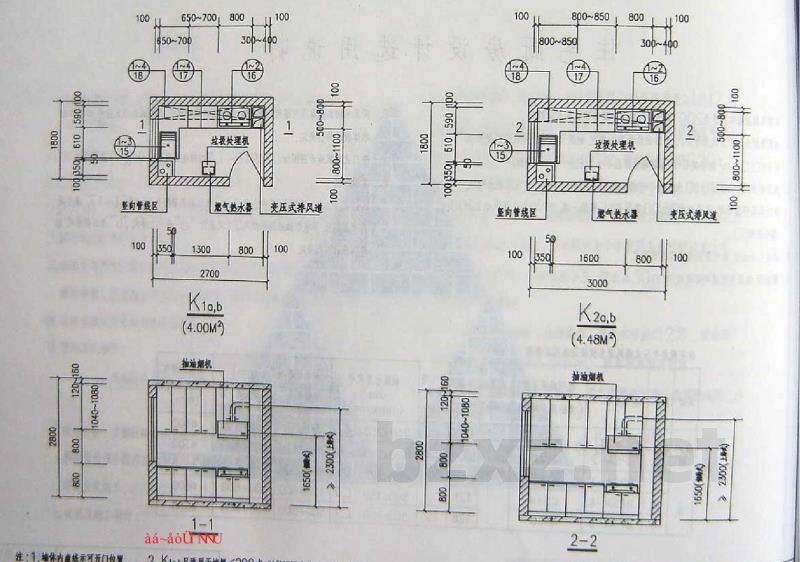

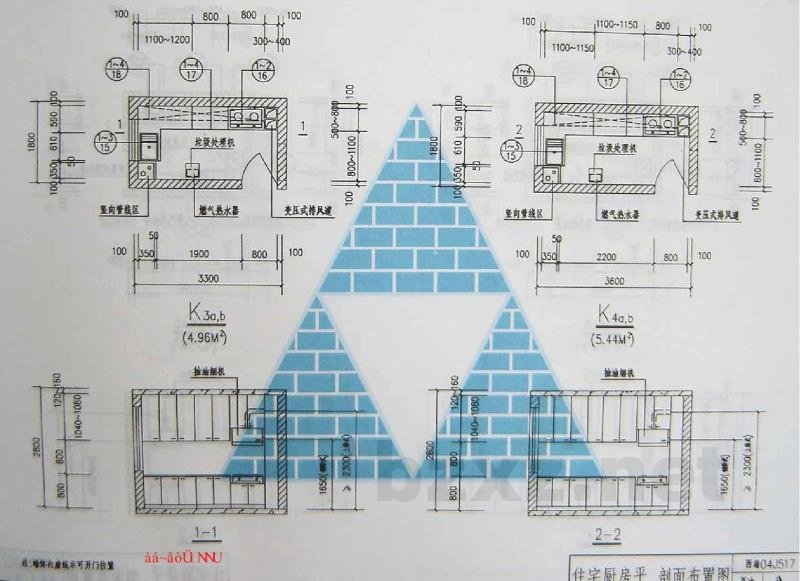

K₁~K₂₀为方案引用序号，其中上角标“√”表示厨房带阳台。下角标“1～17”表示厨房平面编号。吊顶装饰油烟机排风口方式分为：“a”表示上排烟，“b”表示侧排烟，由单体设计另行确定。

住宅厨房变压式排风道系统尺寸选用参考表

西建 04J517-7
