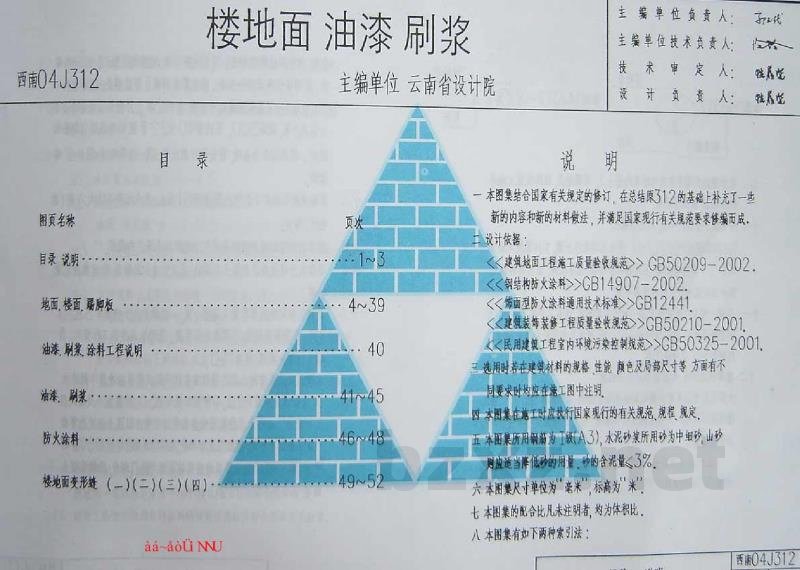

【西南04J312】 楼地面、油漆、刷浆

楼地面油漆刷浆

西南04J312 主编单位:云南省设计院

目录 说明

一 本图集结合国家有关规定的修订，在总结3J1-2的基础上补充了一些新的内容和新材料做法，并满足现行有关规定要求修改而成。

二 设计依据：

<《建筑地面工程施工质量验收规范》＞GB50209-2002。

<《钢结构防火涂料》＞CB14907-2002。

<《饰面型防火涂料通用技术要求》＞GB12441。

<《建筑装修装饰工程质量验收规范》＞GB50210-2001。

<《民用建筑工程室内环境污染控制规范》＞GB50325-2001。

三 选用时若在使用材料的规格、性能、颜色及局部尺寸等方面有不同要求时应应在施工图中注明。

四 本图集在施工时应执行国家现行的有关规范、规程规定。

五 本图集所用纸面为1级（A.3），水泥砂浆所用砂为中砂，山砂则应适当降低砂的用量，含粉含量≤3%。

六 本图集尺寸单位为“毫米”，标高为“米”。

七 本图集的配合比未注明者，均为体积比。

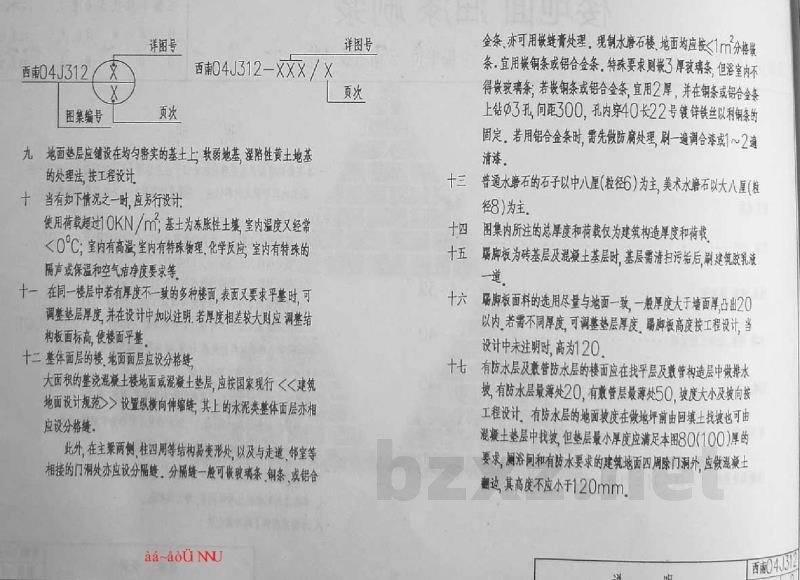

八 本图集有如下两种查图法：

详图号

西面04J312-X/X / X 页次

九

地面层应铺设在均匀坚实的基土上，软弱地基、湿陷性黄土地基的处理及桩基工程设计。

十

当有如下情况之一时，应另作设计：

• 使用荷载超过1.0kN/m²；
• 基土为膨胀性土壤，室内温度又经常高于5℃；
• 室内有高温、室内有特殊物理、化学反应；
• 室内有特殊的隔声或保温和空气洁净度要求等。

十一

在同一楼层中若有厚度不一致的多个楼面，表面又要求平整时，可调整垫层厚度，并应在设计中加以注明。若厚度相差较大则应调整结构和板标高，使地面平整。

十二

整体面层的楼、地面面层应设分格缝。

大面积的整浇混凝土楼面或砂浆土地层，因按国家现行《建筑地面设计规范》设置纵横向伸缩缝。其上的水泥类整体面层亦相应设分格缝。

此外，在主梁两侧、柱四周等结构易形变处，以及与走廊、邻室等相接的门洞处亦应设分格缝。分格缝一般可填嵌油条、桐条、或铝合金条，亦可采用做槽处理。现浇水磨石楼、地面均应按1m²分格装条，宜用钢条或铝合金条。特殊要求则减3厚玻璃条；但室内不得嵌玻璃条。若嵌铜条应包合金条，宜用2厘，并在铜条两端合金条上钻6孔，间距300，内浇4号长22号镀锌铁丝以将铜条的固定。若用铝合金条时，需先做防腐处理，刷一遍调合漆或1~2遍清漆。

十三

普通水磨石的石子中以中八厘（粒径6）为主，美术水磨石以中大八厘（粒径8）为主。

十四

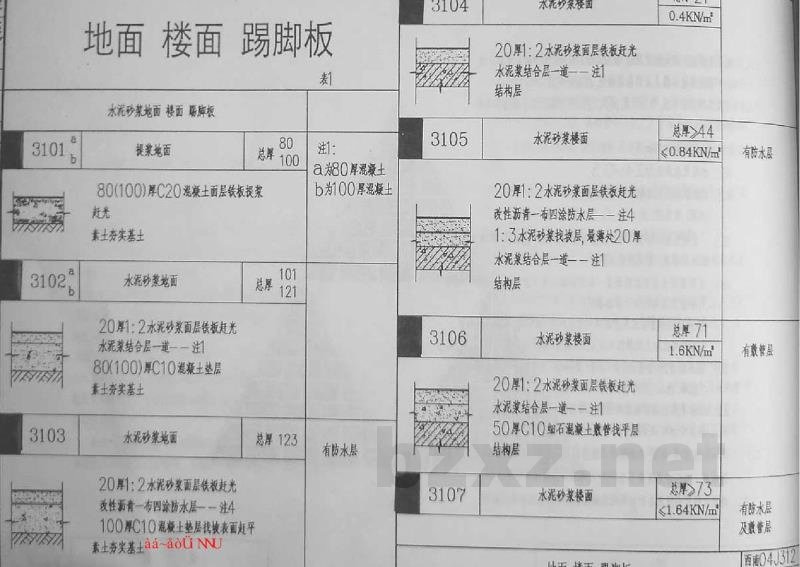

图集中所注的总厚度和荷载为建筑物构造厚度和荷载。

十五

隔声层应防结露及混凝土基层。垫层需清扫干净后，刷建筑胶乳液一遍。

十六

踢脚面层的选用尽量与地面一致，一般厚度大于墙厚凸出120以内者，若需不同厚度，可调整垫层厚度。踢脚较高按工程设计设计；当设计中未注明时，高为120。

十七

有防水层及散水防水层的楼面应在找平层及基层构造中做排水坡，有防水层最薄处20，有散水层最薄50。坡度大小及散水按工程设计。有防水层的屋面地面在做地平窗后回填土找坡也可由混凝土垫层中找到，但垫层最小厚度应满足本图80(100)的要求。踢脚间和有防水要求的建筑物四周除门洞外，应做混凝土圈边，其高度不应小于20mm。

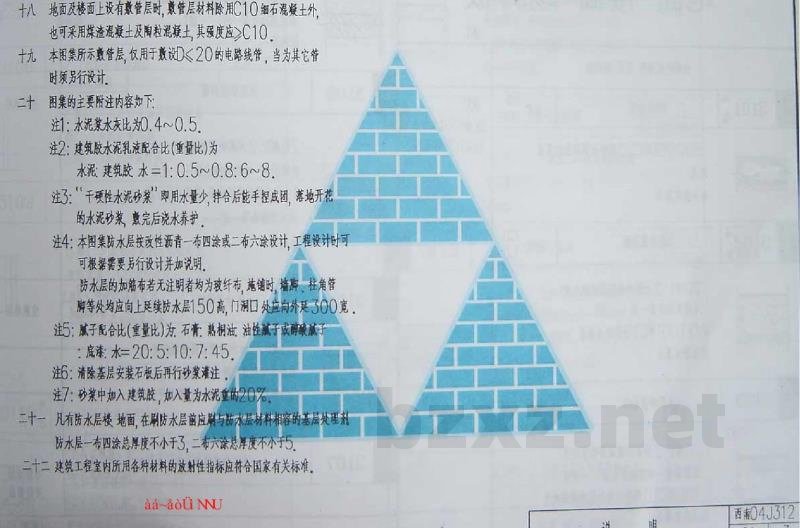

十八 地面及楼面上设有散管层时, 散管层材料除用C10细石混凝土外, 也可采用煤渣混凝土及陶粒混凝土, 其强度应≥C10。

十九 本图集所示散管层, 仅用于敷设≤20的电路线路, 当与其它管线另行设计。

二十 图集的主要附注内容如下:

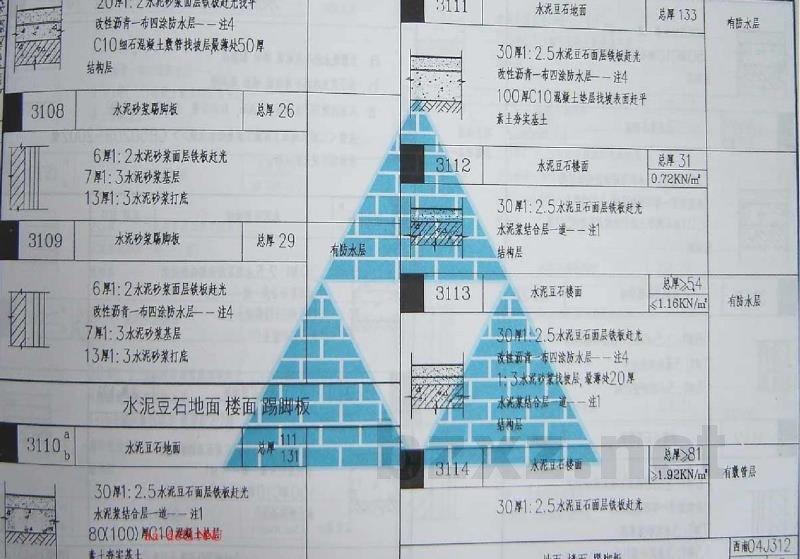

注4: 本图集防水层按双性沥青一布四涂或二布六涂设计, 工程设计时可根据需要另行设计并加说明。

防水层的如搭布若无法制作为玻纤布、编织时、墙脚、柱基管脚等处的应向上反接防水层150高, 门洞口处应向外做300宽。

注6: 清除基层安装石铁后再行砂浆灌注。

注7: 砂浆中加入建筑胶, 加入量为水泥重的20%。

二十一 凡有防水层楼、地面, 在耐防水层上面应铺与防水层材料相适宜的表层保护层
防水层一布四涂总厚度不小于3, 二布六涂总厚度不小于5。

二十二 建筑工程室内所用各种材料的耐久性指标应符合国家有关标准。
