【辽92J801】 住宅厨房卫生间及配件

住宅厨房卫生间及配件

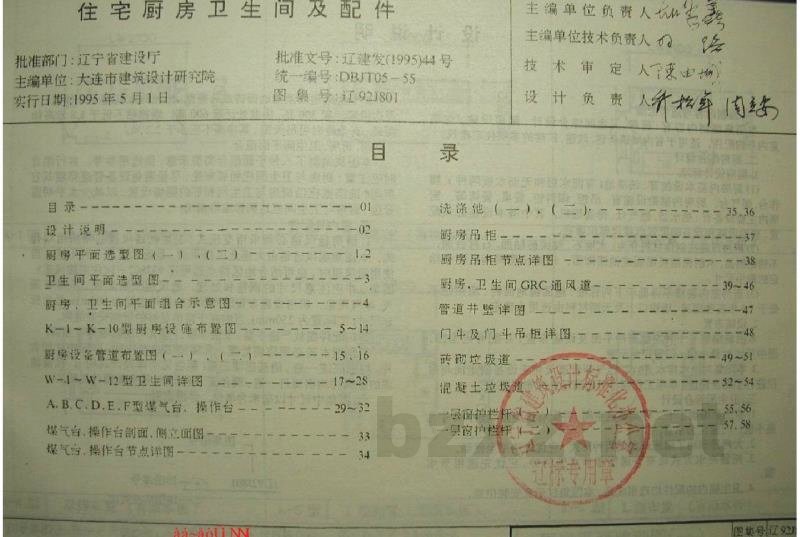

目录

图集号: JL92J801
页次: 01

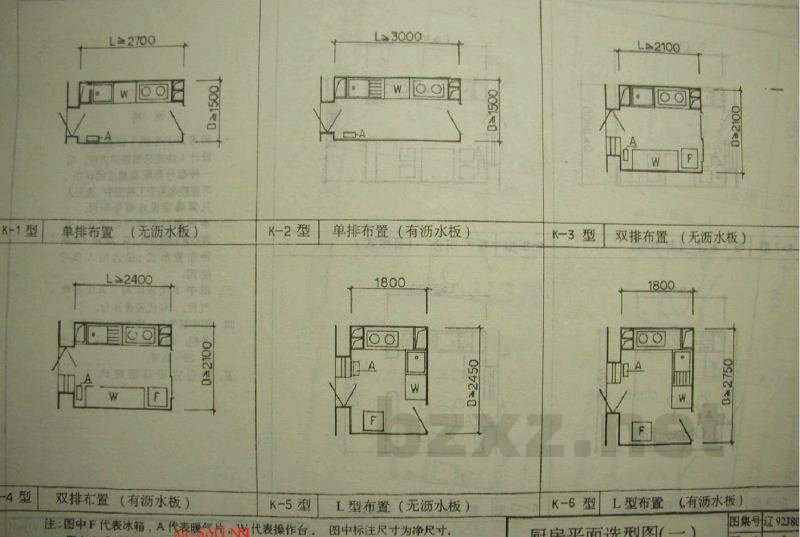

注：图中F代表冰箱、A代表暖气片，W代表操作台。图中标注尺寸为净尺寸。

阳台宜设双层玻璃门。

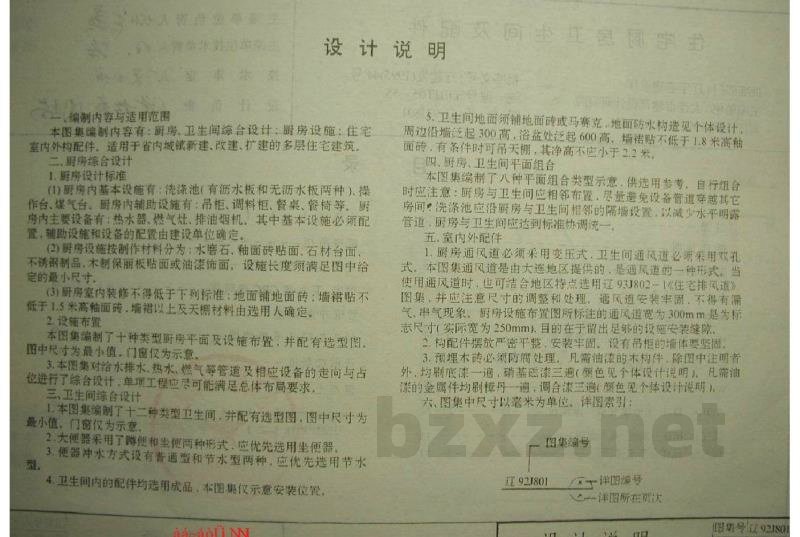

设计说明

一、编制内容与适用范围

本图集编制内容有：厨房、卫生间综合设计；厨房设施；住宅室内外配件。适用于新城镇新建、改建、扩建的多层住宅建筑。

二、厨房设计内容

1. 厨房内基本功能有：洗池组（有沥水板和无沥水板两种）、操作台、煤气灶。厨房内部配置设有吊柜、调料架、餐具、饭桶等，厨房内主要设备有：热水器、燃气灶、排烟机等。其中基本设施必须配置，辅助设备按设备的配套由建设单位确定。
2. 厨房设施控制材料分为：水磨石、釉面砖墙面、石材台面，不锈钢面板木器板面板贴面或油漆饰面。设施长度须满足图中给出的最小尺寸。
3. 厨房室内装修不得低于下列标准：地面铺地砖；墙裙高不低于1.5米釉面瓷砖，墙裙以上及天棚材料由用户确定。

三、卫生间设计内容

1. 设施布置

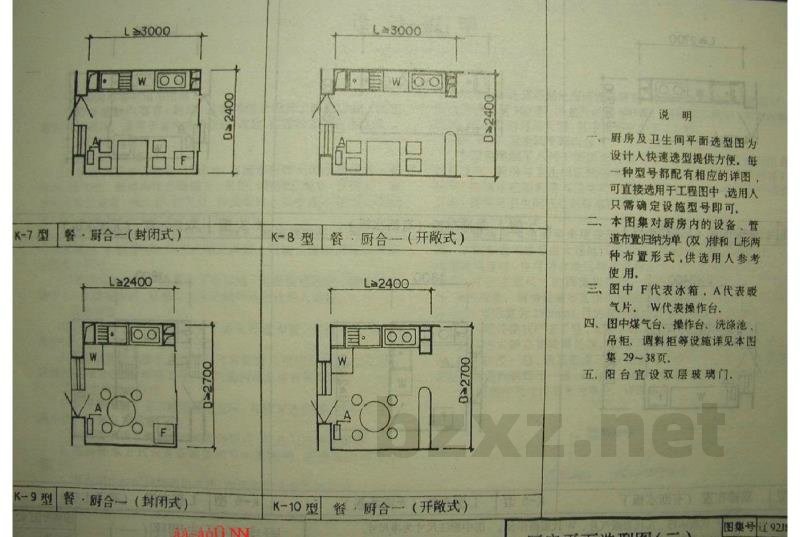

   本图集编制了十种类型厨房平面及设施布管，并配有造型图。图中尺寸为最小尺寸，门洞位置示意。
2. 本图集对给水排水、热水、燃气等管道及设备的位置与占位进行了综合设计，厨房工程应满足总体布局要求。
3. 卫生间内综合设计

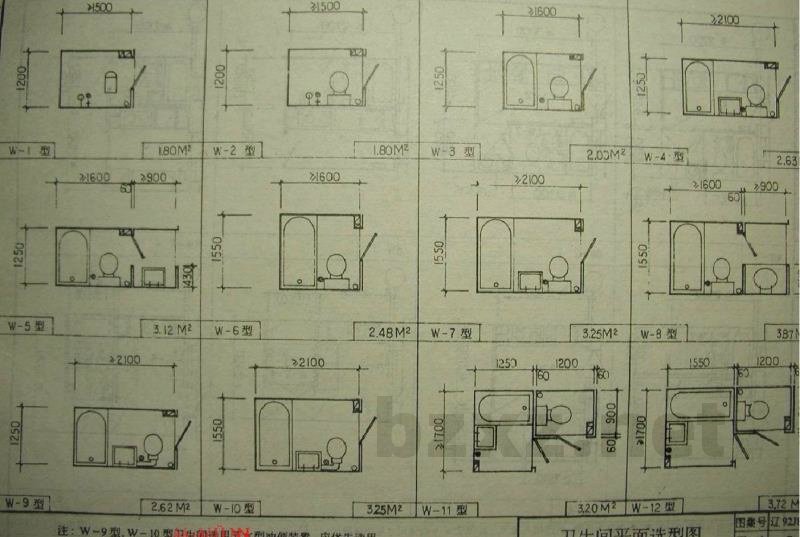

   本图集编制了十二种类型卫生间，并配有造型图。图中尺寸为最小值，门洞位置示意。
4. 大厕器采用了蹲便和坐便两种形式，优先选用坐便器。
5. 便器冲水方式设有直管型和节水型两种，应优先选用水箱型。
6. 卫生间内的配件均选用成品，本图集只是示意安装位置。

5. 卫生间地面铺地砖或马赛克；地漏的排水坡度个体设计。周边沿墙泛水300高，浴盆边泛水600高。隔墙不低1.8米高砌面砖。有条件时可设支腿，其净高不应小于2.2米。

四、厨房、卫生间平面组合

本图集编制了八种平面组合类型示意图，仅选用参考，自行组合时应注意：厨房与卫生问应相邻布置，尽量避免设备管道穿越其它房间。厨房及卫生间应与卫生间的隔墙处理上以减少水平明露管线；厨房与卫生间还应达到标准间要求。

五、室内外配件

1. 厨房通风设施必须采用正压式，卫生间通风应采用负压方式。本图集通风设备由大排风系统提供，非通风机房可采用自然排气道。并应注意尺寸的调整和处理，选用通气管壁厚不小于1mm厚钢板。单气双管，防烟设施有图所标注的通风管道为300mm宽是支吊架尺寸（实际宽度为250mm），目的在于留出足够的安装缝隙。
2. 配件摆放应密平整、无变形、无异响相的墙体要加固。
3. 预埋木砖必须防腐处理，凡需留洞的木构件，除图中注明外均刷防腐剂一道。接缝缝三遍（饰面可个体设计说明），凡需油漆的金属件均应刷清漆一遍。管道及阀门等不须涂设说明。

六、集中尺寸以毫米为单位，详图索引：

[图片] TJ92J801
[图片] 02
