【闽95J18】 木推拉门

福建省建筑标准设计
木推拉门
DBJT13-18 闽95J18
福建省建筑标准设计办公室 一九九五年六月

批准文号：闽建标（95）022号
批准部门：福建省建设委员会
主编单位：福州市建筑设计院
实行日期：1995年7月1日

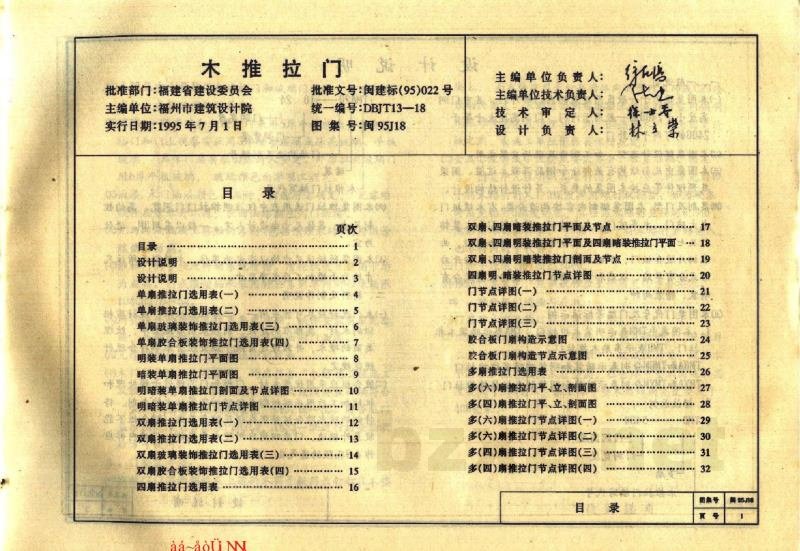

目录
1 设计说明
2 单扇推拉门选用表（一）
3 单扇推拉门选用表（二）
4 单扇玻璃装饰推拉门选用表（三）
5 单扇胶合板装饰推拉门选用表（四）
6 明装单扇推拉门平面图
7 暗装单扇推拉门平面图
8 明暗装单扇推拉门剖面及节点详图
9 明暗装单扇推拉门节点详图
10 双扇推拉门选用表（一）
11 双扇推拉门选用表（二）
12 双扇玻璃装饰推拉门选用表（三）
13 双扇胶合板装饰推拉门选用表（四）
14 四扇推拉门选用表
15 双扇、四扇暗装推拉门平面及节点
16 双扇、四扇明装推拉门平面及四扇暗装推拉门平面
17 双扇、四扇明暗装推拉门面及节点
18 四扇明、暗装推拉门节点详图
19 门节点详图（一）
20 门节点详图（二）
21 门节点详图（三）
22 胶合板门扇构造示意图
23 胶合板门扇构造节点示意图
24 多扇推拉门选用表
25 多（六）扇推拉门平、立、剖面图
26 多（四）扇推拉门平、立、剖面图
27 多（六）扇推拉门节点详图（一）
28 多（六）扇推拉门节点详图（二）
29 多（四）扇推拉门节点详图（三）
30 多（四）扇推拉门节点详图（四）

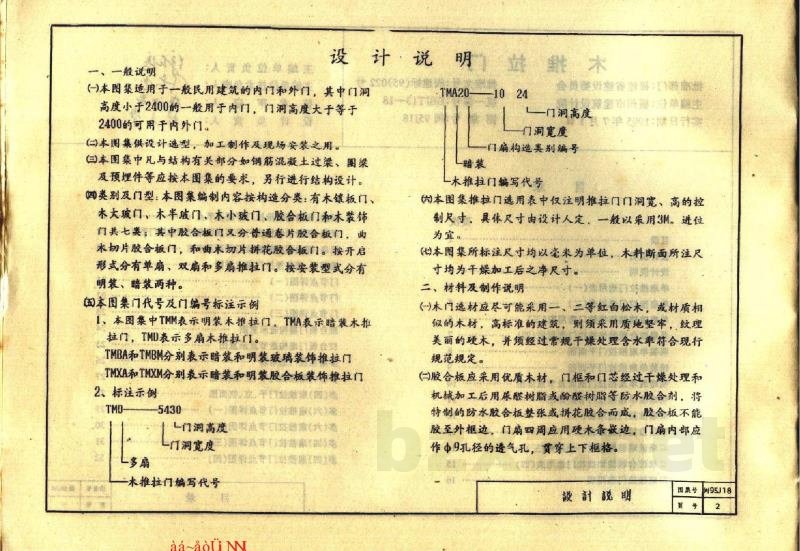

一、设计说明

（一）适用范围
本图集适用于一般民用建筑的内门和外门。其中门洞高度小于2400mm的一般用于内门，门洞高度大于等于2400mm的可用于内外门。本图集供设计选型、加工制作及现场安装之用。本图集中凡与结构有关部分如钢筋混凝土过梁、圈梁及预埋件等，应按本图集的要求，另行进行结构设计。

（二）类别及门型
本图集编制内容按构造分类有：木镶板门、木大玻门、木半玻门、木小玻门、胶合板门和木装饰门七类。其中胶合板门又分普通切片胶合板门、曲木切片胶合板门和曲木切片拼花胶合板门。按开启形式分有单扇、双扇和多扇推拉门。按安装型式分有明装、暗装两种。

（三）门代号及门编号标注示例
1. 本图集中TMM表示明装木推拉门，TMA表示暗装木推拉门，TMD表示多扇木推拉门。TMBA和TMBM分别表示暗装和明装玻璃装饰推拉门，TMXA和TMXM分别表示暗装和明装胶合板装饰推拉门。
2. 标注示例：
TMD：多扇
5430：门洞高度（大）- 门洞宽度
木推拉门编写代号

TMA20 1024：
20：门洞高度
10：门洞宽度
24：门扇构造类别编号
A：暗装
20：木推拉门编写代号

本图集推拉门选用表中仅注明推拉门门洞宽、高的控制尺寸，具体尺寸由设计人定，一般以采用50mm进位为宜。
本图集所标注尺寸均以毫米为单位，木料断面所注尺寸均为干燥加工后之净尺寸。

（四）材料及制作说明
1. 木门选材应尽可能采用一、二等红白松木或材质相似的木材，高标准的建筑则须采用质地坚牢、纹理美丽的硬木，并须经过常规干燥处理，含水率符合现行规范规定。
2. 胶合板应采用优质木材，门框和门芯经过干燥处理和机械加工后，用脲醛树脂或酚醛树脂等防水胶合剂，将特制的防水胶合板整张或拼花胶合而成。胶合板不能胶至外框边，门扇四周应用硬木条嵌边，门扇内部应作中9孔径的透气孔，贯穿上下框格。

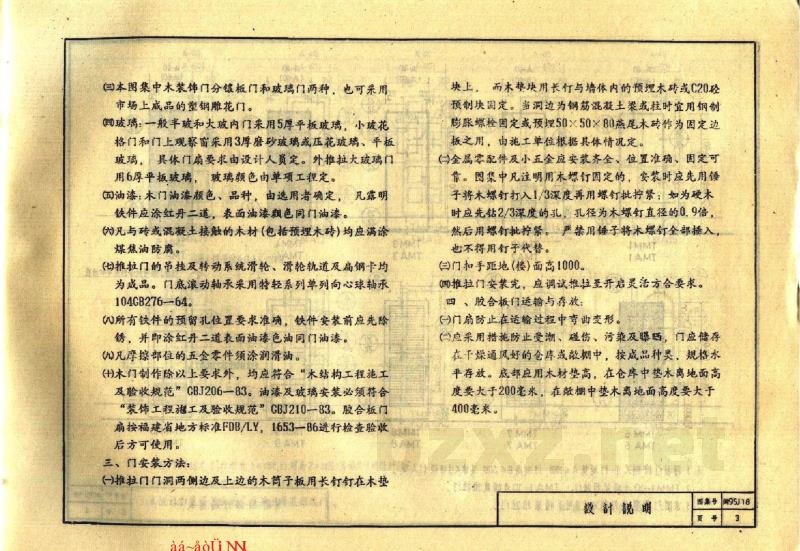

3. 本图集中木装饰门分胶合板门和玻璃门两种，也可采用市场上成品的型钢雕花门。
4. 玻璃：一般半玻和大玻内门采用5厚平板玻璃，小玻花格门和门上观察窗采用3厚磨砂玻璃或压花玻璃、平板玻璃，具体门扇要求由设计人员定。外推拉大玻璃门用6厚平板玻璃，玻璃颜色由单项工程定。
5. 油漆：木门油漆颜色、品种由选用者确定。凡露明铁件应涂红丹二道，表面油漆颜色同门油漆。
6. 凡与砖或混凝土接触的木材（包括预埋木砖）均应满涂煤焦油防腐。
7. 推拉门的吊挂及转动系统滑轮、滑轮轨道及扁钢卡均为成品。门底滚动轴承采用特轻系列单列向心球轴承104GB276--64。
8. 所有铁件的预留孔位置要求准确，铁件安装前应先除锈，并即涂红丹二道，表面油漆色油同门油漆。
9. 凡摩擦部位的五金零件须涂润滑油。
10. 木门制作除以上要求外，均应符合“木结构工程施工及验收规范”CBJ206—83。油漆及玻璃安装必须符合“装饰工程施工及验收规范”CBJ210-83。胶合板门扇按福建省地方标准FDB/LY，1653--86进行检查验收后方可使用。

（五）门安装方法
1. 推拉门门洞两侧边及上边的木筒子板用长钉钉在木垫块上，而木块用长钉与墙体内的预埋木砖或C20砼预制块固定。当洞边为钢筋混凝土梁或柱时，宜用钢制膨胀螺栓固定或预埋50×50×80燕尾木砖作为固定边板之用，由施工单位根据具体情况定。
2. 金属零配件及小五金应安装齐全、位置准确、固定可靠。图集中凡注明用木螺丝固定的，安装时应先用钻子将木螺钉打入1/3深度再用螺钉批拧紧；如为硬木时应先钻2/3深度的孔，孔径为木螺钉直径的0.9倍，然后用螺钉批拧紧。严禁用锤子将木螺钉全部捶入，也不得用钉子代替。
3. 门拉手距地（楼）面1000mm。
4. 推拉门安装完，应调试推拉至开启灵活方合要求。

（六）胶合板门运输与存放
1. 门扇防止在运输过程中弯曲变形，应采用措施防止受潮、碰伤、污染及日晒。门应储存在干燥通风好的仓库或防雨棚中，按成品种类、规格水平存放。底部应用木材垫高，在仓库中垫木离地面高度要大于200毫米，在防雨棚中垫木离地面高度要大于400毫米。

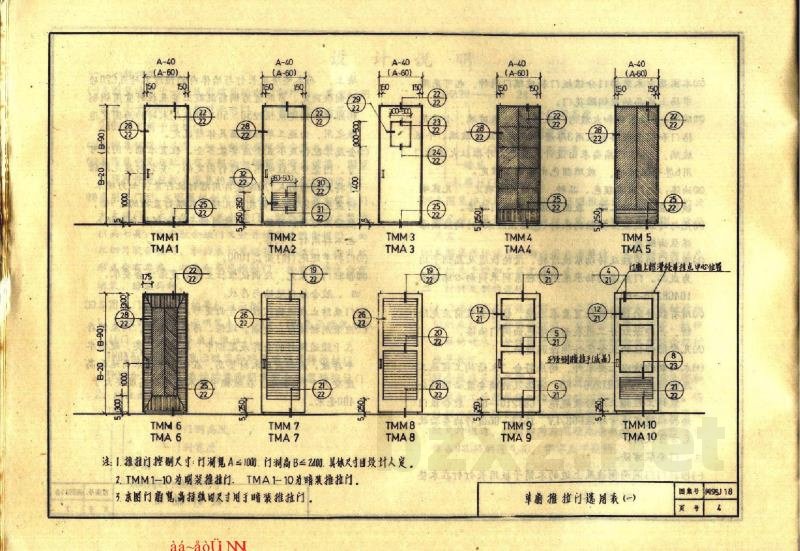

二、推拉门选用表说明

注：
1. 推拉门控制尺寸：门洞宽A=1000，门洞高B=2400，其余尺寸由设计人定。
2. TMM1-10为明装推拉门，TMA1-10为暗装推拉门；TMM11-20为明装推拉门，TMA11-20为暗装推拉门。
3. 查图门前宽高控制尺寸时，用手拉暗装推拉门。
4. 门扇上部滑轮悬挂点中心位置距门洞口净宽150mm。
5. 拉手（成品）。
6. 门扇上带滑轮悬挂点中心位置。
7. 不锈钢质拉手（成品）。

（注：原文中的具体表格数据因OCR识别为乱码，此处保留说明性文字及通用规则。）
