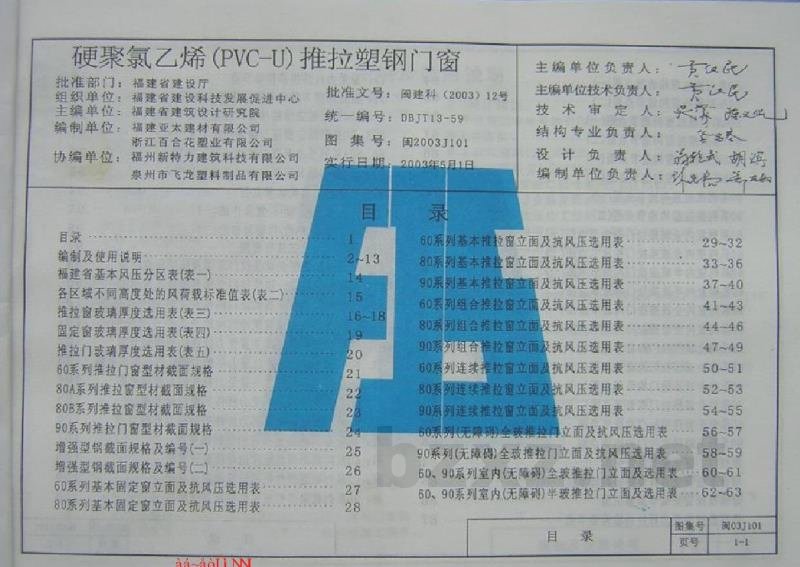

【闽2003J101】 硬聚氯乙烯（PVC-U）推拉塑钢门窗

硬聚氯乙烯（PVC-U）推拉塑钢门窗

批准部门：福建省建设厅
组织单位：福建省建设科技发展促进中心
主编单位：福建省建筑设计研究院
编制单位：福建亚太建材有限公司、浙江百合花塑业有限公司
协编单位：福州新特力建筑科技有限公司、泉州市飞龙塑料制品有限公司

批准文号：闽建科（2003）12号
统一编号：DBJT13-59
图集号：闽03J101
实行日期：2003年6月1日

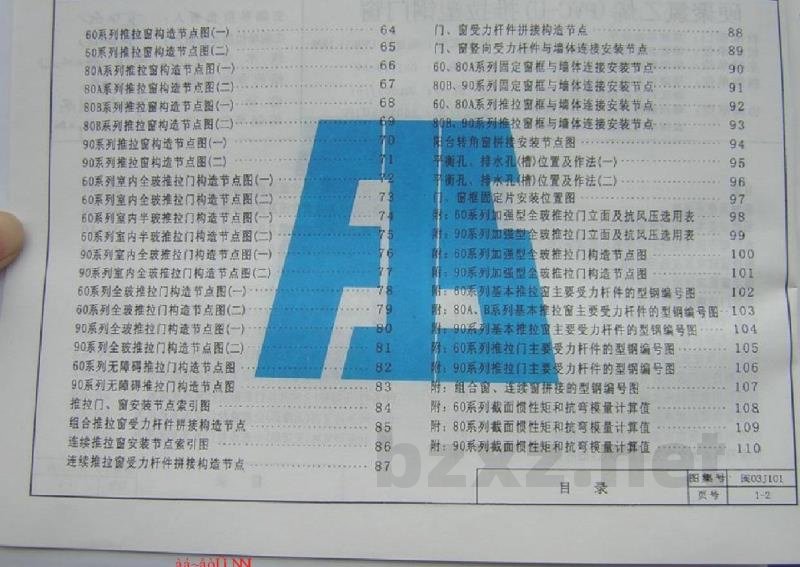

目录
1 编制及使用说明
2 福建省基本风压分区表（表一）
3 各区域不同高度处的风荷载标准值表（表二）
4 推拉窗玻璃厚度选用表（表三）
5 固定窗玻璃厚度选用表（表四）
6 推拉门玻璃厚度选用表（表五）
7 60系列推拉门窗型材截面规格
8 80A系列推拉窗型材截面规格
9 80B系列推拉窗型材截面规格
10 90系列推拉门窗型材截面规格
11 增强型钢截面规格及编号（一）
12 增强型钢截面规格及编号（二）
13 60系列基本固定窗立面及抗风压选用表
14 80系列基本固定窗立面及抗风压选用表
15 60系列基本推拉窗立面及抗风压选用表
16 80系列基本推拉窗立面及抗风压选用表
17 90系列基本推拉窗立面及抗风压选用表
18 60系列组合推拉窗立面及抗风压选用表
19 80系列组合推拉窗立面及抗风压选用表
20 90系列组合推拉窗立面及抗风压选用表
21 60系列连续推拉窗立面及抗风压选用表
22 80系列连续推拉窗立面及抗风压选用表
23 90系列连续推拉窗立面及抗风压选用表
24 90系列（无纱扇）基本推拉门立面及抗风压选用表
25 90系列（无障碍）全玻推拉门立面及抗风压选用表
26 60、90系列室内（无障碍）全玻推拉门立面及选用表
27 60、90系列室内（无障碍）半玻推拉门立面及选用表

构造节点图目录：
- 60系列推拉窗构造节点图（一）、（二）
- 80A系列推拉窗构造节点图（一）、（二）
- 80B系列推拉窗构造节点图（一）、（二）
- 90系列推拉窗构造节点图（一）、（二）
- 60系列室内全玻推拉门构造节点图（一）、（二）
- 60系列室内半玻推拉门构造节点图（一）、（二）
- 90系列室内全玻推拉门构造节点图（一）、（二）
- 60系列全玻推拉门构造节点图（一）、（二）
- 90系列全玻推拉门构造节点图（一）、（二）
- 60系列无障碍推拉门构造节点图
- 90系列无障碍推拉门构造节点图
- 推拉门、窗安装节点索引图
- 组合推拉窗受力杆件拼接构造节点
- 连续推拉窗安装节点索引图
- 连续推拉窗受力杆件拼接构造节点
- 门窗受力杆件拼接构造节点
- 门、窗竖向受力杆件与墙体连接安装节点
- 60、80A系列固定窗框与墙体连接安装节点
- 80B、90系列固定窗框与墙体连接安装节点
- 60、80A系列推拉窗框与墙体连接安装节点
- 80B、90系列推拉窗框与墙体连接安装节点
- 90系列转角窗拼接安装节点图
- 平衡孔、排水孔（槽）位置及作法（一）、（二）
- 窗框固定片安装位置图

附表：
- 60系列加强型全玻推拉门立面及抗风压选用表
- 90系列加强型全玻推拉门立面及抗风压选用表
- 60系列加强型全玻推拉门构造节点图
- 90系列加强型全玻推拉门构造节点图
- 60系列基本推拉窗主要受力杆件的型钢编号图
- 80A、B系列基本推拉窗主要受力杆件的型钢编号图
- 90系列基本推拉窗主要受力杆件的型钢编号图
- 60系列推拉门主要受力杆件的型钢编号图
- 90系列推拉门主要受力杆件的型钢编号图
- 组合窗、连续窗拼接的型钢编号图
- 60系列截面惯性矩和抗弯模量计算值
- 80系列截面惯性矩和抗弯模量计算值
- 90系列截面惯性矩和抗弯模量计算值

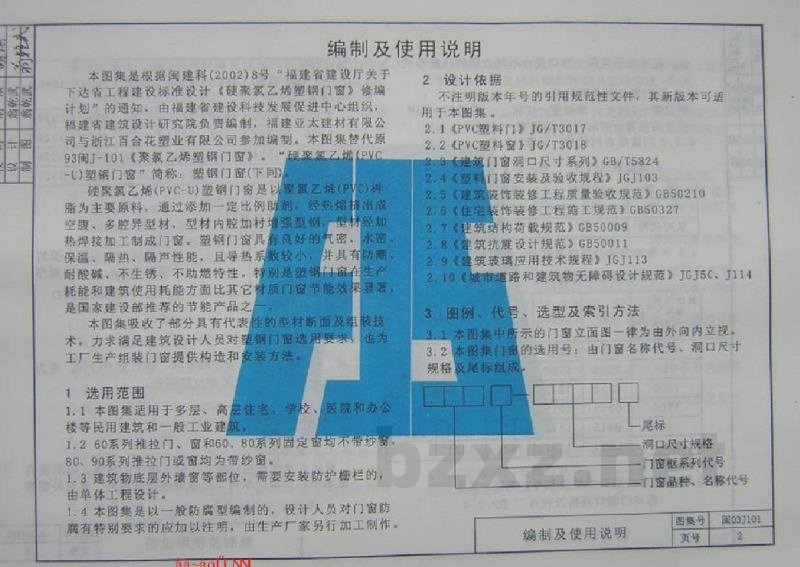

1 编制及使用说明

1.1 设计依据
本图集是根据国建科（2002）8号福建省建设厅《关于下达省工程建设标准设计“硬聚氯乙烯（PVC-U）塑钢门窗”修订计划的通知》，由福建省建设科技发展促进中心组织，福建省建筑设计研究院负责编制，福建亚太建材有限公司与浙江百合花塑业有限公司参加编制。本图集替代原93闽J-101《聚氯氧乙烯塑钢门窗》。“硬聚氯乙烯（PVC-U）塑钢门窗”简称：塑钢门窗（下同）。

硬聚氯乙烯（PVC-U）塑钢门窗是以聚氯乙烯PV树脂为主要原料，通过添加一定比例助剂，经热挤压成空腹、多腔异型材，型材内腔加衬增强型钢，型材经加热焊接加工制成门窗。塑钢门窗具有良好的气密、水密、保温、隔热、隔声性能，且导热系数小，并具有防潮、耐酸碱、不生锈、不助燃特性，特别是在生产耗能和建筑使用耗能方面比其他材质门窗节能效果显著，是国家建设部推荐的节能产品。本图集吸收了部分具有代表性的型材断面及组装技术，力求满足建筑设计人员对塑钢门窗选用的需求，为工厂生产组装门窗提供构造和安装方法。

1.2 选用范围
1.2.1 本图集适用于多层、高层住宅、学校、医院和办公等民用建筑和一般工业建筑。
1.2.2 60系列推拉门、窗和60、80系列固定窗均不带纱扇；80、90系列推拉门或窗均为带纱窗。
1.2.3 建筑物底层外墙窗等部位，需要安装防护栅栏的，由单体工程设计。
1.2.4 本图集是以一般防腐型编制的，设计人员对门窗防腐有特别要求的应加以注明，由生产厂家另行加工制作。

1.3 规范性引用文件
不注明版本年号的引用规范性文件，其新版本可适用于本图集。
2.1 《PVC塑料门》JG/T 3017
2.2 《PVC塑料窗》JG/T 3018
2.3 《建筑门窗洞口尺寸系列》GB/T 5824
2.4 《塑料门窗安装及验收规程》JGJ 103
2.5 《建筑装饰装修工程质量验收规范》GB 50210
2.6 《住宅装饰装修工程施工规范》GB 50327
2.7 《建筑结构荷载规范》GB 50009
2.8 《建筑抗震设计规范》GB 50011
2.9 《建筑玻璃应用技术规程》JGJ 113
2.10 《城市道路和建筑物无障碍设计规范》JGJ 50、J 114

2 图例、代号、选型及索引方法

2.1 本图集中所示的门窗立面图一律为由外向内立面。

2.2 本图集门窗的选用号：由门窗名称代号、洞口尺寸规格及尾标组成。
结构：[尾标] [洞口尺寸规格] [门窗框系列代号] [门窗品种、名称代号]

注：尾标表示是同一洞口尺寸不同立面的门窗形式，如a、b、c...。

2.2.1 门窗品种名称代号：
- 推拉门：TSM
- 固定窗：GSC
- 推拉窗：TSC
- 连续窗：LTSC
- 组合推拉窗：HTSC

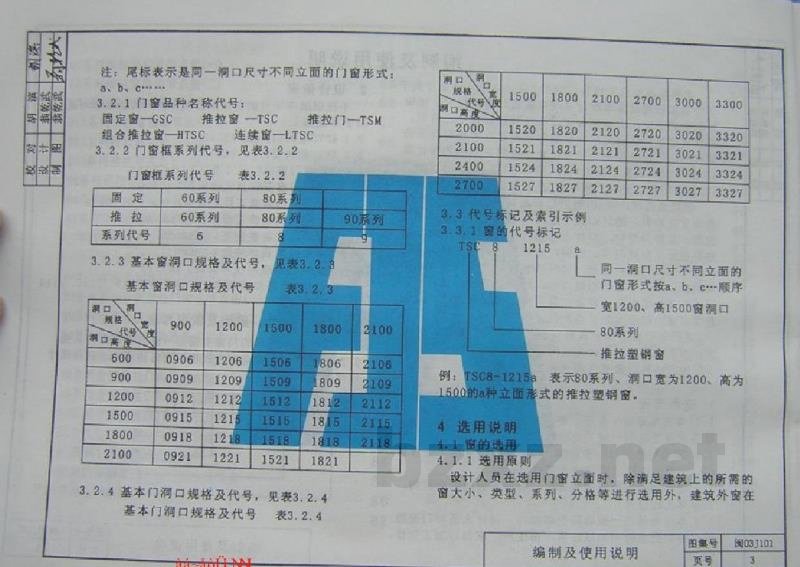

2.2.2 门窗框系列代号，见表3.2.2
表3.2.2 门窗框系列代号
固定：60系列（6）、80系列（8）、90系列（9）
推拉：60系列（6）、80系列（8）、90系列（9）

2.2.3 基本窗洞口规格及代号，见表3.2.3
表3.2.3 基本窗洞口规格及代号
洞口宽规格：600, 900, 1200, 1500, 1800, 2100
洞口高规格：900, 1200, 1500, 1800, 2100, 2400, 2700, 3000, 3300
代号示例：0906 (宽900高600? 此处原文数据混乱，通常格式为宽*高，但表中列出的是宽和高分别对应的数字组合。根据常见标准，如0912表示宽900高1200)。
*注：原文表格数据较为杂乱，通常代号为四位数字，前两位表示宽度（百位），后两位表示高度（十位/百位）。例如：0906可能表示宽900高600，0909表示宽900高900等。具体对应关系请参照原表3.2.3。*

2.2.4 基本门洞口规格及代号，见表3.2.4
表3.2.4 基本门洞口规格及代号
洞口宽规格：900, 1200, 1500, 1800, 2100
洞口高规格：2000, 2100, 2400, 2700
代号示例：1520 (宽1500高2000), 1521 (宽1500高2100) 等。

2.3 代号标记及索引示例
2.3.1 窗的代号标记
示例：TSC8-1215a
含义：80系列（8）、洞口宽为1200、高为1500（1215）、a种立面形式的推拉塑钢窗（TSC）。

3 选用说明

3.1 窗的选用
3.1.1 选用原则

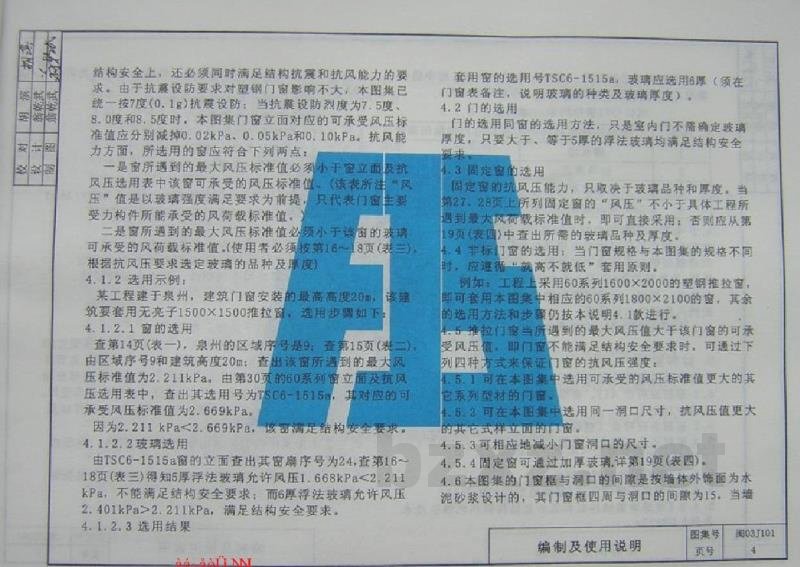

设计人员在选用门窗立面时，除满足建筑上所需的窗大小、类型、系列、分格等进行选用外，在结构安全上，还必须同时满足结构抗震和抗风能力的要求。

由于抗震设防要求对塑钢门窗影响不大，本图集已统一按7度（0.1g）抗震设防；当抗震设防烈度为7.5度、8.0度和8.5度时，本图集门窗立面对应的可承受风压标准值应分别减掉0.02kPa、0.05kPa和0.10kPa。

抗风能力方面，所选用的窗应符合下列两点：
一是窗所遇到的最大风压标准值必须小于窗立面及抗风压选用表中该窗可承受的风压标准值。该表所注“风压”值是以玻璃强度满足要求为前提，只代表门窗主要受力构件所能承受的风荷载标准值。
二是窗所遇到的最大风压标准值必须小于该窗的玻璃可承受的风荷载标准值（使用者必须根据第16～18页（表三）根据抗风压要求选择玻璃厚度）。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
