【皖2005J114】 轻钢龙骨石膏板隔墙

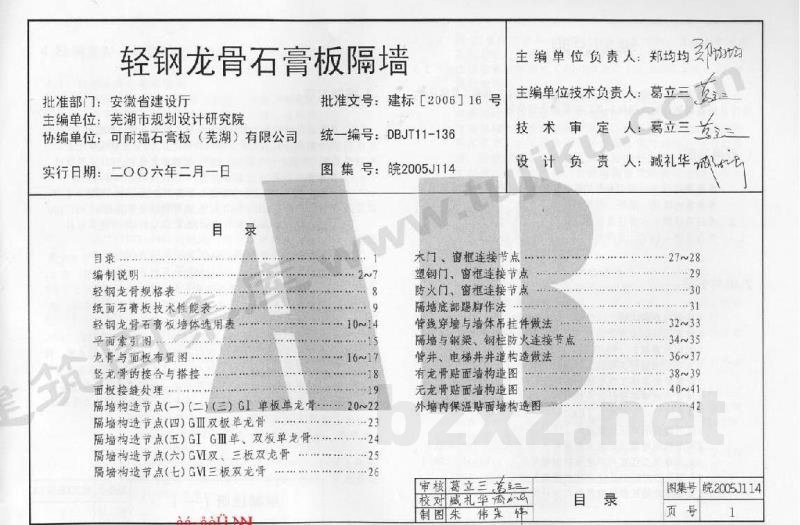

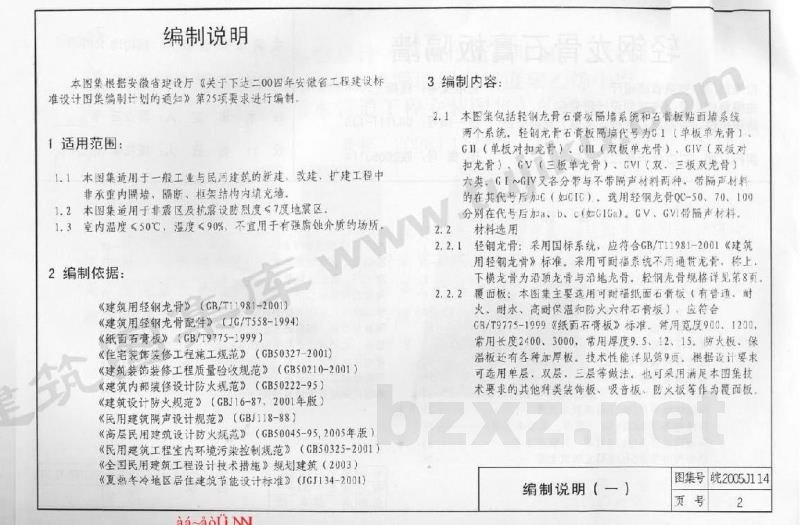

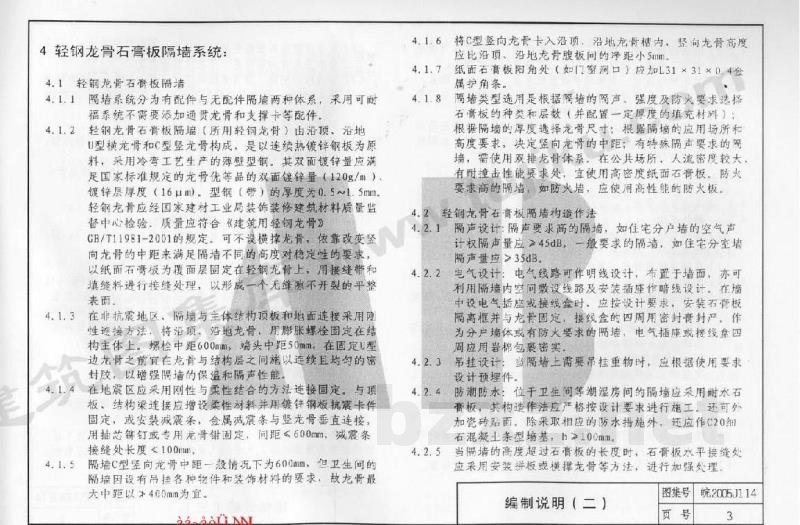

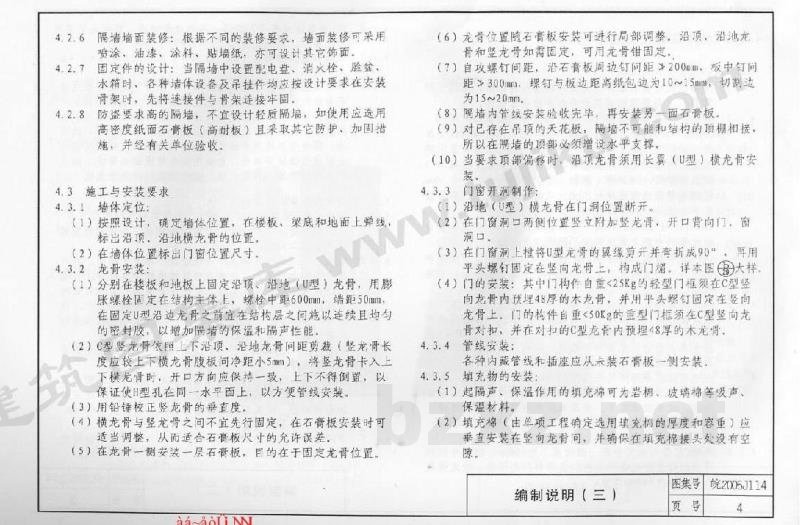

安徽省工程建设标准设计 轻钢龙骨石膏板隔墙 统一编号：DBJT11-136 图集号：皖2005J114 批准部门：安徽省建设厅 主编单位：芜湖市规划设计研究院 协编单位：可耐福石膏板（芜湖）有限公司 实行日期：2006年2月1日 目录 1 编制说明 2 轻钢龙骨规格表 3 纸面石膏板技术性能表 4 轻钢龙骨石膏板墙体选用表 5 平面索引图 6 龙骨与面板布置图 7 竖龙骨的接合与搭接 8 木门、窗框连接节点 9 面板接缝处理 10 隔墙构造节点（一）（二）（三）G1单板单龙骨 11 隔墙构造节点（四）GII双板单龙骨 12 隔墙构造节点（五）GIII单、双板单龙骨 13 隔墙构造节点（六）GIV双、三板双龙骨 14 隔墙构造节点（七）GVI三板双龙骨 15 塑钢门、窗框连接节点 16 防火门、窗框连接节点 17 隔墙底部踢脚作法 18 管线穿墙与墙体吊挂件做法 19 隔墙与钢梁、钢柱防火连接节点 20 管井、电梯井井道构造做法 21 有龙骨贴面墙构造图 22 无龙骨贴面墙构造图 23 外墙内保温贴面墙构造图 1 编制说明 1.1 适用范围 1.1.1 本图集适用于一般工业与民用建筑的新建、改建、扩建工程中非承重内墙、隔断、框架结构内填充墙。 1.1.2 本图集适用于非震区及抗震设防烈度7度地震区。 1.1.3 室内温度≤50℃，湿度≤90%，不宜用于有强腐蚀介质的场所。 1.2 编制依据 《建筑用轻钢龙骨》（GB/T 11981-2001） 《建筑用轻钢龙骨配件》（JG/T 558-1994） 《纸面石膏板》（GB/T 9775-1999） 《住宅装饰装修工程施工规范》（GB 50327-2001） 《建筑装饰装修工程质量验收规范》（GB 50210-2001） 《建筑内部装修设计防火规范》（GB 50222-95） 《建筑设计防火规范》（GBJ 16-87，2001年版） 《民用建筑隔声设计规范》（GBJ 118-88） 《高层民用建筑设计防火规范》（GB 50045-95，2005年版） 《民用建筑工程室内环境污染控制规范》（GB 50325-2001） 《全国民用建筑工程设计技术措施》规划建筑（2003） 《夏热冬冷地区居住建筑节能设计标准》（JGJ 134-2001） 1.3 编制内容 1.3.1 本图集包括轻钢龙骨石膏板隔墙系统和石膏板贴面墙系统两个系统。轻钢龙骨石膏板隔墙代号为G1（单板单龙骨）、GII（单板对扣龙骨）、GIII（双板单龙骨）、GIV（双板对扣龙骨）、GV（三板单龙骨）、GVI（双、三板双龙骨）六类。G1~GIV又各分带与不带隔声材料两种，带隔声材料的在其代号后加C（如GIC）。选用轻钢龙骨QC-50、70、100分别在代号后加a、b、c（如G1Ga）。GV、GVI带隔声材料。 2 材料选用 2.1 轻钢龙骨：采用国标系统，应符合GB/T 11981-2001《建筑用轻钢龙骨》标准；采用可耐福系统不用通贯龙骨，称上、下横龙骨为沿顶龙骨与沿地龙骨。轻钢龙骨规格详见第8页。 2.2 覆面板：本图集主要选用可耐福纸面石膏板（有普通、耐火、耐水、高耐、保温和防火六种石膏板），应符合GB/T 9775-1999《纸面石膏板》标准。常用宽度900、1200，常用长度2400、3000，常用厚度9.5、12、15。防火板、保温板还有各种加厚板，技术性能详见第9页。根据设计要求可选用单层、双层、三层等做法。也可采用满足本图集技术要求的其他种类装饰板、吸音板、防火板等作为覆面板。 3 轻钢龙骨石膏板隔墙系统 3.1 轻钢龙骨石膏板隔墙 3.1.1 隔墙系统分为有配件与无配件隔墙两种体系，采用可耐福系统不需要添加通贯龙骨和支撑卡等配件。轻钢龙骨石膏板隔墙（所用轻钢龙骨）由沿顶、沿地U型横龙骨和C型竖龙骨构成，是以连续热镀锌钢板为原料，采用冷弯工艺生产的薄壁型钢。其双面镀锌量应满足国家标准规定的龙骨优等品的双面镀锌量（120g/m²）及镀锌层厚度（16μm），型钢（带）的厚度为0.5~1.5mm。轻钢龙骨应经国家建材工业局装饰装修建筑材料质量监督中心检验，质量应符合《建筑用轻钢龙骨》GB/T 11981-2001的规定。可不设横撑龙骨，依靠改变竖向龙骨的中距来满足隔墙不同的高度对稳定性的要求。以纸面石膏板为覆面层固定在轻钢龙骨上，用接缝带和填缝料进行接缝处理，以形成一个无缝隙、不开裂的平整表面。 3.1.2 在非抗震地区：隔墙与主体结构顶板和地面连接采用刚性连接方法，将沿顶、沿地龙骨用膨胀螺栓固定在结构主体上，螺栓中距600mm，端头中距50mm。在固定L型边龙骨之前宜在龙骨与结构层之间施以连续且均匀的密封胶，以增强隔墙的保温和隔声性能。 3.1.3 在地震区应采用刚性与柔性结合的方法连接固定，与顶板、结构梁连接应增设柔性材料并用镀锌钢板抗震卡件固定，或安装减震条。金属减震条与竖龙骨垂直连接，用抽芯铆钉或专用龙骨钳固定；间距≤600mm，减震条接缝处长度100mm。隔墙C型竖向龙骨中距一般情况下为600mm，但卫生间的隔墙因设有吊挂各种物件和装饰材料的要求，故龙骨最大中距以400mm为宜。 3.1.4 将C型竖向龙骨卡入沿顶、沿地龙骨槽内，竖向龙骨高度应比沿顶、沿地龙骨腹板间的净距小5mm。纸面石膏板阳角处（如门窗洞口）应加31×31×0.4金属护角条。 3.1.5 石膏板的种类和层数选用是根据隔墙的隔声、强度及防火要求选定。石膏板约种类和层数（并配置一定厚度的填充材料），根据隔墙的厚度选择龙骨尺寸；根据隔墙的应用场所和高度要求，决定竖向龙骨的中距；有特殊隔声要求的隔墙，需使用双排龙骨体系。在公共场所，人流密度较大，有耐撞击性能要求处，宜使用高密度纸面石膏板。防火要求高的隔墙，如防火墙，应使用高性能的防火板。 3.2 轻钢龙骨石膏板隔墙构造作法 3.2.1 隔声设计：隔声要求高的隔墙，如住宅分户墙的空气声计权隔声量应≥45dB；一般要求的隔墙，如住宅分室墙隔声量应≥35dB。 3.2.2 电气设计：电气线路可作明线设计，布置于墙面；亦可利用隔墙内空间敷设线路及安装插座作暗线设计。在墙中设电气插座或接线盒时应按设计要求，安装石膏板隔离框并与龙骨固定，接线盒的四周用密封胶封严。作为分户墙体或有防火要求的隔墙，电气插座或接线盒四周应用岩棉包裹密实。 3.2.3 吊挂设计：当隔墙上需要吊挂重物时，应根据使用要求设计预埋件。 3.2.4 防潮防水：位于卫生间等潮湿房间的隔墙应采用耐水石膏板，其构造作法应严格按设计要求进行施工。还可外加瓷砖贴面，除采取相应的防水措施外，还应作C20细石混凝土条型墙基，h>100mm。 3.2.5 当隔墙的高度超过石膏板的长度时，石膏板水平接缝处应采用安装拼板或横撑龙骨等方法，进行加强处理。 3.2.6 隔墙墙面装修：根据不同的装修要求，墙面装修可采用喷涂、油漆、涂料、贴墙纸，亦可设计其它饰面。 3.2.7 固定件的设计：当隔墙中设置配电盘、消火栓、脸盆、水箱时，各种墙体设备及吊挂件均应按设计要求，在安装骨架时，先将连接件与骨架连接牢固。 3.2.8 防盗要求高的隔墙，不宜设计轻质隔墙，如使用应选用高密度纸面石膏板（高耐板）且采取其它防护、加固措施并经有关单位验收。 3.3 施工与安装要求 3.3.1 墙体定位： (1) 按照设计，确定墙体位置，在楼板、梁底和地面上弹线，标出沿顶、沿地横龙骨的位置。 (2) 在墙体位置标出门窗位置尺寸。 3.3.2 龙骨安装： (1) 分别在楼板和地板上固定沿顶、沿地（U型）龙骨，用膨胀螺栓固定在结构主体上，螺栓中距600mm，端距50mm。在固定U型沿边龙骨之前宜在结构层之间施以连续且均匀的密封胶，以增加隔墙的保温和隔声性能。 (2) C型竖龙骨依照上下沿顶、沿地龙骨间距剪裁（竖龙骨长度应较上下横龙骨腹板间净距小5mm），将竖龙骨卡入上下横龙骨时，开口方向应保持一致，上下不得倒置，以保证使R型孔在同一水平面上，以方便管线安装。 (3) 用铅锤校正竖龙骨的垂直度。 (4) 横龙骨与竖龙骨之间不宜先行固定，在石膏板安装时可适当调整，从而适合石膏板尺寸的允许误差。 (5) 在龙骨一侧安装一层石膏板，目的在于固定龙骨位置。 (6) 龙骨位置随石膏板安装可进行局部调整；沿顶、沿地龙骨和竖龙骨如需固定，可用龙骨钳固定。 (7) 自攻螺钉间距：沿石膏板周边钉间距200mm，板中钉间距≤300mm，螺钉与板边距离纸包边为10~15mm，切割边为15~20mm。 (8) 隔墙内管线安装验收完毕，再安装另一面石膏板。 (9) 对已存在吊顶的天花板，隔墙不可能和结构的顶板相接，所以在隔墙的顶部必须增设水平支撑。 (10) 当要求顶部偏移时：沿顶龙骨须用长翼（U型）横龙骨安装。 3.3.3 门窗开洞制作： (1) 沿地（U型）横龙骨在门洞位置断开。 (2) 在门窗洞口两侧位置竖立附加竖龙骨，开口背向门、窗洞中。 (3) 在门窗洞上将U型龙骨的翼缘剪开并弯折成90°，再用平头螺钉固定在竖向龙骨上，构成门帽（详本图大样）。 (4) 门的安装：其中门构件自重<25Kg的轻型门框须在C型竖向龙骨内顶埋48厚的木
