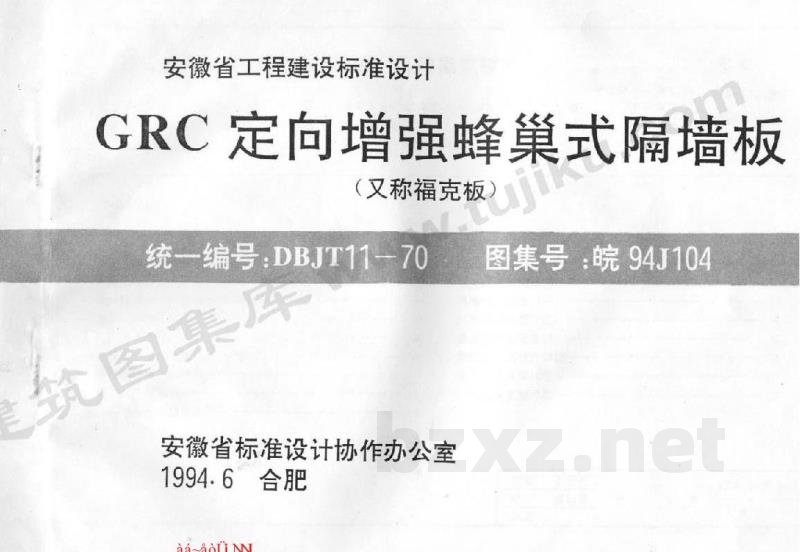

【皖94J104】 GRC定向增强蜂巢式隔墙板

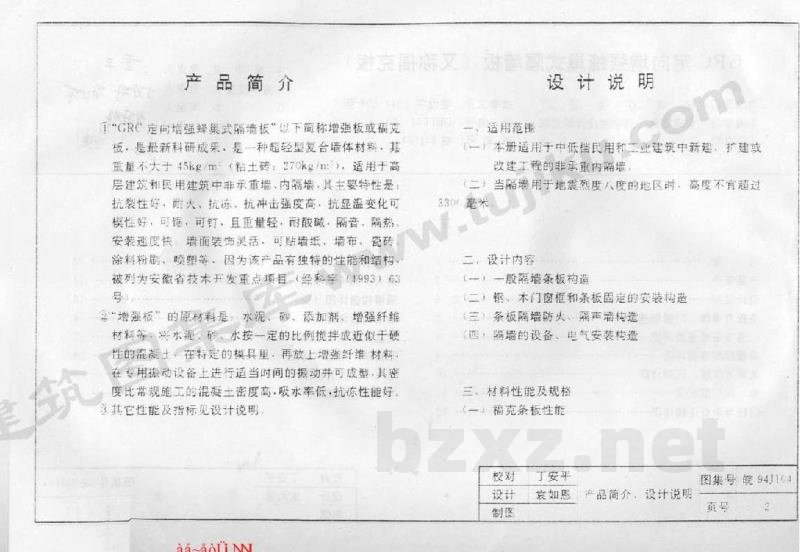

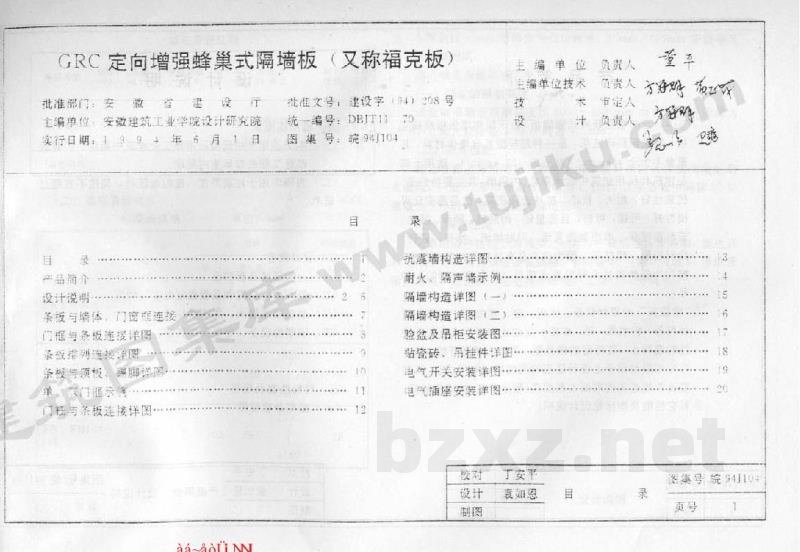

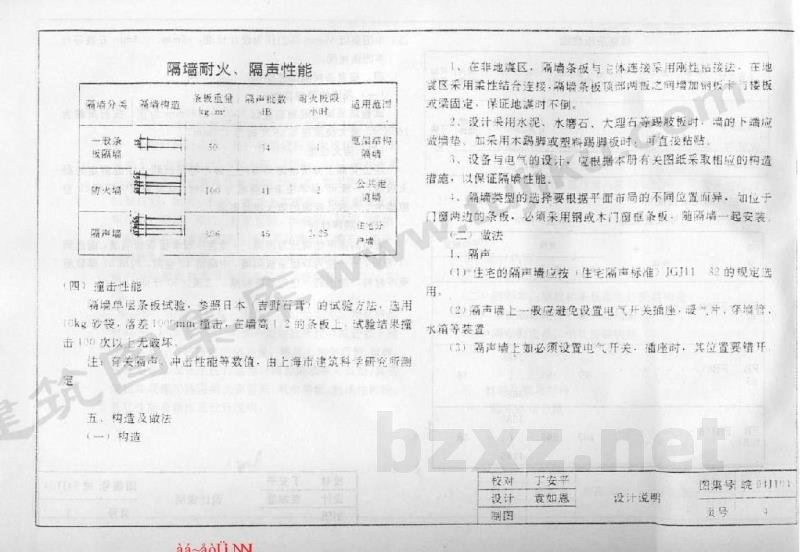

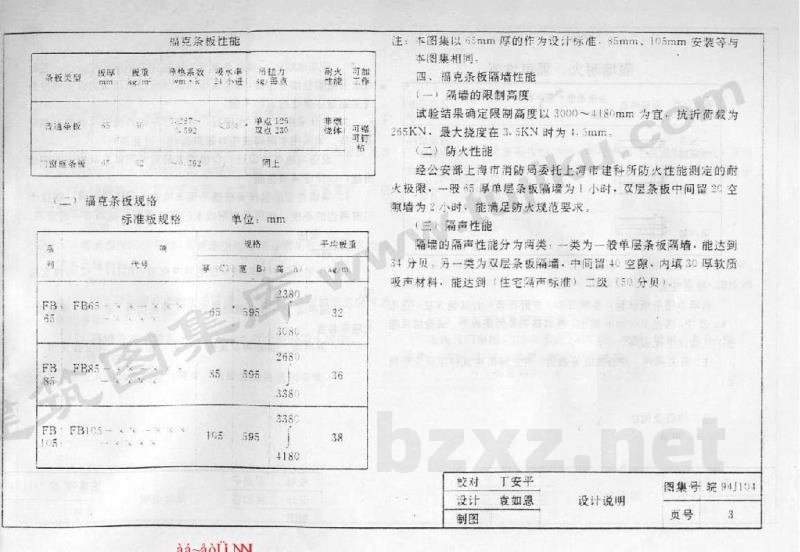

安徽省工程建设标准设计 GRC定向增强蜂巢式隔墙板（又称福克板） 统一编号：DBJT11-70 图集号：皖94J104 批准文号：建设字[1994]208号 主编单位：安徽建筑工业学院设计研究院 实行日期：1994年6月 目录 1 产品简介 2 设计说明 3 条板与墙体门框连接 4 门框与条板连接详图 5 条板带列连接详图 6 条板与顶板、高脚详图 7 单面福克板 8 门柱与条板连接详图 9 抗震墙构造详图 10 耐火、隔声墙示例 11 隔墙构造详图（一） 12 隔墙构造详图（二） 13 壁盆及吊柜安装图 14 瓷砖、吊挂件详图 15 电气开关安装详图 16 电气插座安装详图 1 产品简介 “GRC定向增强蜂巢式隔墙板”，以下简称增强板或福克板，是最新科研成果，是一种超轻型复合墙体材料。其重量不大于45kg/m²（粘土砖：270kg/m³），适用于高层建筑及民用建筑中非承重墙、内隔墙。 其主要特性是：抗裂性好，耐火、抗冻、抗冲击强度高，抗温度变化可模性好，可锯、可钉、重量轻、耐酸碱、隔音、隔热，安装速度快；墙面装饰灵活，可贴墙纸、墙布、瓷砖、涂料粉刷、喷塑等。因为该产品有独特的性能和结构，被列为安徽省技术开发重点项目（经科宇[1993]63号）。 增强板的原材料是水泥、砂、添加剂、增强纤维材料等。将水泥、砂、水按一定的比例搅拌成近似干硬性的混凝土，在特定的模具里，再放上增强纤维材料，在专用振动设备上进行适当时间的振动即可成型。其密度比常规施工的混凝土密度高，吸水率低，抗冻性能好。其性能及指标见设计说明。 2 设计说明 2.1 适用范围 （1）本册适用于中低档民用和工业建筑中新建、扩建或改建工程的非承重内隔墙。 （2）当隔墙用于地震烈度较高的地区时，高度不宜超过3300毫米。 2.2 设计内容 （1）一般隔墙条板构造； （2）钢木门窗柜和条板固定的安装构造； （3）条板隔墙防火、隔声墙构造； （4）隔墙的设备、电气安装构造； （5）材料性能及规格。 2.3 材料性能及规格 2.3.1 福克条板性能 | 条板类型 | 导热系数 (W/m·K) | 吸水率 (%) | 抗折强度 (MPa) | | :--- | :--- | :--- | :--- | | 福克条板 | 0.24 | <24 | 125 | | 密实条板 | 0.55 | <24 | 330 | | 单位: mm | | | | 福克条板规格： | 代号 | 规格 (mm) | 平均重量 (kg) | | :--- | :--- | :--- | | FB65X | 65×595×35 | 105 | | FB85X | 85×595×35 | 595 | | FB105X | 105×595×35 | 595 | 注：本图集以65mm厚作为设计标准，85mm、105mm安装等与本图集相同。 2.3.2 福克条板隔墙性能 （1）隔墙的限制高度 经试验结果确定限制高度以3000~4180mm为宜，抗折荷载为26.5kN·m，最大挠度在3.5kN时为4.5mm。 （2）防火性能 经公安部上海市消防局委托上海市建科所防火性能测定的耐火极限，一般65mm厚单层条板隔墙为1小时，双层条板中间留20mm空隙墙为2小时，能满足防火规范要求。 （3）隔声性能 福克板的隔声性能分为两类： 一类为一般单层条板隔墙，能达到34分贝； 另一类为双层条板满墙，中间留40mm空隙，内填30mm厚软质吸声材料，能达到（住宅满室标准）50分贝。 （4）抗撞击性能 参照日本吉野百言的试验方法，选用50kg砂袋，落差1000mm撞击，在墙高1.2m的条板上，试验结果撞击10次以上无破坏。 注：有关耐火、抗撞击性能等数值，由上海市建筑科学研究测定。 2.4 构造及做法 2.4.1 构造 （1）在非地震区，隔墙条板与主体连接采用刚性连接法；在地震区采用柔性连接。隔墙条板顶部与楼板采用钢卡固定，保证地震时不倒。 （2）设计采用水泥、水磨石、大理石等踢脚板时，墙的下端应做墙垫。如采用木踢脚或塑料踢脚板时，可直接粘贴。 （3）设备与电气的设计，应根据本册有关图纸采取相应的构造措施，以保证隔墙性能。 （4）隔墙类型的选择要根据平面布局的不同位置而异，如位于门窗两边的条板，必须采用钢或木门窗框条板随隔墙一起安装。 2.4.2 做法 （1）隔声 住宅的隔声墙应按住宅隔声标准 JGJ 11 的规定选用。 隔声墙上一般应避免设置电气开关、插座、暖气片、水箱等装置。 隔声墙上如必须设置电气开关、插座时，其位置要错开。 隔声墙内设置暗线时，只准沿一边墙敷设。 （2）防火 可根据《建筑设计防火规范》GBJ 16-87及《高层民用建筑设计防火规范》GBJ 45-88的规定选用。 当隔墙中设置水平支管、电气开关、插座等装置时，应进行密封处理。 （3）防潮 一般潮湿房间的隔墙，条板连接处缝隙必须用胶砂浆填实或涂上防水嵌缝材料。 （4）防水 卫生间有水的房间隔墙，其构造及饰面做法也应考虑防水的要求。隔墙下端应做高出地面50mm以上的混凝土墙垫。 （5）墙面装修 根据不同的建筑设计要求，墙面装饰可选用喷浆、瓷砖、锦砖或有特殊要求的饰面。 （6）墙上吊挂 当墙上需要设置吊挂物件时，可根据吊挂位置定点开孔，埋设木块或铁件作吊挂之用。每点重量最大为100kg，两点间距应大于300mm。 2.5 施工要点 2.5.1 运输保管 福克条板运输中应打捆，轻拿轻放。堆放处应平整、清洁、干燥，侧放，下部用100×100mm方木垫平，两端留50mm间距。 2.5.2 施工用料及配套工具 条板及门窗板、425#水泥、107胶、木模、撬棍、凿子、钻子、刷子、开刀、托板、皮尺、钢尺、线锤等。 编制单位：安徽建筑工业学院设计研究院 主编单位负责人：童平 技术负责人：方好购和 设计：丁安平 制图：袁如恩 校核：丁安平 审定人：方好购和 日期：1994年6月 合肥
