【辽92J402】 室内装修（二）

辽宁省建筑标准设计 建筑构造图集 室内装修（二）
统一编号：DBJT05-44
图集号：辽92J402
批准文号：辽建发（1993）171号
批准部门：辽宁省建设委员会
主编单位：抚顺市建筑设计研究院
实行日期：1993年9月1日

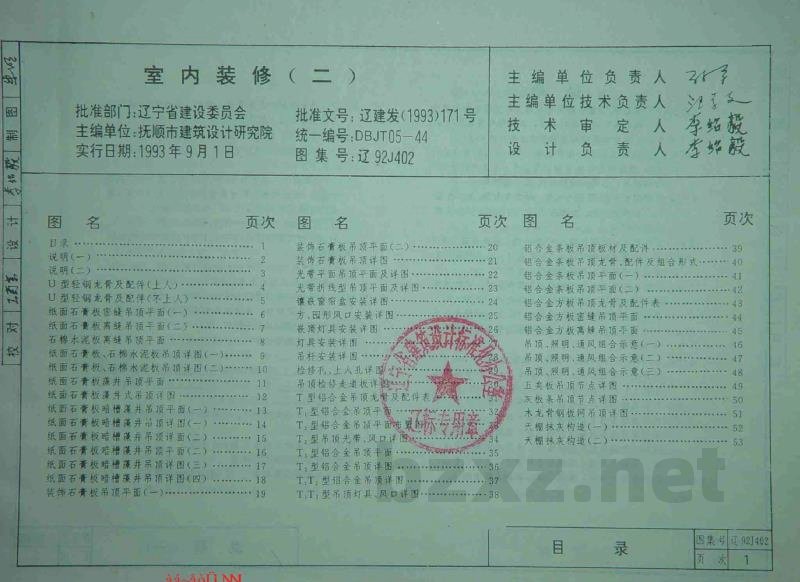

目录
1. 说明
2. U型轻钢龙骨及配件（上人）
3. U型轻钢龙骨及配件（不上人）
4. 纸面石膏板密缝吊顶平面（一）
5. 纸面石膏板离缝吊顶平面
6. 石棉水泥板离缝吊顶平面
7. 装饰石膏板吊顶平面（二）
8. 装饰石膏板吊顶详图
9. 光带平面吊顶平面及详图
10. 光带折线型吊顶平面及详图
11. 银铁窗帘盒安装详图
12. 方圆形风口安装详图
13. 联顶灯具安装详图
14. 纸面石膏板、石棉水泥板吊顶详图（一）
15. 纸面石膏板、石棉水泥板吊顶详图（二）
16. 纸面石膏板井式吊顶平面
17. 纸面石膏板井式吊顶详图
18. 纸面石膏板暗井吊顶平面
19. 纸面石膏板暗井吊顶详图
20. 纸面石膏板暗井吊顶详图（三）
21. 纸面石膏板暗井吊顶详图（四）
22. 装饰石膏板吊顶平面（一）
23. 灯具安装详图
24. 吊杆安装详图
25. 检修孔详图
26. 吊顶检修走道板详图
27. T型铝合金吊顶龙骨及配件表
28. T型铝合金吊顶平面
29. T型铝合金吊顶平面（二）
30. T型吊顶光带、风口详图
31. T型铝合金吊顶详图
32. T型铝合金吊顶详图（二）
33. T型吊顶灯具、风口详图
34. 铝合金条板吊顶板材及配件
35. 铝合金条板吊顶龙骨、配件及组合形式
36. 铝合金条板吊顶平面（一）
37. 铝合金条板吊顶平面（二）
38. 铝合金方板吊顶龙骨及配件表
39. 铝合金方板密缝吊顶平面
40. 铝合金方板离缝吊顶平面
41. 吊顶、照明、通风组合示意（一）
42. 吊顶、照明、通风组合示意（二）
43. 吊顶、照明、通风组合示意（三）
44. 五夹板吊顶节点详图
45. 灰板条吊顶节点详图
46. 木龙骨钢板网吊顶详图
47. 天棚抹灰构造（一）
48. 天棚抹灰构造（二）

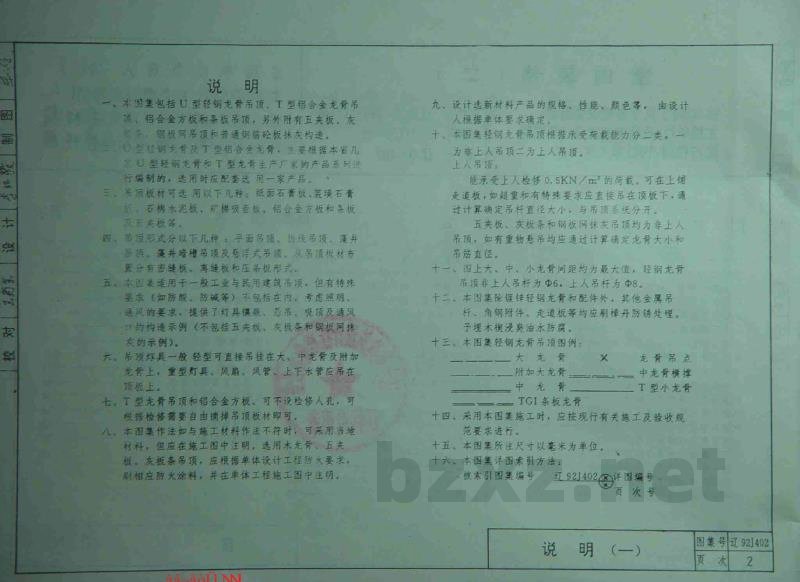

说明
一、本图集包括U型轻钢龙骨吊顶、T型铝合金龙骨吊顶、铝合金方板和条板吊顶，另外附有五夹板、灰板条、钢板网吊顶和普通钢筋板抹灰构造。U型轻钢龙骨和T型铝合金龙骨主要根据本省几家U型轻钢龙骨和T型龙骨生产厂家的产品系列绘制，选用时应配套选用一家产品。吊顶板材可选用以下几种：纸面石膏板、装饰石膏板、石棉水泥板、矿棉吸音板、铝合金方板和条板等。

二、吊顶形式分以下几种：平面吊顶、折线吊顶、藻井吊顶、藻井暗格吊顶及悬浮式吊顶。吊顶板材布置有密缝板、离缝板和压条板形式。

三、本图集适用于一般工业与民用建筑吊顶，但有特殊要求（如防酸、防碱等）不包括在内。考虑照明、通风的要求，提供了灯具镶嵌、吊顶、吸顶及通风管口的构造示例（不包括五夹板、灰板条和钢板网抹灰的示例）。

四、吊顶灯具一般轻型可直接悬挂在大、中龙骨及附加龙骨上，重型灯具、风口、风管、上千水管应吊在预埋件上。

五、T型龙骨吊顶和铝合金方板，可不设检修人孔，可根据检修需要自由插拔吊顶板材即可。

六、本图集作法如与施工材料作法不符时，可采用当地材料，但应在施工图中注明。选用木龙骨、五夹板、灰板条吊顶应据单体设计工程防火要求刷相应防火涂料，并在单体工程施工图中注明。

七、设计选新材料产品的规格、性能、颜色等，由设计人根据单体要求确定。

八、本图集轻钢龙骨吊顶根据承受荷载能力分二类，一为非上人吊顶，二为上人吊顶。
上人吊顶：能承受上人检修0.5kN/m2的荷载，可在上铺走道板。如有超重和有特殊要求应直接吊在顶板下，通过计算确定吊杆直径大小，与吊顶系统分开。五夹板、灰板条和钢板网抹灰吊顶均为非上人吊顶，如有重物悬吊均应通过计算确定龙骨大小和吊筋直径。

九、本图集上、大、中、小龙骨间距均为最大值。轻钢龙骨吊顶非上人吊杆为φ6，上人吊杆为φ8。

十、本图集除镀锌轻钢龙骨和配件外，其他金属吊杆、角钢附件、走道板等均应刷漆防锈处理。子埋木件浸桐油防水防腐。

十一、本图集轻钢龙骨吊顶图例：
大龙骨
加大龙骨
中龙骨
TGI条板龙骨
大龙骨吊点
中龙骨横撑
T型小龙骨

十二、采用本图集施工时，应按现行有关施工及验收规范要求进行。

十三、本图集所注尺寸以毫米为单位。

十四、本图集详图索引方法：
被索引图集编号：辽92J402
详图编号
页次号

说明（一）
图集号：辽92J402

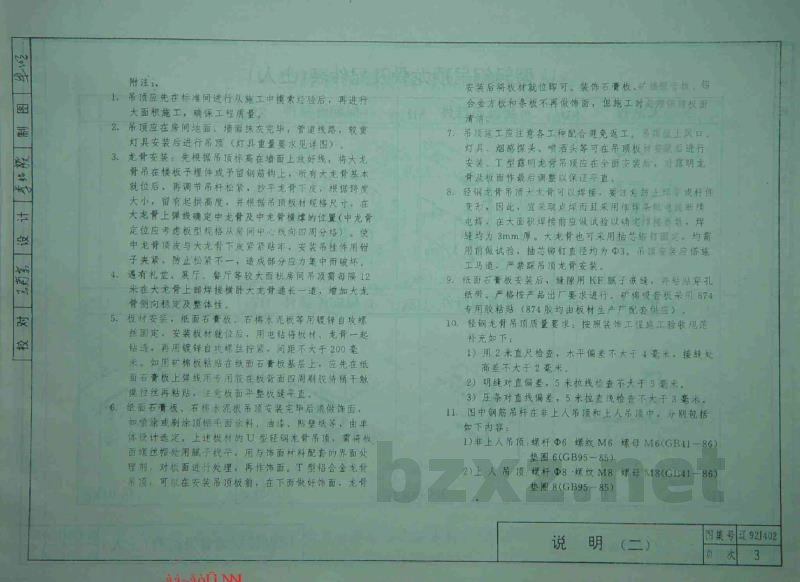

附注
1. 吊顶应先在标准间进行，从施工中摸索经验后，再进行大面积施工，确保工程质量。
2. 吊顶应在房间地面、墙面抹灰完毕，管道线路、较重灯具安装后进行吊顶（灯具重量要求见详图）。
3. 龙骨安装：先根据吊顶标高在墙面上放好线，特大龙骨吊在楼板埋件或预留钢筋钩上，所有大龙骨基本就位后，再调节吊杆松紧，抄平龙骨下皮，根据跨度大小，留有起拱高度，并根据吊顶板材规格尺寸，在大龙骨上弹线确定中龙骨及中龙骨横撑的位置（中龙骨定位应考虑板型规格从房间中心线向四周分格）。使中龙骨顶皮与大龙骨下皮紧紧贴牢，安装吊挂件用钳子夹紧，防止松紧不一，造成部分应力集中而破坏。
4. 遇有礼堂、展厅、餐厅等较大面积房间吊顶需每隔12米在大龙骨上部焊接横卧大龙骨通长一道，增加大龙骨侧向稳定及整体性。
5. 板材安装，纸面石膏板、石棉水泥板等用镀锌自攻螺丝固定。安装板材就位后，用电钻将板材、龙骨一起钻透，再用镀锌自攻螺丝拧紧，间距不大于200毫米。如用矿棉板粘贴在纸面石膏板基层上，应先在纸面石膏板上弹线用专用胶在板背面四周刷胶，待干后触手拉丝再粘贴，注意板面平整、板缝平直。
6. 纸面石膏板、石棉水泥板吊顶安装完毕后顶做饰面，如喷涂或刷涂顶棚毛面涂料、油漆、贴壁纸等，由单体设计选定。上述板材的U型轻钢龙骨吊顶，需将板面螺丝帽处用腻子找平，用与饰面材料配套的界面处理剂，对板面进行处理，再作饰面。T型铝合金龙骨吊顶，可以在安装吊顶板前，在下面做好饰面，龙骨安装后将板材就位即可。装饰石膏板、矿棉吸音板、铝合金方板和条板不再做饰面，但施工时需注意板面清洁。
7. 吊顶施工应注意各工种配合避免返工。吊顶上风口、灯具、烟探头、喷酒头等可在吊顶板材装后进行安装。T型明龙骨吊顶应在全面安装后，计算明龙骨及板面作最后调整以保证平直。
8. 轻钢龙骨吊顶大龙骨可以焊接，要注意防止车充或杆件变形，因此宜采取点焊，不采用细焊杀能电洗断续电焊，在大面积焊接前应做试验以确定焊接数，焊缝均为3mm厚。大龙骨也可采用抽芯铆钉固定，均需用前做试验，抽芯铆钉直径均为φ3。
9. 吊顶安装应搭施工马道。严禁踩吊项龙骨安装。纸面石膏板安装后，缝隙用KF腻子嵌缝，并书肢穿孔纸带。严格按产品出厂要求进行。矿棉吸音板采用874专用胶粘贴（874胶均由板材生产厂配套供应）。
10. 轻钢龙骨吊顶质量要求：按照装饰工程施工验收规范，补充如下：
(1) 用2米直尺检查，水平偏差不大于4毫米，接终处高差不大于2毫米。
(2) 明缝对直偏差，5米拉线检查不大于5毫米。
(3) 压条对直线偏差，5米拉直找检直不大于3毫米。
11. 图中钢筋吊杆在非上人吊顶和上人吊顶中，分别包括如下内容：
(1) 非上人吊顶：螺杆φ6，螺纹M6，螺母M6（GB1-86），垫圈φ6（GB95-85）。
(2) 上人吊顶：螺杆φ8，螺纹M8，螺母M8（GB41-86），垫圈φ8（GB95-85）。

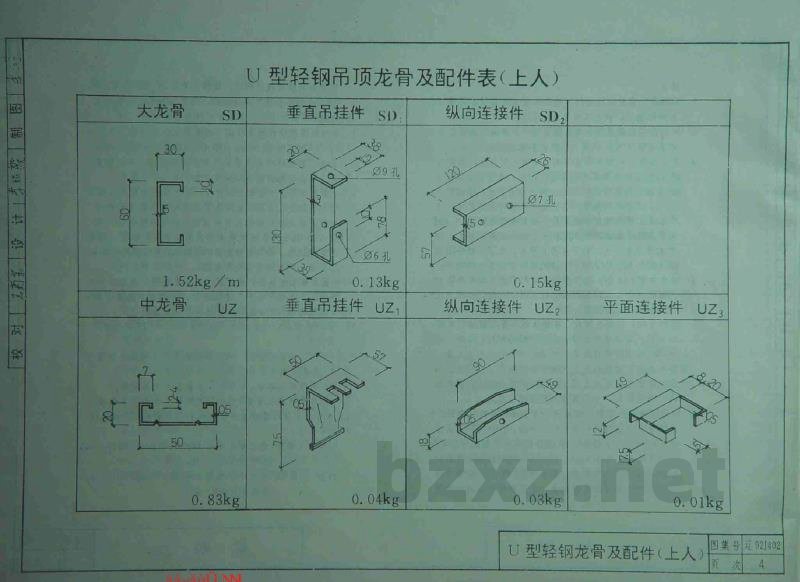

U型轻钢吊顶龙骨及配件表（上人）
图集号：92J402
大龙骨 SD：1.52kg/m
中龙骨 UZ：0.83kg/m
垂直吊挂件 SD38：0.13kg（9孔，26）
垂直吊挂件 UZ：0.04kg
纵向连接件 SD：0.15kg（7孔）
纵向连接件 UZ2：0.03kg
平面连接件 UZ3：0.01kg

U型轻钢龙骨及配件（上人）
图集号：92J402
大龙骨：15（12），120x12

U型轻钢吊顶龙骨及配件表（不上人）
大龙骨 BD：0.65kg/m (0.55kg/m)
中龙骨 UZ：0.83kg/m
垂直吊挂件 BD20(20) 8：0.07kg (0.06kg)
垂直吊挂件 UZ1：0.02kg
纵向连接件 BD：0.08kg（@7孔）
纵向连接件 UZ：0.03kg（@5孔）
平面连接件 UZ3：0.01kg
注：大龙骨、垂直吊挂件括号内尺寸用在UC38系列。
