【闽97G115】 防空地下室门框墙结构图(六级人防)

福建省建筑标准设计
防空地下室门框墙结构图 （六级人防）
批准部门：福建省建设委员会
主编单位：福建省建筑标准设计办公室
参编单位：福建省人民防空办公室、福州市人民防空办公室
图集号：闽97G115
批准文号：闽建科（97）55号
实行日期：1998年3月

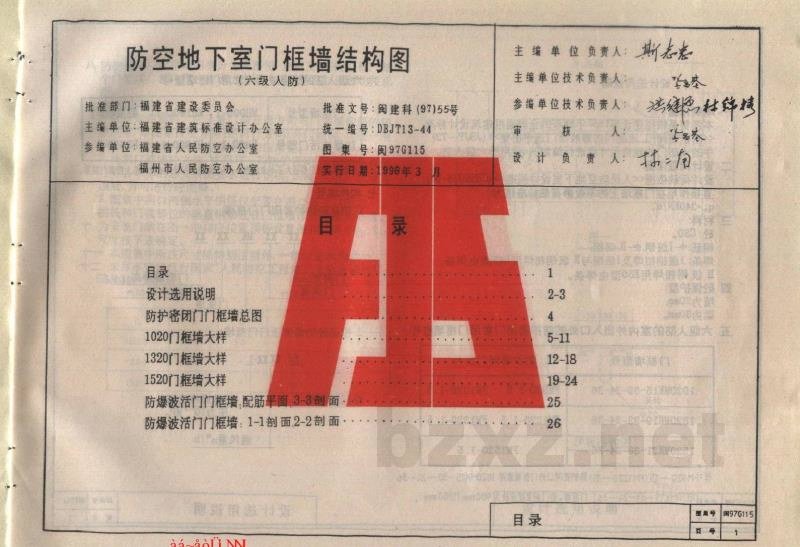

目录
1. 设计选用说明
2. 防护密闭门门框墙总图
3. 1020门框墙大样
4. 1320门框墙大样
5. 1520门框墙大样
6. 防爆波活门门框墙：配筋平面3-3剖面、1-1剖面、2-2剖面

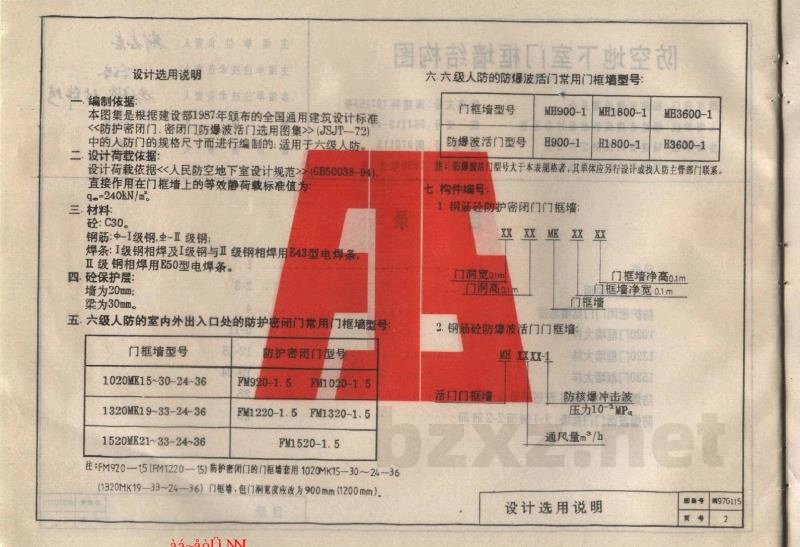

设计选用说明

一、编制依据
本图集是根据建设部1987年颁布的全国通用建筑设计标准《防护密闭门、密闭门、防爆波活门选用图集》（JSJT-72）中的人防门的规格尺寸而进行编制的，适用于六级人防。
设计荷载依据《人民防空地下室设计规范》（GB50038-94），直接作用在门框墙上的等效静荷载标准值为 q0=240kN/m²。

二、材料
1. 混凝土：C30。
2. 钢筋：I级钢、II级钢。
3. 焊条：I级钢相焊及I级钢与II级钢相焊用E43型电焊条；II级钢相焊用E50型电焊条。

三、混凝土保护层
1. 墙：20mm。
2. 梁：30mm。

四、六级人防的室内外出入口处的防护密闭门常用门框墙型号
1. 1020MK15-30-24-36
2. 1320MK19-33-24-36
3. 1520MK21-33-24-36

五、门框墙型号及对应门型
1. 防护密闭门型号：FM920-1.5, FM1020-1.5, FM1220-1.5, FM1320-1.5, FM1520-1.5
2. 防爆波活门型号：H900-1, MH900-1, H1800-1, MH1800-1, H3600-1, MH3600-1
注：防爆波活门型号大于本表规格者，其单体应另行设计或联系人防主管部门。

六、构件编号
1. 钢筋混凝土防护密闭门门框墙：XXMK（XX为门洞宽a，m为门洞高a，m为门框墙净高，m为门框墙净宽）
2. 钢筋混凝土防爆波活门门框墙：MHXXXX-1（XXXX为活门型号编号）

七、技术性能参数（防爆波活门）
1. 防护能力：防核爆冲击波
2. 设计压力：10MPa
3. 通风量：m²/h
注：FM920-1.5（FM1220-1.5）防护密闭门的门框墙套用1020MK15-30-24-36（1320MK19-33-24-36）门框墙，但门洞宽度应改为900mm（1200mm）。

八、图集聚集说明
本图集分为两部份：总图及单体图（即：单个门框墙）。单体图中未示出之尺寸、配筋及立面图均按总图。

九、注意事项
1. 使用本图集时，应注意门扇开启方向与门框墙配筋的相互关系。本图集按反方向（逆时针方向）开门绘制。若开门方向相反，配筋也要相应改变。
2. 浇筑门框墙混凝土之前，按JSJT-72防护密闭门等各单体的总安装图要求进行预埋、预留门式悬板活安装，检查无误后，方可进行混凝土浇捣。
3. 图集中洞口两侧水平钢筋仅配置在洞口高度范围内；挡板和门槛部位的垂直钢筋应在门框墙净宽范围内布满。

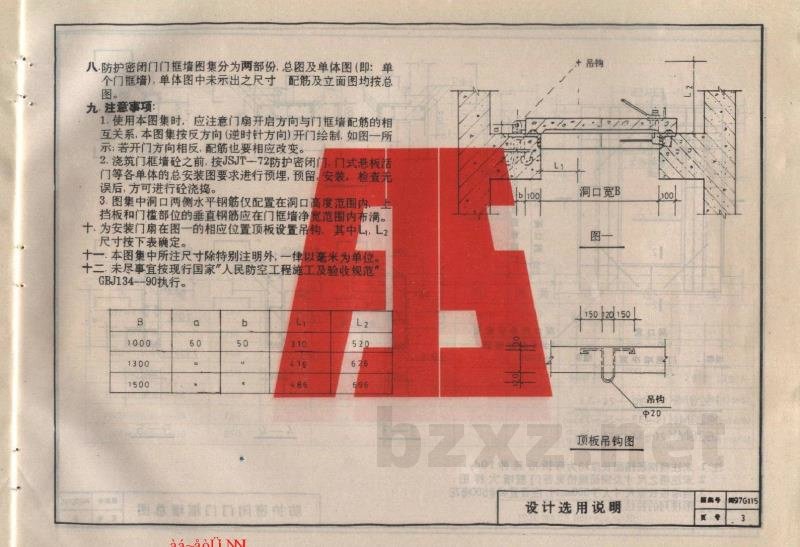

4. 为安装门扇，在图一的相应位置顶板设置吊钩，其中，L2尺寸按下表确定。
5. 本图集中所注尺寸除特别注明外，以毫米为单位。
6. 未尽事宜按现行国家《人民防空工程施工及验收规范》GBJ134-90执行。

十、顶板吊钩尺寸表
（注：OCR识别数据如下，供参考）
洞口宽B: 1000, 1300, 1500
L2: 520, 620, 720 (对应50, 60, 70等变量可能存在OCR误差，建议以原图为准)

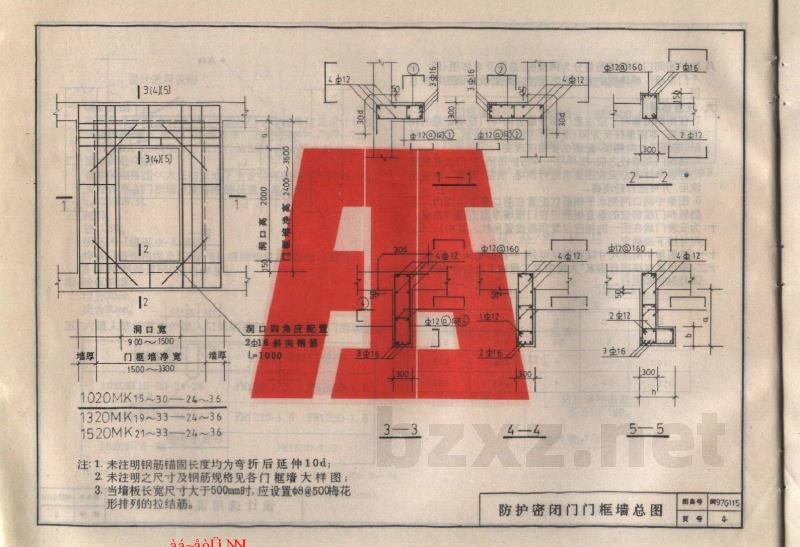

十一、防护密闭门门框墙总图及大样图说明
1. 门框墙尺寸：
- 墙厚：350, 400, 450, 500, 600, 700, 800等（根据具体型号）
- 洞口宽：900~1500
- 门框墙净宽：1500~3300
2. 钢筋配置：
- 洞口四角应配置Φ16斜向钢筋，L=1000。
- 未注明钢筋锚固长度均为弯折后延伸10d。
- 未注明之尺寸及钢筋规格见各门框墙大样图。
- 当墙板长宽尺寸大于500mm时，应设置Φ6@500梅花形排列的拉结筋。
3. 剖面图编号：3-3, 4-4, 5-5等，对应不同的门框墙位置。
4. 示例型号：1020MK15(16), 1020MK15(16)-24~30等。

（注：原文中包含大量OCR识别错误的字符，如人名、页码、无关水印等，已剔除。具体钢筋规格、详细剖面尺寸请参照原标准图集图纸。）
