【闽2004G101】 住宅现浇钢筋混凝土板式楼梯

住宅现浇钢筋混凝土板式楼梯

批准单位：福建省建设厅
组织单位：福建省建设科技发展促进中心
主编单位：福建省建筑设计研究院
实行日期：2004年5月1日
批准文号：闽建科（2004）12号
统一编号：DBJT13-66
图集号：1204G101

目录（部分）：

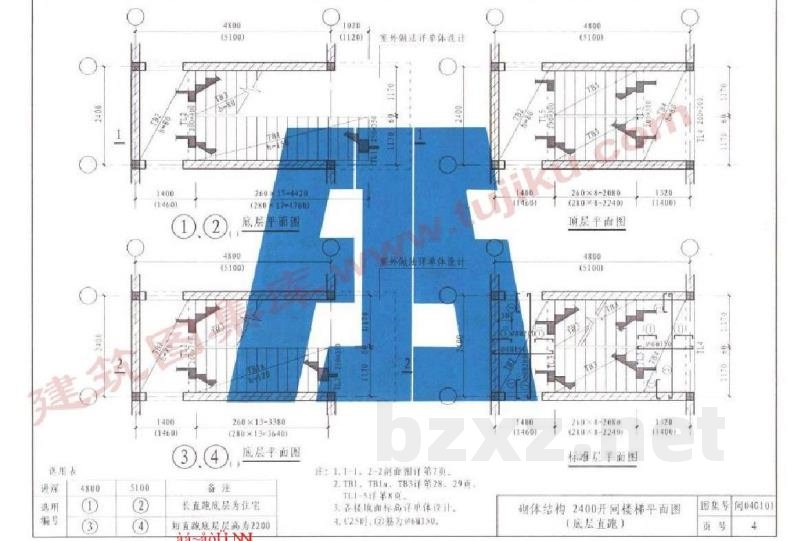

- 砌体结构2400开间楼梯平面图（底层直跑）

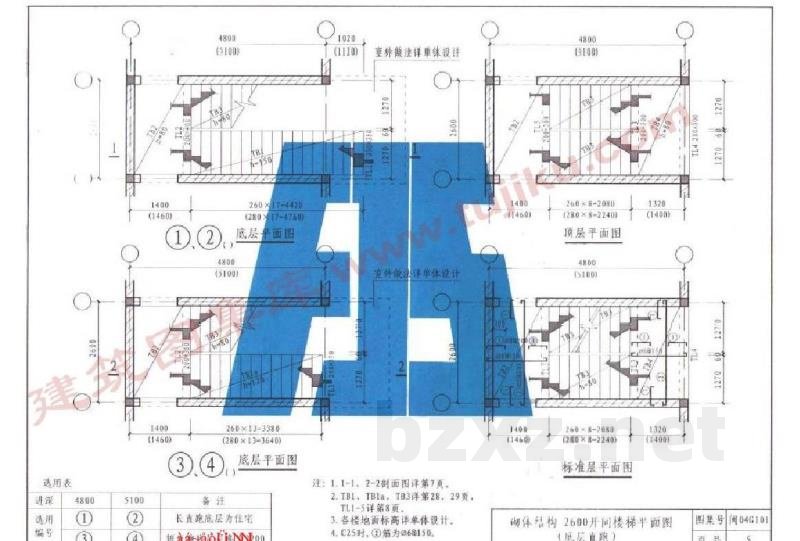

- 砌体结构2600开间楼梯平面图（底层直跑）
- 砌体结构2700开间楼梯平面图（底层直跑）
- 砌体结构楼梯1-1、2-2剖面图（底层直跑）
- 砌体结构2400开间楼梯梁配筋（底层直跑）
- 砌体结构2600开间楼梯梁配筋（底层直跑）
- 砌体结构2700开间楼梯梁配筋（底层直跑）
- 砌体结构2400开间楼梯平面图（底层不等跑）
- 砌体结构2600开间楼梯平面图（底层不等跑）
- 砌体结构2700开间楼梯平面图（底层不等跑）
- 框架结构楼梯1-1、2-2剖面图（底层直跑）
- 框架结构2600开间楼梯梁配筋（底层直跑）
- 框架结构2700开间楼梯梁配筋（底层直跑）
- 框架结构2600开间楼梯平面图（底层不等跑）
- 框架结构2700开间楼梯平面图（底层不等跑）

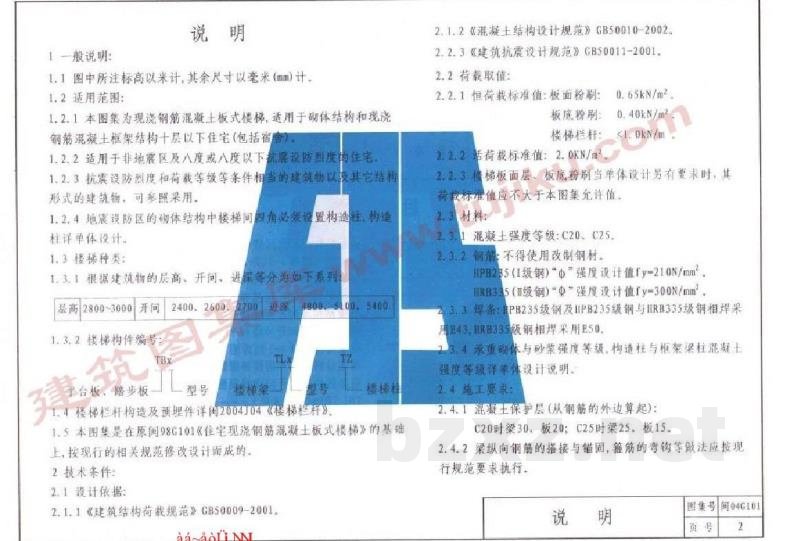

1 一般说明

1.1 图中所注标高以米计，其余尺寸以毫米（mm）计。

1.2 适用范围
1.2.1 本图集为现浇钢筋混凝土板式楼梯，适用于砌体结构和现浇钢筋混凝土框架结构十层以下住宅（包括宿舍）。
1.2.2 适用于非地震区及八度或八度以下设防烈度的地区。
1.2.3 抗震设防烈度和荷载等级等条件相当的建筑或采用其它结构形式的建筑物，可参照采用。
1.2.4 地震设防区的砌体结构中楼梯间四角必须设置构造柱，构造柱详单体设计。

1.3 楼梯种类
1.3.1 根据建筑物的层高、开间、进深等分为如下系列：
- 开间：2400、2600、2700
- 进深：4800、5100、5400
- 层高：2800-3000

1.3.2 楼梯构件编号：
- TBx：楼梯板
- 型号：楼格靠
- 规号：建台护节板

1.4 楼梯栏杆构造及预埋件详2004G104《楼梯栏杆》。

1.5 本图集是在原闽98G101《住宅现浇钢筋混凝土板式楼梯》的基础上，按现行的相关规范修改设计而成的。

2 技术条件

2.1 设计依据
2.1.1 《建筑结构荷载规范》GB50009-2001
2.1.2 《混凝土结构设计规范》GB50010-2002
2.1.3 《建筑抗震设计规范》GB50011-2001

2.2 荷载取值
2.2.1 恒荷载标准值：
- 板面粉刷：0.65kN/m²
- 板底粉刷：0.40kN/m²
- 楼梯栏杆：1.0kN/m
2.2.2 活荷载标准值：2.0kN/m²
2.2.3 楼梯板面层、板底粉刷当单体设计另有要求时，其荷载标准值应不大于本图集允许值。

2.3 材料
2.3.1 混凝土强度等级：C20、C25。
2.3.2 钢筋不得使用改制钢材：
- HPB235（I级钢）：强度设计值fy=210N/mm²
- HRB335（III级钢）：强度设计值fy=300N/mm²
- 焊接要求：HPB235级钢及HRB335级钢相焊采用E43焊条；HRB335级钢相焊采用E50焊条。
2.3.3 承重砌体与砂浆强度等级、构造柱与框架梁柱混凝土强度等级详单体设计说明。

2.4 施工要求
2.4.1 混凝土保护层（从钢筋的外边算起）：
- C20时：梁30mm、板20mm
- C25时：梁25mm、板15mm
2.4.2 梁纵向钢筋的搭接与锚固、箍筋的弯钩等做法应按现行规范要求执行。

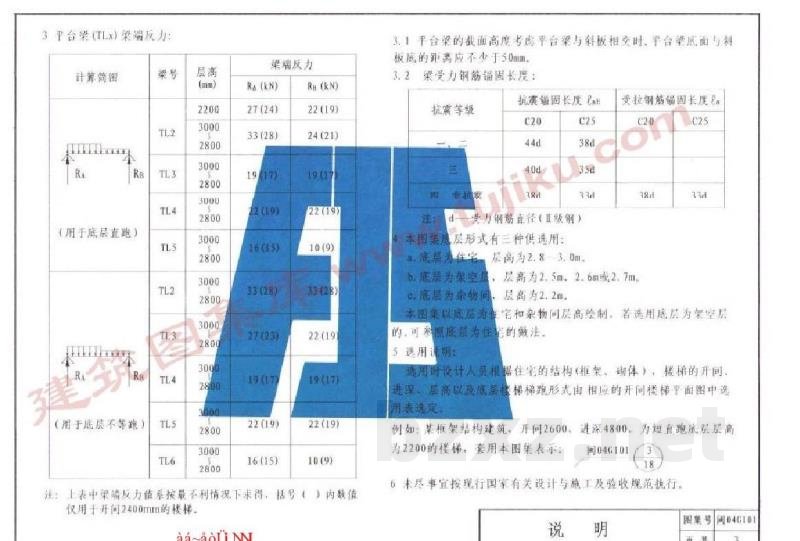

3 台板（TLX）翼端反力

注：上表中梁端反力值按最不利情况下求得，括号内数值仅用于开间2400mm的楼梯。

平台梁截面高度当平台平与梯板相交时，平台梁底面与梯板底的距离应不少于50mm。

3.2 梁受力钢筋锚固长度
- 抗震等级：非抗震时，C20混凝土锚固长度为44d，C25为38d；抗震时，C20为40d，C25为33d。（d为受力钢筋直径）

4 选用说明

4.1 选用时设计人员应根据住宅的结构（框架、砌体）、楼梯的开间、进深、层高以及楼梯跑形式由相应的开间同楼梯平面图中选用。

4.2 选用表示例：
- 砌体结构2400开间楼梯平面图（底层直跑）：进深4800(5100)，编号①②③，对应梁尺寸260x13-3380 (280x13-3640)。
- 砌体结构2600开间楼梯平面图（底层直跑）：进深4800(5100)，编号③，对应梁尺寸260x17-4420 (280x17-4760)。
- 砌体结构2700开间楼梯平面图（底层直跑）：进深4800(5100)，编号②④，对应梁尺寸260x13-3380 (280x13-3640)。

4.3 备注：
1. 长直跑底层为住宅，底层层高为2200。
2. 剖面图及梁板详图见相应页码（如1-1、2-2剖面图详第7页，TL1-5详第8页等）。
3. 各楼地面标高详单体设计。
4. C25时，箍筋为φ6@150。

5 未尽事宜按现行国家有关设计与施工及验收规范执行。

（注：因OCR识别限制，具体图纸页码及详细尺寸表格中的部分数字可能不完整，请以正式发布的图集原件为准。）
