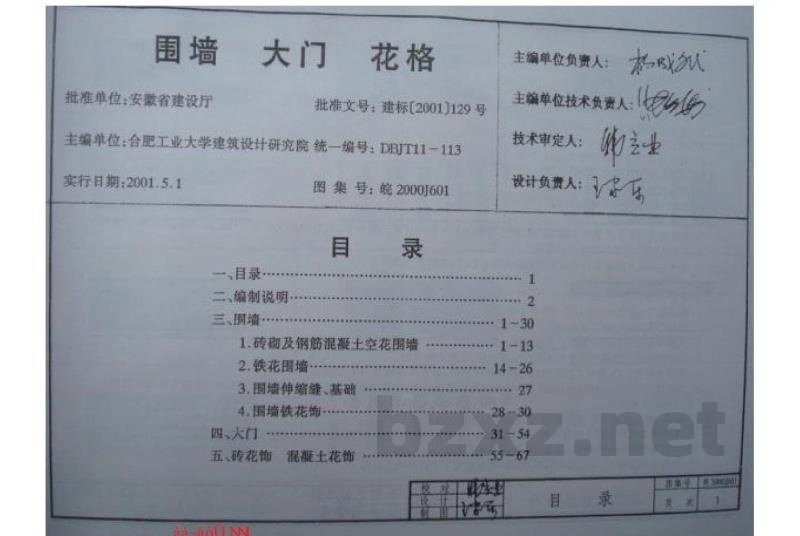

【皖2000J601】 围墙、大门、花格

围墙 大门 花格

批准单位:安徽省建设厅 主编单位负责人:

批准文号:建标[2001]129号 主编单位技术负责人:

主编单位:合肥工业大学建筑设计研究院 统一编号: DBJT11-113 技术审定人:

实行日期:2001.5.1 设计负责人:

图集号:皖 2000J601

目 录

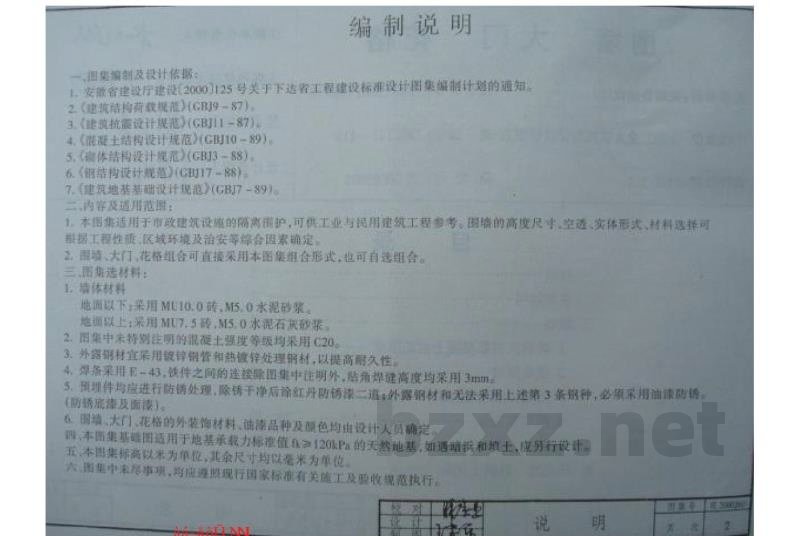

编制说明

一、图集编制及设计依据：

1. 安徽省建设厅建设(2000)125号关于下达省工程建设标准设计图集编制计划的通知。
2. 《建筑结构荷载规范》(GBJ9-87)。
3. 《建筑抗震设计规范》(GJJ11-87)。
4. 《混凝土结构设计规范》(G BJ10-89)。
5. 《砌体结构设计规范》(GBJ3-88)。
6. 《钢结构设计规范》(GBJ17-88)。
7. 《建筑地基基础设计规范》(G B J 7 - 89 ) .

二、内容及适用范围：

1. 本图集适用于市政建筑工程的隔声围护，可供工业与民用建筑工程参考。围墙的高度尺寸、空腹、实体形式、材料选择可根据工程性质、区域环境及治安等综合因素确定。
2. 围墙、大门、花格组合可直接采用本图集组合形式，也可自选组合。

三、图集选材：

1. 墙体材料
   地面以下：采用 MU10.0 砖、M5.0 水泥砂浆。
   地面以上：采用 MU7.5 砖，M5.0 水泥石灰砂浆。
2. 图集中未特别注明的混凝土强度等级均采用 C20。
3. 外露钢材宜采用镀锌钢管和热镀锌处理钢材，以提高耐久性。
4. 焊条采用 E=43，铁件之间的连接除图中注明外、角焊缝焊脚高度均采用 3mm。
5. 预埋件均应进行防锈处理，除锈干净后涂红丹防锈漆二道。外露钢材和无法采用上述第3条钢件，必须涂刷油漆防腐。（防锈底漆及面漆）。
6. 围墙、大门、花格的外装饰材料、油漆品种及颜色均由设计人员确定。

四、本图集基础图适用于地基承载力标准值 $f_{sk} \geq 120 kPa$ 的天然地基，如遇填坑和填土，应另行设计。

五、本图集标高以米为单位，其余尺寸均以毫米为单位。

六、图中未尽事项，均应遵照现行国家标准有关施工及验收规范执行。

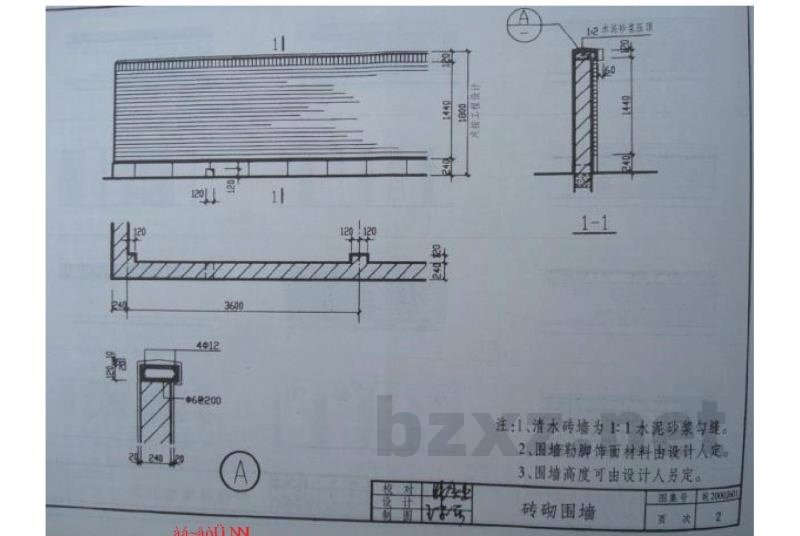

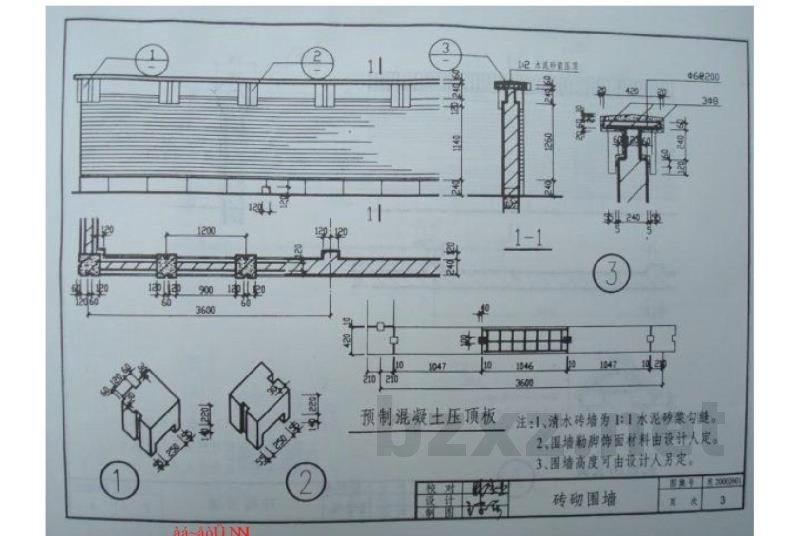

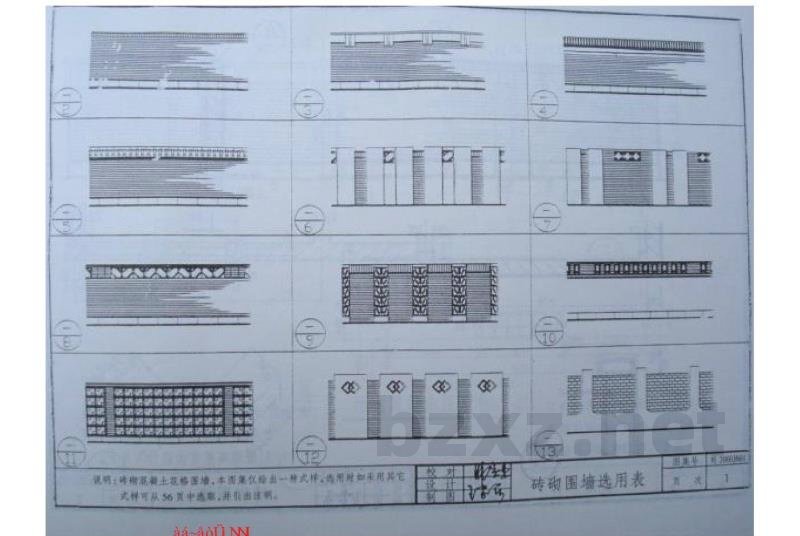

说明：砖砌围墙土花格围墙，本图集仅给出一种式样，使用户如有其它式样可从56页中选取，并示出注释。
