【西南18J517】 厨房、卫生间、浴室设施

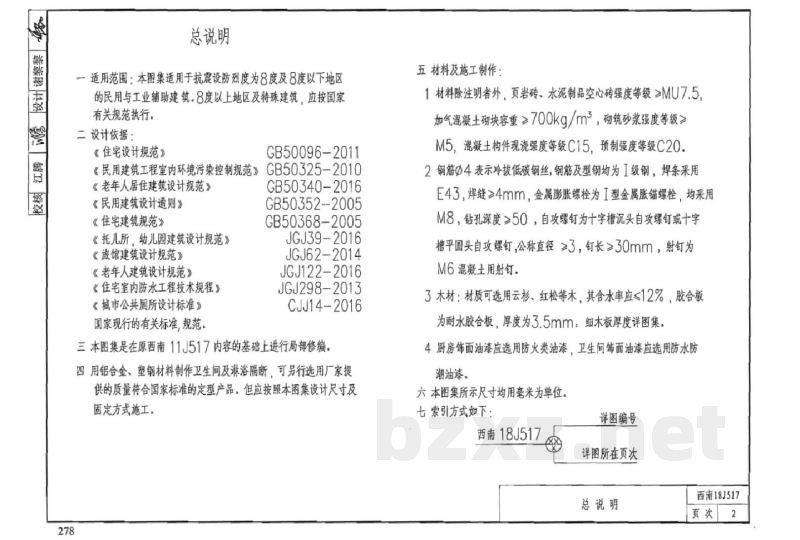

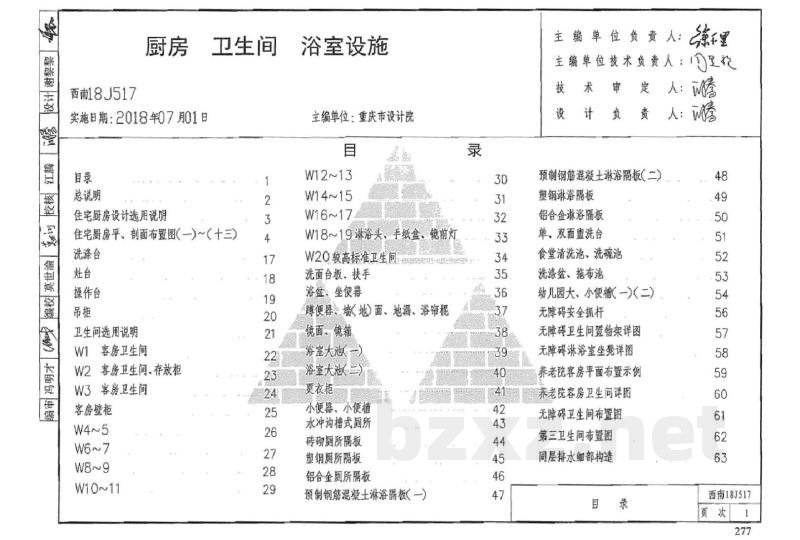

厨房卫生间 】浴室设施 西南18J517 重庆市设计院编制 a 工 再 西南18J517 厨房 实施日期：2018年0701日 目录 总说明 住宅厨房设计选用说明 卫生间 2 3 住宅厨房平、剖面布置图（一)～（十三）洗涤台 灶台 操作台 吊柜 卫生间选用说明 W1客房卫生间 W2客房卫生间、存放柜 W3客房卫生间 客房壁柜 W4~5 W6~7 W8~g W10~11 4 17 18 19 20 21 22 23 24 25 26 27 28 29 浴室设施 主编单位：重庆市设计院 目 W12~13 W14~15 W16~17 W18~19淋浴头、手纸盒、镜前灯录 W20较高标准卫生间 洗面台板、扶手 浴盘、坐便器 薄便器、墙（地）面、地漏、浴帘棍镜面、镜箱 洛室大池（一） 浴室大泌（） 更衣柜 小便器、小便槽 水冲沟槽式厕所 砖砌厕所隔板 塑钢厕所隔板 铝合金厕所隔板 预制钢筋混凝土淋浴隔板（一）30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 主编单位负责人： 续理 主编单位技术负责人：至记 技 设 术审 计负 定 贵 人：W 人： 预制钢筋混凝土淋浴隔板（二）塑钢淋浴隔板 铝合金淋浴隔板 单、双面盟洗台 食堂清洗池、洗碗池 洗涤盆、拖布池 幼儿园大、小便槽（一)(二) 无障碍安全抓杆 无障碍卫生间置物架详图 无障碍淋浴室坐冕详图 养老院客房平面布置示例 养老院客房卫生间详图 无障碍卫生间布置图 第三卫生间布置图 同层排水细部构造 录 目 48 49 50 51 52 53 54 56 57 58 59 60 61 62 63 西南18J517 页欢 277 M 总说明 一适用范围：本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑.8度以上地区及特殊建筑，应按国家有关规范执行。 二设计依据： 《住宅设计规范》 GB50096-2011 GB50325-2010 《民用建筑工程室内环境污染控制规范》（《老年人居住建筑设计规范》 《民用建筑设计通则》 《住宅建筑规范》 《托儿所，幼儿园建筑设计规范》《旅馆建筑设计规范》 《老年人建筑设计规范》 《住宅室内防水工程技术规程》《城市公共厕所设计标准》 国家现行的有关标准，规范 GB50340-2016 GB50352-2005 GB50368-2005 JGJ39-2016 JGJ62-2014 JGJ122-2016 JGJ298-2013 CJJ14-2016 三本图集是在原西南11J517内容的基础上进行局部修编四用铝合金、塑钢材料制作卫生间及淋浴隔断，可另行选用厂家提供的质量符合国家标准的定型产品，但应按照本图集设计尺寸及固定方式施工。 278 五材料及施工制作： 1材料除注明者外，页岩砖、水泥制品空心砖强度等级≥MU7.5、加气混凝土硼块容重≥700kg/m2，筑砂浆强度等级>M5，混凝土构件现浇强度等级C15，预制强度等级C202钢筋の4表示冷拔低碳钢丝，钢筋及型钢均为I级钢、焊条采用E43.焊缝≥4mm，金属膨胀螺栓为I型金属胀锚螺栓，均采用M8，钻孔深度>50，自攻螺钉为十字槽沉头自攻螺钉或十字槽平圆头自攻螺钉，公称直径>3，钉长≥30mm，射钉为M6混凝土用射钉。 3木材：材质可选用云杉、红松等木，其含水率应<12%，胶合板为耐水胶合板，厚度为3.5mm，细木板厚度详图集。4厨房饰面油漆应选用防火类油漆，卫生间饰面油漆应选用防水防潮油漆。 六本图集所示尺寸均用毫米为单位。七索引方式如下： 西南18J517 详图编号 详图所在页次 总说明 西南18J517 页次2 遥谨赖刻 工 本图集厨房墙体厚度和材质由个体设计确定，住宅厨房设计选用说明 6厨房木制品面漆及里漆均应选用防火漆另详单体设计：木制品选用五金件连接件由2 本图集单一厨房的入口开门方式为推拉门单体设计可另行确定，厨房门应在下部设有效截面积不小于0.02m2的圖定百叶，或距地面留出不小于30mm的缝膝。3厨房管井用100厚MU10水混空心砖或容重为700kg/m2加气混凝土砌块M5水泥砂浆封硼，距楼地面@500高预埋Φ6辖筋一道理入墙内长度不小于300端头折弯60。 4 厨房上下水管、燃气管的布置详单体设计5 楼地面、墙面作法详单体设计。住宅厨房交压式排风道系统设计选用参考表截面尺寸 用途系列 厨 房 选用型号 A-C-6 A-C-12 A-C-18 A-C-24 A-C-33 A-C-48 (axb) 250x250 320x250 400x300 500x350 500x400 600x600 楼板预窗洞口尺寸 (+d)x（btd 350x300 420x300 500x350 600x400 600x450 700x650 制品厚度 (mm) 115 15 15 15 15 15 单体设计另行确定。 变压式排风邀参照国标<16J916-1住宅排气邀（—）>进行设计。7 8 索引方式： 是K*\为索引详图号，其中上角标””表示厨房带阳台，”*表示厨房平面编号。适用层数 等截面 6 ≤12 20 ≤26 ≤35 ≤48 变裁面 适用层高 (mm) 2800~3300 2800~3300 2800~3300 2800~3300 2800~3300 2800~3300 风幅型号 A-C-@300 A-C-@300 A-C-@450 A-C-600 A-C-0600 A-C-@600 住宅厨房设计选用说明 西南18J517 页次3 279 0 竖向管线区 2 直排式燃气热水器 04 008 0 008 注：墙体内虚线示排烟孔位置 280 00 600 1200 E 800 800 400 -b 冰箱 800 2700 K1 （4.86m2） 吊顽线 1-1 变压式排风道 0 0081 006 0 02 整向督线区 12 直排式燃气热水器 0 008 00 008 300 600 1500 1800 800 3000 800 冰箱 400 800 K2 （5.40m2） 吊顽线 2-2 变压式排风道 住宅厨房平、剖面布置图（一）西南18J517 页欢
