【苏J03-2001】 W-LC轻质高强镁质复合墙板构造

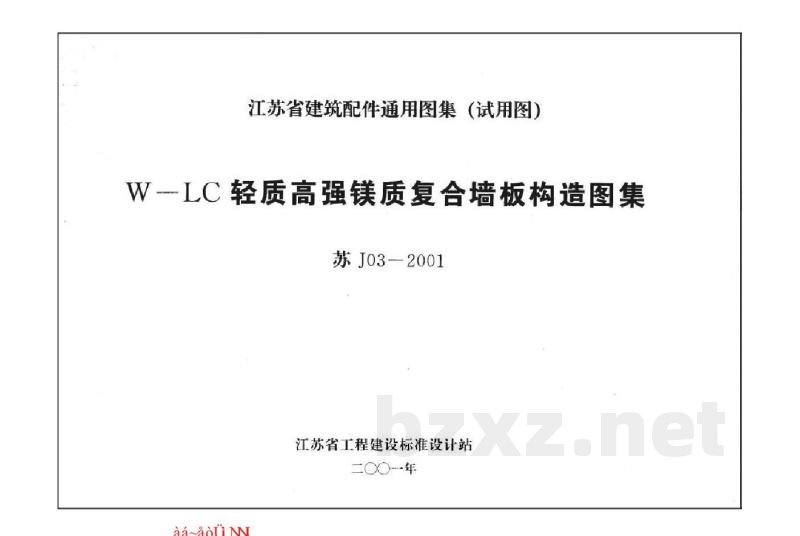

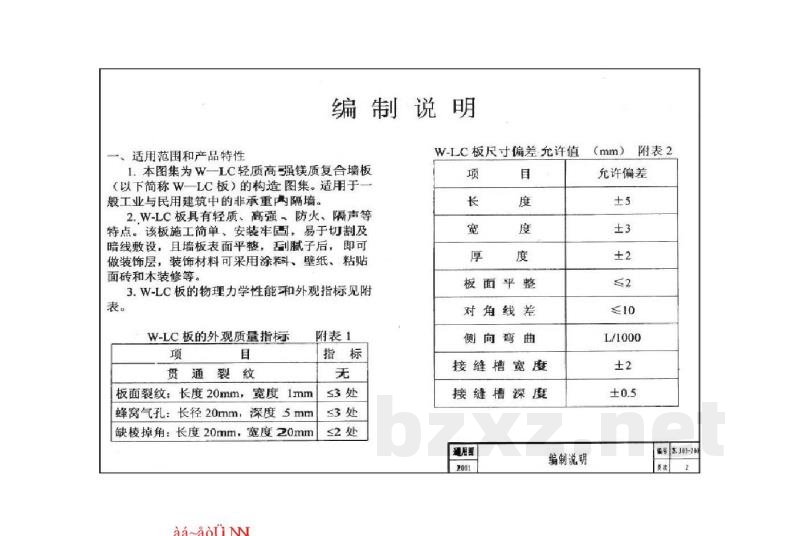

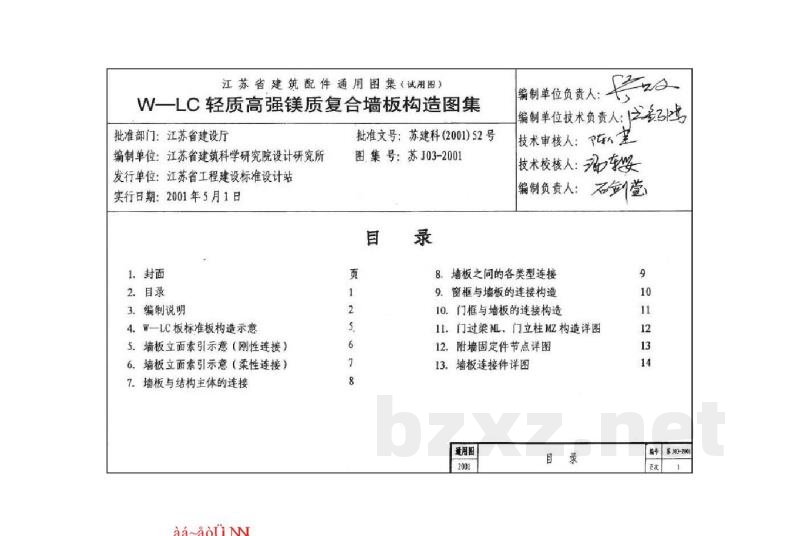

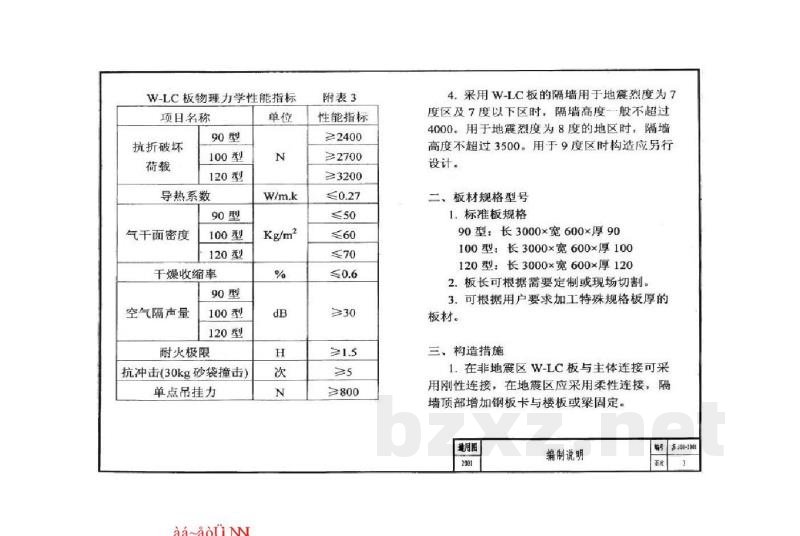

阡 鬼 码蟀 极 胞瘾蛇 Z4JITJ-2KA 磺极 W-LC （ 挪 ） 燎嗽菌替 Z4JITJ005— 2001-11-08茶 J03-2001 2001-11-18小 阡蟀极鬼柒 aa~aou 江苏省建筑配件通用图集（试用图）WLC轻质高强镁质复合墙板构造图集苏J03—2001 江苏省工程建设标准设计站 二0O年 aaaou 江苏省建筑配件通用图集（试用图）W一LC轻质高强质复合墙板构造图集批准部门：江苏省建设厅 编制单位：江苏省建筑科学研究院设计研究所发行单位：江苏省工程建设标准设计站实行日期：2001年5月1日 1.封面 2.目录 3.编制说明 4.W一LC板标准板构造示意 5.墙板立面索引示意（刚性连接）6.墙板立面素引示意（柔性连接）7.墙板与结构主体的连接 aaaou 批准文号：苏建科（2001)52号 图集号：苏J03-2001 目录 页 2 5. 6 7 8 编制单位负责人：一 a 编制单位技术负责人： 技术审核人：望 技术校核人：转安 编制负责人：不剑莹 8.墙板之间的各类型连接 9.窗框与墙板的连接构造 10.门框与墙板的连接构造 11.门过梁ML、门立柱MZ构造详图12.附墙固定件节点详图 13.墙板连接件详图 通用阳 2001 目录 9 10 11 12 13 14 #号5103-20 更 一适用范围和产品特性 编制说明 W-LC板尺寸偏差充许值 1.本图集为W一LC轻质高强镁质复合墙板（以下简称W一LC板）的构造图集。适用于般工业与民用建筑中的非承重隔墙。2.W-LC板具有轻质、高强防火、隔声等特点。该板施工简单、安装牢固，易于切割及暗线敷设，且墙板表面平整，刮腻子后，即可做装饰层，装饰材料可采用涂料、壁纸、粘贴面砖和木装修等。 3.W-LC板的物理力学性能和外观指标见附表。 W-LC板的外观质量指标 项 目 贯通裂纹 板面裂纹：长度20mm，宽度1mm 深度5mm 蜂窝气孔：长径20mm， 缺棱掉角：长度20mm，宽度20mmaaaou 附表1 指标 无 ≤3处 ≤3处 ≤2处 项 长 宽 厚 板面 目 度 度 度 整 平 对角 线差 弯曲 侧向 接缝槽 宽度 接缝槽深度 通用图 2091 编制说明 (mim) 附表2 充许偏差 ±5 ±3 ±2 ≤2 ≤10 L/1000 ±2 ±0.5 高J63-20 W-LC板物理力学性能指标 项目名称 90型 抗折破坏 荷载 100型 120型 导热系数 90型 气干面密度 100型 120型 干燥收缩率 90型 空气隔声量 100型 120型 耐火极限 抗冲击（30kg砂袋撞击） 单点吊挂力 aaaou 单位 N W/m.k Kg/m2 % dB H 次 N 附表3 性能指标 ≥2400 ≥2700 ≥3200 ≤0.27 50 ≤60 ≤70 ≤0.6 ≥30 ≥>1.5 >5 ≥800 4.采用W-LC板的隔墙用于地震烈度为7度区及7度以下区时，隔墙高度一-般不超过4000。用于地震烈度为8度的地区时，隔墙高度不超过3500。用于9度区时构造应另行设计。 二、板材规格型号 1.标准板规格 90型：长3000×宽600x厚90 100型：长3000×宽600x厚100 120型：长3000×宽600×厚120 2.板长可根据需要定制或现场切割。3.可根据用户要求加工特殊规格板厚的板材。 三、构造措施 1.在非地震区W-LC板与主体连接可采用刚性连接，在地震区应采用柔性连接，隔墙顶部增加钢板卡与楼板或梁固定，通月图 2001 编制说明 编号苏西3-00 更淡 2.墙板之间应在接缝企口槽上满涂胶结材料，安装就位，挤出胶泥后，在板缝处铺贴一层玻纤网格布，再用腻子刮平。墙板的十字型，工字型L型连接，除采用胶结材料外应在连接处采用加Φ6钢筋的加强措施。3.墙板与门框连接，应先安装预制门立柱及门过梁，然后将门框固定在门立柱上。墙板与窗框连接，可在板内预埋木砖或铁件，亦可在安装时用轻质墙体专用螺栓连接。4.墙板用于潮湿环境时，墙板下应做高出地面100mm以上的C20细石混凝土墙垫。四、墙板饰面的一般做法 1.基底处理：在墙板安装完成，接缝处理后清扫板面浮灰，然后用多用胶液满涂一遍。2.涂料墙面或壁纸墙面：在基底处理后刮石膏腻子一道并打磨，然后喷内墙涂料或粘贴壁纸。 3.木装修墙面：在基底处理后，用射钉固定木龙骨再做胶合板面层及油漆饰面。aa~aou 4.面砖墙面：在基底处理后，用12厚1：3水泥砂浆打底，6厚1：2.5水泥砂浆粉面，然后粘贴面砖。 5.普通抹灰粉面：基底处理后，用6厚1：1：6水泥石灰砂浆打底，6厚1：2水泥砂浆粉面。 五、附加说明 1.W-LC板的施工安装应按照单体设计和构造图集的要求，并执行DB32/T458一2001《W-LC轻质高强镁质复合墙体材料施工及验收规程》。 2.本图集索引方式 一详图编号 苏J03-2001 通用图 2001 X 一详图所在页 编制说明 苏103-208 编号 面皮
