【闽2002J20(1)】 住宅厨房卫生间变压式排风道选用图集（一）

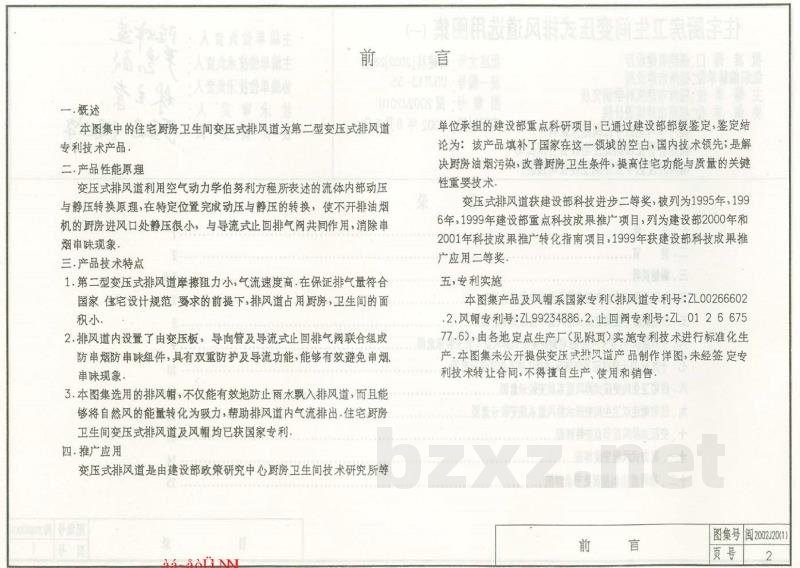

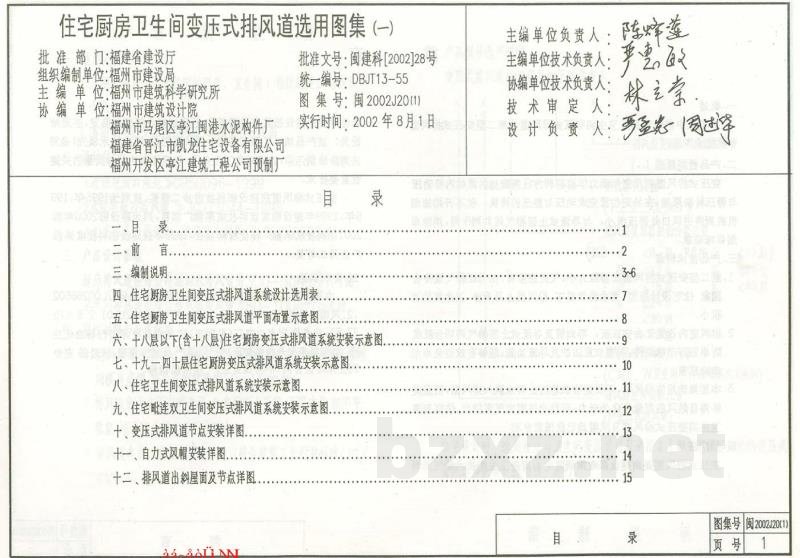

福建省建筑标准设计 住宅厨房卫生间变压式排风道选用图集（一）DBJT13-55 图集号：闽2002J20（1） 2002 aa~aouNNU 住宅厨房卫生间变压式排风道选用图集（一）批准部门福建省建设厅 组织编制单位：福州市建设局 主编单位·福州市建筑科学研究所协编单位：福州市建筑设计院 福州市马尾区亭江闽港水泥构件厂楚光您 o9 福建省晋江市凯龙住宅设备有限公司福州开发区亭江建筑工程公司预制厂一、目　录 二、前言． 三、编制说明。 批准文号：闽建科[2002]28号 统一编号：DBJT13-55 图集号：闽2002J20(1） 实行时间：2002年8月1日 目录 四、住宅厨房卫生间变压式排风道系统设计选用表五、住宅厨房卫生间变压式排风道平面布置示意图六、十八层以下（含十八层准宅厨房变压式排风道系统安装示意图..七、十九一四十层住宅厨房变压式排风道系统安装示意图八住宅卫生间变压式排风道系统安装示意图九、住宅毗连双卫生间变压式排风道系统安装示意图，十、变压式排风道节点安装详图十一、自力式风帽安装详图. 十二、排风道出斜屋面及节点详图aaaou NN E 出 陈婷 主编单位负责人 華业 主编单位技术负责人： 协编单位技术负责人： 林主掌 技术审定人 设计负责人鱼（图过车 设品 中 3~6 8 电质 10 11 12 13 14 15 目 录 中国家 图集号闵2002J20(1） 页号 一概述 和入意贵生 多西意菜人爱贵朱好业单主 喜手人费贵乐站过单能# （一）集图用我风变商工家 前ysn家言 文事所 热 Ce-EO修光 O0LOOS赔号卖遇 本图集中的住宅厨房卫生间变压式排风道为第二型变压式排风道专利技术产品 二产品性能原理 变压式排风道利用空气动力学伯努利方程所表述的流体内部动压与静压转换原理，在特定位置完成动压与静压的转换，使不开排油烟机的时房进风口处静压很小，与导流式止回排气阅共同作用，消除串烟串味现象， 三.产品技术特点 1第二型变压式排风道摩擦阻力小，气流速度高在保证排气量符合国家 住宅设计规范 要求的前提下，排风道占用厨房，卫生间的面积小。 2.排风道内设置了由变压板，导向管及导流式止回排气阅联合组成防串烟防串味组件，具有双重防护及导流功能·能够有效避免串烟串味现象 3.本图集选用的排风帽，不仅能有效地防止雨水飘入排风道，而且能够将自然风的能量转化为吸力，帮助排风道内气流排出·住宅厨房卫生间变压式排风道及风帽均已获国家专利四.推广应用 变压式排风道是由建设部政策研究中心厨房卫生间技术研究所等aa_aou NN 单位承担的建设部重点科研项目，已通过建设部部级鉴定，鉴定结论为：该产品填补了国家在这一领域的空白，国内技术领先：是解决厨房油烟污染，改善厨房卫生条件，提高住宅功能与质量的关键性重要技术， 变压式排风道获建设部科技进步二等奖，被列为1995年，1996年，1999年建设部重点科技成果推广项目，列为建设部2000年和2001年科技成果推广转化指南项目，1999年获建设部科技成果推广应用二等奖， 五，专利实施 联就精装，三 本图集产品及风帽系国家专利（排风道专利号：ZL002666022、风帽专利号：ZL99234886.2、止回阀专利号：ZL012667577.6），由各地定点生产厂（见附页）实施专利技术进行标准化生产.本图集未公开提供变压式排风道产品制作详图·未经签定专利技术转让合同，不得捷自生产，使用和销售电 清家安定贝所教设生工华业 信社受总带物雅烫，十 高装定活家扶，一十 行交领格出香二子 前 言 图集号闽200220(1） 页号 2 一，适用范围 编制 说明 1.本图集适用于各类住宅的厨房、卫生间（包括新建住宅和旧房改造） 2.本图集中的变压式排风道适用于各种层高二、设计依据 1《住宅设计规范》GB50096-19992.《住宅厨房排风道》JG/T3044-19983《变压式排风道》（排风道专利号：ZL00266602.2）三、产品设计参数 网带发纸 五，产品型号选用说明 战技升发资 -aAa 变压式排风道标识代号如下形式表示X 清显A长婚免 风联专社 厨房排风道按每台排油烟机排风量为300-500m%h考虑卫生间排风道按每台排风机排风量为80-100m/h考虑四。制作材料与质量标准 1.排风管道应采用M20高强度水泥砂浆和铁丝网或玻璃纤维网用模具成型，排风道的壁厚为10-15mm.2.排风道的内表面应当光滑，外表面应当平整，不得有凸凹不平现象，端面应当平直方正无毛边3.排风道各加工部位的尺寸公差应符合建筑工业行业标准（JGT3044-1998）之规定 aa aou NN X X 做变德使 排风道安装在某楼层位置 1.2.3...） 建筑总楼层数 (1.2.3...33..40） 排风道使用总层数分类代号 （厨房 A B D G H K <6层卫生间B 《12层 18层 《24层 《30层 <40层 按排风道使用场所代号 G K 《12层） ≤24层 《40层 （C厨房，W卫生间，WW吡连双卫生间）排风道技术特征代号 (P变压式排风道） 住宅设计时，选用厨房与卫生间变压式排风道按表1住宅厨房卫生间变压式排风道系统设计选用表进行。 编 制 说 明 图集号闽20201） 页号 3 变压式排风道标识代号示例如下：1.PCA6-1 图 美专开在业办 PC厨房变压式排风道 A<6层楼用 6建筑总层数为6层楼 1安装使用在第1层 2.PCB12-4 PC 厨房变压式排风道 B≤12层楼用 精 12建筑总层数为12层楼 4安装使用在第4层 3.PCD18-15 PC 厨房变压式排风道 D<18层楼用 18建筑总层数为18层楼 15安装使用在第15层 aaaou N 自插器发地 4.PCG24-21 PC 厨房变压式排风道 G<24层楼用 明饰 味学分贵活 24 建筑总层数为24层楼 21安装使用在第21层 5.PCH30-25 PC 厨房变压式排风道 H≤30层楼用 30 建筑总层数为30层楼 25安装使用在第25层 6.PCK40-35 PC 厨房变压式排风道 K<40层楼用 40 建筑总层数为40层楼 35安装使用在第35层 和外装 工 7.PWB12-5 PW 卫生间变压式排风道 B<12层楼用 12建筑总层数为12层楼 5安装使用在第5层 8.PWG24-15 PW 卫生间变压式排风道 G<24层楼用 24 建筑总层数为24层楼 15安装使用在第15层 9.PWK40-35 PW 卫生间变压式排风道 K<40层楼用 40 建筑总层数为40层楼 35安装使用在第35层 编制 说明 图集号闽2002201） 页号 4 10.PWWB12-5 PWW 毗连双卫生间变压式排风道B12层楼用 12建筑总层数为12层楼 5安装使用在第5层 洗节书 泰计省排的 中店市经童康风 草直放雅大现实学 11.PWWG24-15 苏管出司 PWW吡连双卫生间变压式排风道 G≤24层楼用 24建筑总层数为24层楼 15安装使用在第15层 业 设带商 内国动自心外维器 质来：人日8# 成合国养际中医劳求品 长所资中科会 复身强安当道.01 12.PwwK40-28 PWW毗连双卫生间变压式排风道 K削《40层楼用 40建筑总层数为40层楼 28安装使用在第28层 aa~aou NN #直 新风裤门工动 六.排风道施工安装技术要求 典改贝工火康天品 1.排风道应当在住宅楼主体结构完工，预留孔洞拆模，给排水采暖及煤气管道安装完毕之后，并且在楼地面面层施工前、粉刷墙面及顶棚之前由下向上逐层安装 2.安装排风道之前，施工单位应按《住宅厨房排风道》JG/T3044-1998要求，对排风道尺寸和外观进行检查，并核对型号及层号3.主体施工单位在安装排风道之前，必须检查各层楼板预留洞是否符合设计尺寸，是否上下垂直对中，否则应当修整4.首层安装时必须用1:2水泥砂浆找平结构层详见P13页.建筑总层数在十二层以下的住宅楼排风道可以不做楼板承托处理：建筑总层数十三层以上（含十三层）的高层住宅、从十三层开始每隔三层应做一次承托处理.详见本图集P13页②③节点大样5.安装排风道后，应当按设计要求由生产厂家安装导流式止回排气阀6.导流式止回排气阀必须与导向管配套使用，否则将会造成排气不畅出现串烟及串味现象 7排风道施工安装过程中，为防止杂物掉入管道内管道口应采取遮盖措施 营养然是西用开车， 编易卫生制 说限利明 图集号闽200220(1 页号 5
