【苏CG01-2006】 村镇住房抗震构造

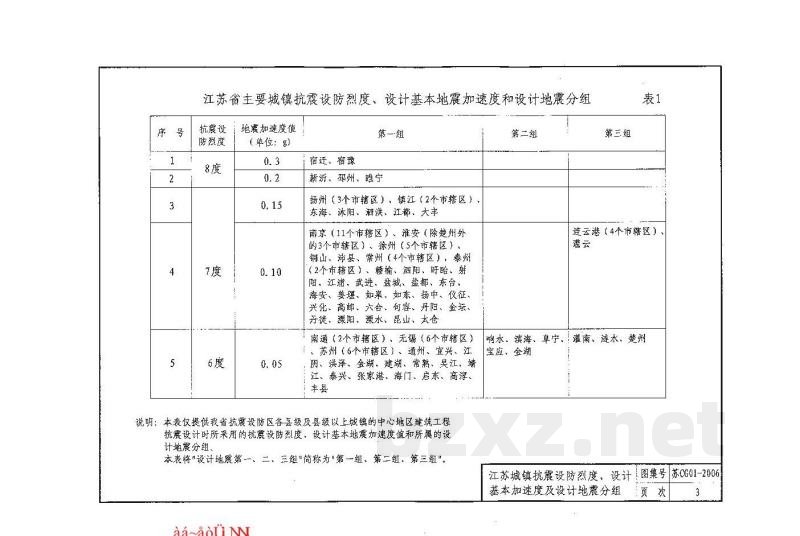

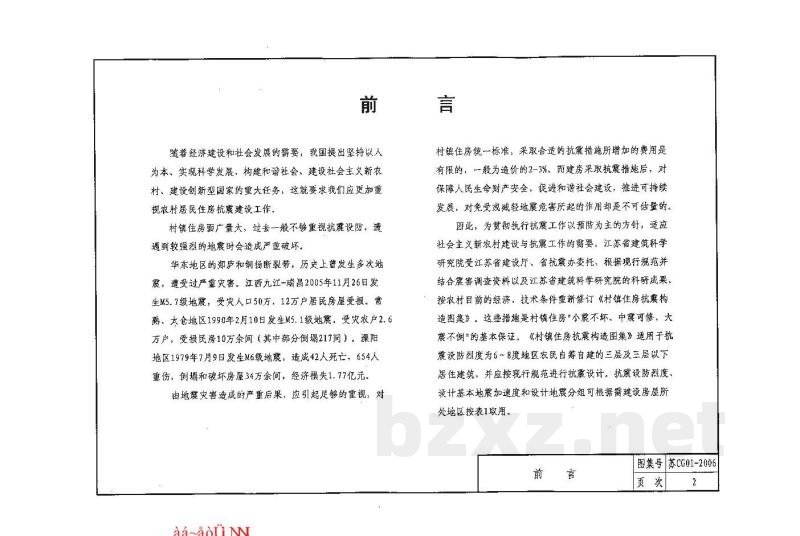

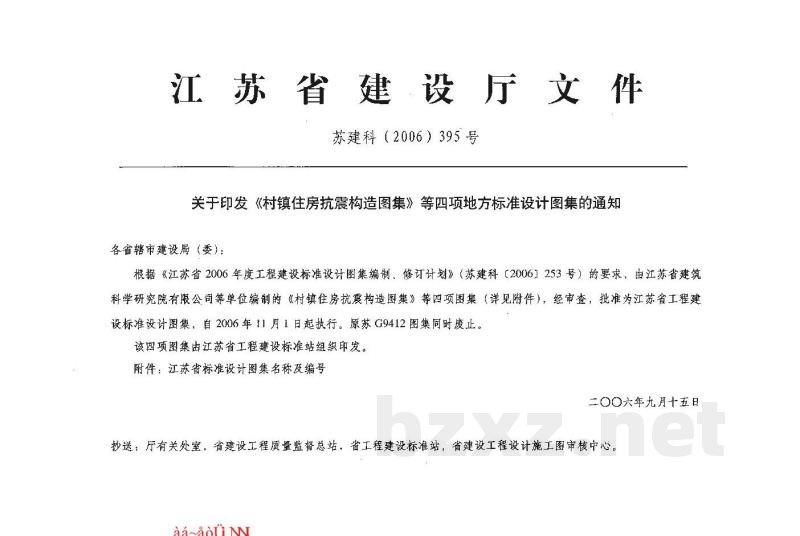

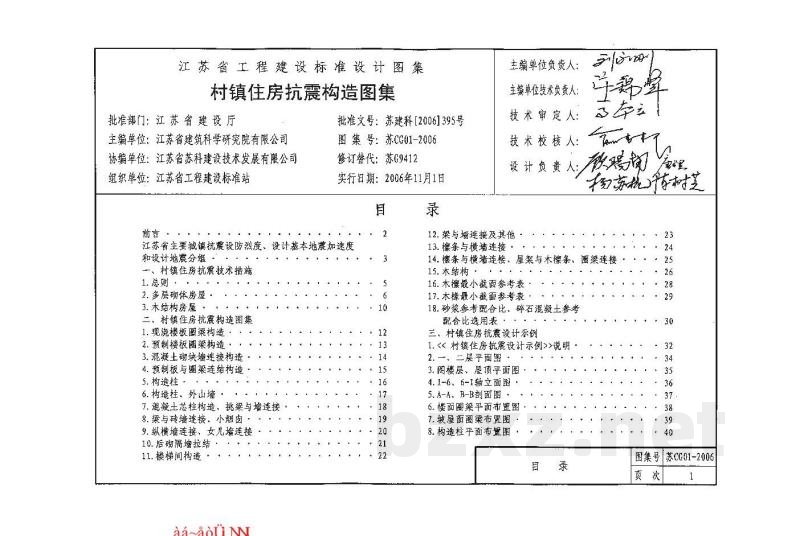

江苏省工程建设标准设计图集 村镇住房抗震构造图集 苏CG01-2006 江苏省工程建设标淮站 〇〇六年 aaaou 江苏省建设厅文件 苏建科（2006）395号 关于印发《村镇住房抗震构造图集》等四项地方标准设计图集的通知各省辖市建设局（委）： 根据《江苏省2006年度工程建设标准设计图集编制、修计划》（苏建科【2006］253号）的要求，由江苏省建筑科学研究院有限公司等单位编制的《村镇住房抗震构造图集》等四项图集（详见附件），经审查，批准为江苏省工程建设标准设计图集，自2006年11月1日起执行。原苏G9412图集同时废止。该四项图集由江苏省工程建设标准站组织印发。附件：江苏省标准设计图集名称及编号二〇〇六年九月十五日 抄送：厅有关处室，省建设工程质量监督总站，省工程建设标准站，省建设工程设计施工图审核中心。aa~aou 江苏省工程建设标准设计图集 村镇住房抗震构造图集 批准部门：江苏省建设厅 主编单位：江苏省建筑科学研究院有限公司协编单位：江苏省苏科建设技术发展有限公司组织单位：江苏省工程建设标准站批准文号：苏建科[2006]395号 图集号：苏CG01-2006 修订替代：苏G9412 实行日期：2006年11月1日 目 前言 江苏省主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组 、村镇住房抗震技术措施 1.总则· 2.多层砌体房屋 3.木结构房屋 二、村镇住房抗震构造图集 1.现浇楼板圈梁构造· 2.预制楼板图梁构造 3.混凝土砌块墙连接构造 4.预制板与圈梁连结构造 5.构造柱： 6.构造柱、外山墙 7.混凝土芯柱构造、挑梁与墙连接8.梁与砖墙连接、小烟卤 9.纵横墙连接、女儿培连接 10. 后砌漏墙拉结 11.楼梯间构造 aa~aou 2 3 5 6 10 12 13 14 15 16 17 18 19 20 21 22 录 主编单位负责人： 主缤单位技术负责人： 技术审定人： 技术校核人： 设计负责： 12.梁与墙连接及其他 13.擦条与横墙连接· 风 事 给腰 剪桃时 23 24 14.条与横墙连接、屋架与木擦条、圈梁连接15.木结构， 16.木擦最小截面参考表 17.木橡最小截面参考表· 18.砂浆参考配合比、碎石混凝土参考配合比选用表· 三。村镇住房抗震设计示例 1. << 村镇住房抗震设计示例>>说明2.一、二层平面图 3.阁楼层、屋顶平面图 4.1~6、6-1轴立面图： 5.A-A、B-B剖面图· 6.楼面圈梁平面布置图 7.坡屋面圈梁布置图 8.构造柱平面布暨图· 自 录 25 26 28 29 30 + 32 34 35 36 37 38 39 40 图集号苏CG01-2006 页欢 1 前 随着经济建设和社会发展的雷要，我国提出坚持以人为本、实现科学发展、构建和谐社会、建设社会主义新农村、建设创新型国家的重大任务，这就要求我们应更加重视农村居民住房抗建设工作。 村镇住房面广量大，过去一般不够重视抗霆设防，遭到较强烈的地震时会造成严重破坏华东地区的郏庐和铜扬断裂带，历史上警发生多次地冕，遵受过严重灾害。江西九江－瑞昌2005年11月26日发生M5.7级地震，受灾人口50万，12万户居民房屋受损。常熟，太仓地区1990年2月10日发生M5.1级地震，受灾农户2.6万户，受损民房10万余间（其中部分倒塌217间），溧阳地区1979年7月9日发生M6级地露，造成42人死亡，654人重伤，倒塌和破坏房屋34万余间，经济损失1.77亿元。由地震灾害造成的严重后果，应引起足够的重视，对aa~aou 言 村镇住房统一标准，采取合适的抗震措施所增加的费用是有限的，一般为造价的2-3%，而建房采取抗震措施后，对保障人民生命财产安全，促进和谐社会建设，推进可持续发展，对免受或轻地震危害所起的作用却是不可估量的。因此，为贯彻执行抗震工作以预防为主的方针，适应社会主义新农村建设与抗震工作的需要，江苏省建筑科学研究院受江苏省建设厅、省抗震办委托，根据现行规范并结合震害调查资料以及汇苏省建筑科学研究院的科研成果，按农村目前的经济、技术条件重新修订《村镇住房抗震构造图集》。这些措施是村镇住房\小農不坏。中震可修、大震不倒\的基本保证。《村镇住房抗震构造图集》适用于抗震设防烈度为6～8度地区农民自筹自建的三层及三层以下居住建筑，并应按现行规范进行抗震设计。抗震设防烈度、设计基本地震加速度和设计地震分组可根据需建设房屋所处地区按表1取用。 前 言 图集号苏CG01-2006 页欢 2 序 号 1 2 3 4 5 江苏省主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组抗震设 防烈度 8度 7度 6度 地震加速度值 (单位：g) 0.3 0.2 0. 15 0.10 0.05 宿迁、宿豫 第—组 新沂、州、睢宁 扬州（3个市辖区）、镇江（2个市辖区）、东海、沫阳、泗洪、江都、大丰南京（11个市辖区）、淮安（楚州外的3个市辖区）、徐州（5个市辖区）、铜山、沛县、常州（4个市辖区），泰州（2个市辖区）、榆、泗阳、盱眙、射阳、江浦、武进、盐城、盐都、东合、海安、姜堰、如桌、如东、扬中、仪征、兴化、高邮、六合、句容、丹阳、金坛、开徒、溧阳、溧水、昆山、太仓南通（2个市辖区）、无锡（6个市辖区）、苏州（6个市辖区）、通州、宜兴、江阴、洪泽、金湖、建湖、常熟、吴江、靖江、泰兴、张家港、海门、启东、高浮、丰县 说明：本表仅提供我省抗震设防区各县级及县级以上城镇的中心地区建筑工程抗震设计时所采用的抗震设防烈度，设计基本地震加速度值和所属的设计地震分组， 本表将\设计地震第-一、二、三组\簡称为\第一组、第二组、第三组\。aa~aou 第二组 第三组 表1 连云港（4个市辖区）、 灌云 响水、滨海、阜宁、灌南、连水、楚州宝应、金湖 江苏城镇抗震设防烈度、设计！图集号苏CG01-2006基本加速度及设计地震分组 页欢 一、村镇住房抗震技术措施 aa~aou
