【皖2014J301】 民用建筑常用饰面

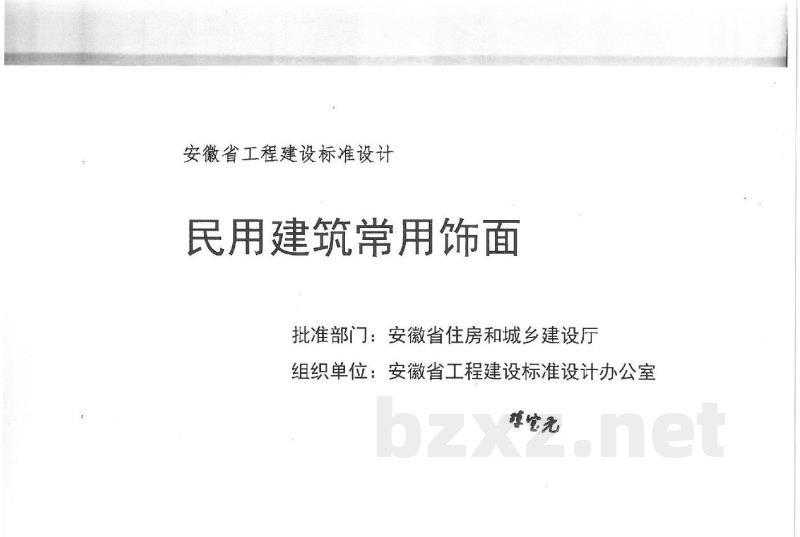

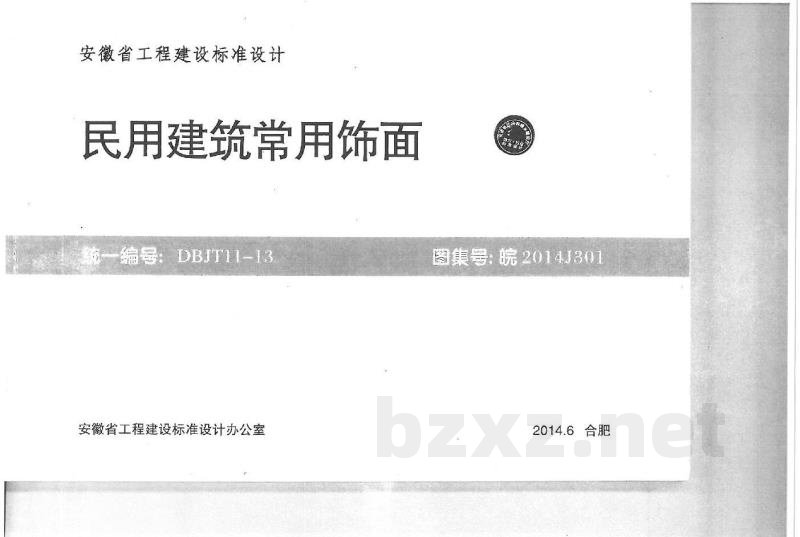

安徽省工程建设标准设计
民用建筑常用饰面
统一编号：DBJT11-13
图集号：皖2014J301
2014.6 合肥

批准部门：安徽省住房和城乡建设厅
组织单位：安徽省工程建设标准设计办公室
批准文号：建设字第204号

图集版权所有，未经许可，不得擅自出版、发行和复制，违者必究。

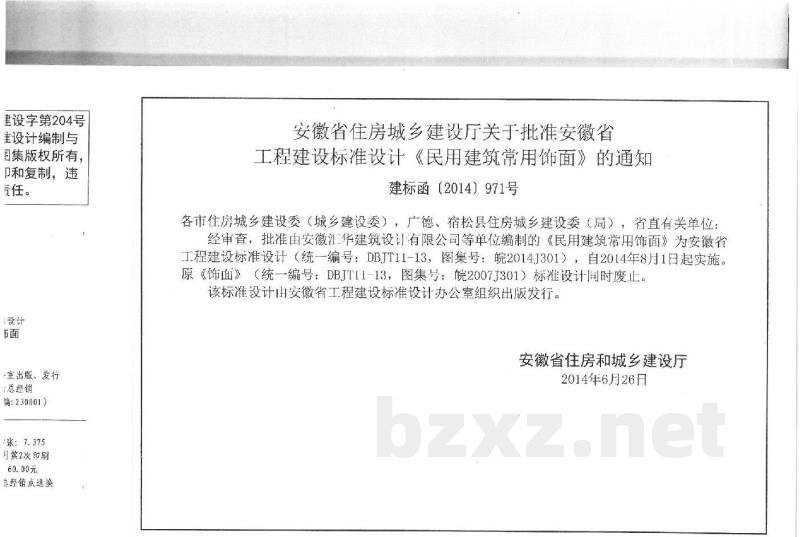

【安徽省住房城乡建设厅关于批准安徽省工程建设标准设计《民用建筑常用饰面》的通知 (建标函【2014】971号)】
各市住房城乡建设委（城乡建设委），广德、宿松县住房城乡建设委（局），省直有关单位：
经审查，批准由安徽汇华建筑设计有限公司等单位编制的《民用建筑常用饰面》为安徽省工程建设标准设计（统一编号：DBJT11-13，图集号：皖2014J301），自2014年8月1日起实施。原《饰面》（统一编号：DBJT11-13，图集号：皖2007J301）标准设计同时废止。该标准设计由安徽省工程建设标准设计办公室组织出版发行。

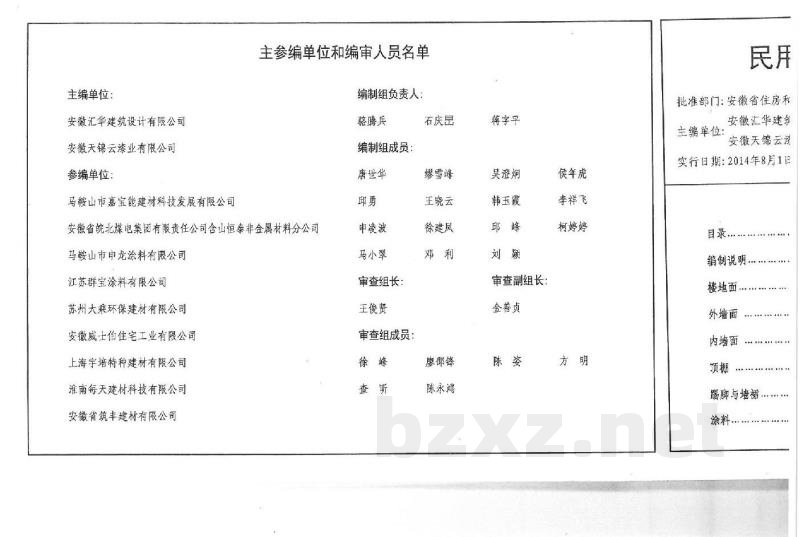

主编单位：安徽汇华建筑设计有限公司、安徽天锦云漆业有限公司
参编单位：马鞍山市嘉宝能建材科技发展有限公司、安徽省皖北煤电集团有限责任公司含山恒泰非金属材料分公司、马鞍山市申龙涂料有限公司、江苏群宝涂料有限公司、苏州大乘环保建材有限公司、安徽威士伯住宅工业有限公司、淮南每天建材科技有限公司、安徽省筑丰建材有限公司
编制组负责人：骆腾兵
编制组成员：唐世华、邱勇、申凌波、马小翠
审查组长：王俊贤
审查组成员：徐峰、石庆昆、缪雪峰、王晓云、徐建凤、邓利、廖邵锋、陈永鸿、吴澄炯、韩玉霞、邱蜂、刘颖
审查副组长：金善贞、侯年虎、李祥飞、柯婷婷、方明

实行日期：2014年8月1日

目录：
编制说明
楼地面
外墙面
内墙面
预棚
踢脚与墙裙
涂料
附录E：外墙防水层最小厚度
附录F：内墙防水层常用材料与厚度
附录G：室内防潮层常用材料与厚度

1 编制依据
1.1 本图集是根据安徽省住房城乡建设厅建标函【2012】476号《关于下达2012年度安徽省工程建设地方标准及标准设计图集（修）订项目计划的通知》要求，对原《饰面》（皖2007J301）进行修编的民用建筑常用饰面专用图集。
1.2 本图集遵循国家有关的现行规范标准：
《房屋建筑制图统一标准》 GB 50037-2013
《建筑地面设计规范》 GB 50209-2010
《建筑制图标准》 GB/T 50104-2010
《公共建筑节能设计标准》 GB 50189-2005
《建筑地面工程施工质量验收规范》 GB/T 50001-2010
《建筑内部装修设计防火规范》 GB 50222-2001
《民用建筑工程室内环境污染控制规范》 GB 50325-2010
《住宅装饰装修工程施工规范》 GB 50327-2001
《民用建筑设计通则》 GB 50352-2005
《外墙饰面砖工程施工验收规程》 JGJ 126-2000
《夏热冬冷地区居住建筑节能设计标准》 JGJ 134-2010
《外墙外保温工程技术规程》 JGJ 144-2004
《抹灰砂浆技术规程》 JGJ/T 220-2010
《建筑外墙防水工程技术规程》 JGJ 235-2011
《建筑外墙外保温防火隔离带技术规程》 JGJ 289-2012
《住宅室内防水工程技术规范》 JGJ 298-2013
《抗静电木质活动地板》 LY 1330-2011
《安徽省居住建筑节能设计标准》 DB 34/1466-2011
《安徽省公共建筑节能设计标准》 DB 34/1467-2011
《无机保温砂浆墙体保温系统应用技术规程》 DB 34/T 1503-2011
《无水型粉刷石膏应用技术规程》 DB 34/T 1504-2011
《建筑反射隔热涂料应用技术规程》 DB 34/T 1505-2011
《岩棉板外墙外保温系统应用技术规程》 DB 34/T 1659-2012

1.3 当依据的标准进行修订或有新的标准出版实施时，应按新版标准对本图集相关内容进行复核后选用。

2 适用范围
本图集适用于民用建筑常用饰面的设计与施工，不适用于有特殊要求的工业建筑。

3 编制原则
3.1 所编入的饰面做法属于量大面广、技术成熟的做法。对于高标准装修和工艺技术要求高的，必须用详图表示的构造做法及非常用做法本图集未予编入。
3.2 本图集只表示建筑工程做法，简图为示意图，复杂的建筑构造做法见相关图集。

4 使用说明
4.1 本图集在使用前应仔细阅读各部分说明。
4.2 本图集中所有对材料的质量要求，施工及构造要求，除图集注明外，均应符合现行有关标准的规定。
4.3 本图集工程做法中所列厚度及荷载，均表示建筑构造部分的厚度及荷载，不包括结构部分的厚度及荷载。
4.4 设计选用的建筑材料应符合当地主管部门对建筑材料的规定。
4.5 本图集所注尺寸均以毫米为单位。

5 设计要求
5.1 楼地面
5.1.1 本图集涉及的楼地面构造应符合现行国家标准。
5.1.2 地面的基本构造包括结合层、隔离层、填料等。
5.1.3 地面地基的含水量应控制在规定范围内。
5.1.4 季节性冰冻地区应注意排水，并设置防冻胀层。
5.1.5 地面垫层分为：
1）混凝土垫层：强度等级不应低于C20；
2）灰土垫层：应按配合比铺设；
3）砂垫层：砂土应平整；
4）三合土垫层：配合比宜为1:2:4；
5）炉渣垫层：宜按配合比铺设。
