【闽93J16】 隔断

福建省建筑标准设计图集：隔断 (DBJT13-16)

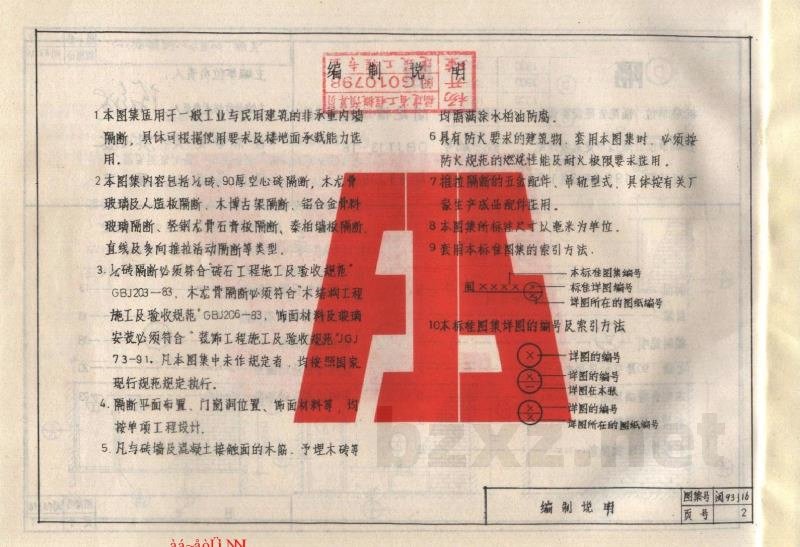

一、 总则
1. 本图集适用于一般工业及民用建筑的非承重内墙隔断。具体可根据使用要求及楼地面承载能力进行选用。
2. 本图集内容包括：90厚空心砖隔断、木龙骨（含玻璃及人造板）隔断、木博古架隔断、铝合金玻璃隔断、轻钢龙骨石膏板隔断、泰柏墙板隔断、直线及多向推拉活动隔断等类型。
3. 施工规范要求：
- 砖隔断必须符合砖石工程施工及验收规范 GBJ203-83；
- 木龙骨隔断必须符合木结构工程施工及验收规范 GBJ206-83；
- 饰面材料及玻璃安装必须符合装饰工程施工及验收规范 JGJ73-91。
- 凡本图集中未作规定者，均按照国家现行规程规定执行。
4. 隔断的平面布置、门窗洞位置、饰面材料等应按单项工程设计。
5. 凡与砖墙及混凝土接触面的木筋、预埋木砖等，均应涂满水沥青防腐。
6. 具有防火要求的建筑物，套用本图集时，必须按防火规范的燃烧性能及耐火极限要求选用材料。
7. 推拉隔断的五金配件、吊轨型式，应按有关厂家生产的成品配件选用。
8. 本图集所有标注尺寸以毫米 (mm) 为单位。

二、 编制说明
- 图集编号：闽93J16
- 批准文号：陶建标[1994]002号
- 批准单位：福建省建设委员会
- 主编单位：厦门市建筑设计院
- 实行日期：1994年3月1日

三、 分类详图目录
1. 砖90厚空心砖隔断
2. 木龙骨玻璃隔断
3. 木博古架隔断
4. 木龙骨人造板隔断
5. 铝合金玻璃隔断
6. 轻钢龙骨石膏板隔断
7. 泰柏墙板隔断
8. 直线推拉活动隔断
9. 多向推拉活动隔断

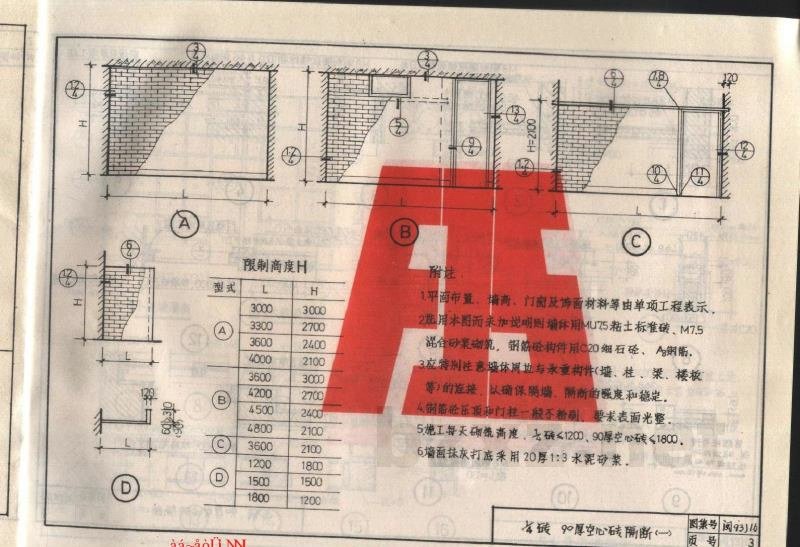

四、 砖90厚空心砖隔断施工要求
1. 材料要求：选用 M7.5 混合砂浆砌筑；混凝土构件采用 C20 细石砼；钢筋采用 A 级钢筋。
2. 连接要求：应特别注意墙体周边与承重构件（墙、柱、梁、楼板等）的连接，以确保隔墙、隔断的强度和稳定。
3. 施工细节：
- 门槛及一段不粉刷，要求表面光整。
- 施工每天砌筑高度：实心砖应小于 1200mm，90厚空心砖应小于 1800mm。
- 墙面抹灰打底采用 20mm 厚 1:3 水泥砂浆。
4. 配筋构造：
- 墙内设置 6@1200 短筋及 6@1200 通长筋。
- 门框部位设置 6@1200 通长筋（自支座起 200mm 处开始）。
- 使用 M8 钢制膨胀螺栓 @60 与钢筋焊接。

五、 玻璃及木质隔断要求
1. 玻璃隔断：
- 尺寸及分格由单体设计确定，通常采用白砂玻璃。
- 框架及门扇形式应根据单项工程设计。
- 玻璃隔断连接处需使用 M8 钢制膨胀螺栓，中距 1000mm。
2. 木质隔断：
- 包含木龙骨、胶合板、木博古架等构造。
- 需注意木质构件与墙体接触部位的防腐及固定。
- 吊顶及地面连接应符合设计要求。
