【辽2004G301】 钢筋混凝土空心板（跨度1.8m~5.1m）

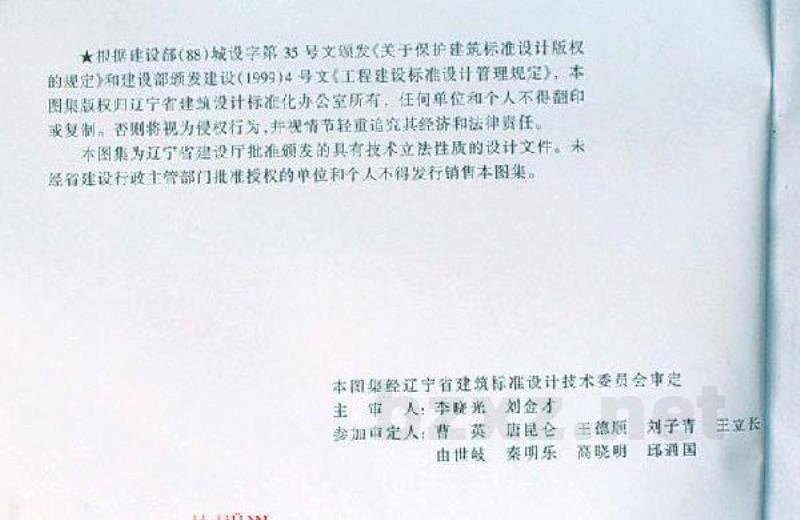

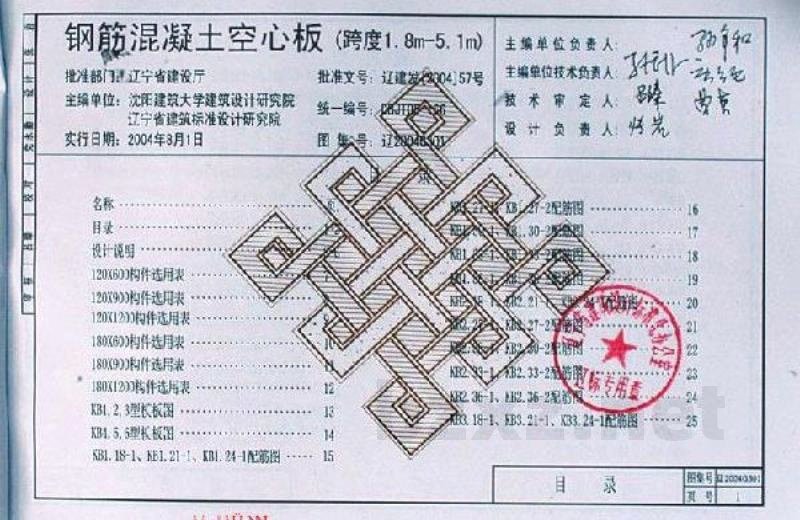

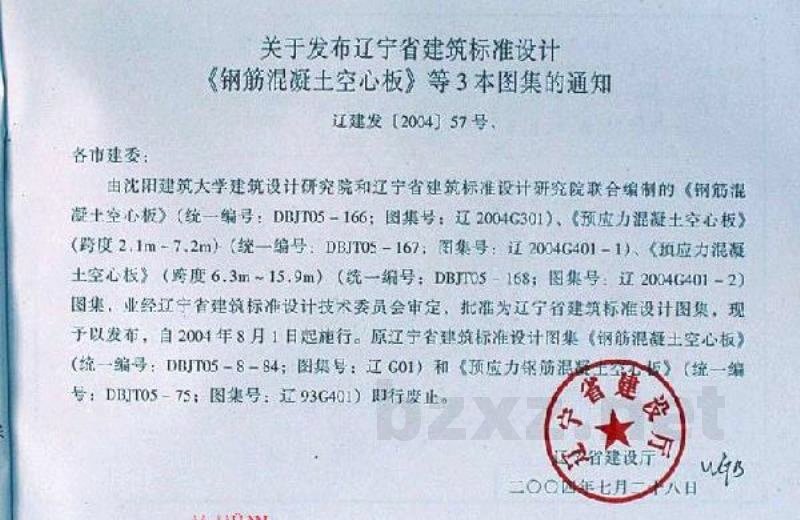

辽宁省建筑标准设计 结构标准图集 钢筋混凝土空心板（跨度1.8m~5.1m） 统一编号：DBJT05-166 图集号：辽2004G301 编制单位：沈阳建筑大学建筑设计研究院、辽宁省建筑设计研究院 【版权声明】 根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》和建设部（1999）4号文《工程建设标准设计管理规定》，本图集版权归辽宁省建筑设计标准化办公室所有。任何单位和个人不得翻印或复制，否则将视为侵权行为，并依法追究其经济和法律责任。本图集为辽宁省建设厅批准发布的具有技术立法性质的设计文件。未经省建设行政主管部门批准授权的单位和个人，不得发行销售本图集。 【审定人员】 主审人：刘金才、李晓光 参加审定人：曹英、唐昆仑、秦明乐、王德瓶、高晓明、刘子青、邱通国 【发布通知】 关于发布辽宁省建筑标准设计《钢筋混凝土空心板》等3本图集的通知（辽建发【2004】57号）： 由沈阳建筑大学建筑设计研究院和辽宁省建筑标准设计研究院联合编制的： 1. 《钢筋混凝土空心板》（跨度1.8m-5.1m）（统一编号：DBJT05-166；图集号：辽2004G301） 2. 《预应力混凝土空心板》（跨度2.1m-7.2m）（统一编号：DBJT05-167；图集号：辽2004G401-1） 3. 《预应力混凝土空心板》（跨度6.3m-15.9m）（统一编号：DBJT05-168；图集号：辽2004G401-2） 经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2001年8月1日起施行。原辽宁省建筑标准设计图集《钢筋混凝土空心板》（统一编号：DBJT05-8-84；图集号：辽C01）和《预应力钢筋混凝土空心板》（统一编号：DBJT05-75；图集号：辽93G401）即行废止。 【图集基本信息】 名称：钢筋混凝土空心板（跨度1.8m-5.1m） 批准部门：辽宁省建设厅 主编单位：沈阳建筑大学建筑设计研究院、辽宁省建筑标准设计研究院 实行日期：2004年3月1日 【目录】 一、设计说明 二、构件选用表（120x60、120x90、120x120、180x60、180x90、180x120等） 三、配筋图（KBL系列、KEL系列、XBL系列等） 四、节点构造示例 五、构件结构性能检验指标 【设计说明】 一、适用范围 1. 本图集适用于住宅、办公楼、中小学校及其他工业与民用建筑的楼板及屋面板。 2. 用于非抗震地区及抗震设防烈度<8度的地区。 3. 设计使用年限：50年。 4. 本图集是按一类环境、未考虑化学侵蚀影响设计。 二、设计依据 1. 《建筑结构荷载规范》 2. 《混凝土结构设计规范》 3. 《建筑抗震设计规范》 4. 《混凝土结构工程施工规范》 5. 《建筑工程施工质量验收规范》 6. 《建筑结构可靠度设计统一标准》 7. 《预应力混凝土构件设计规范》 三、使用材料和计算指标 1. 混凝土强度：C20 混凝土强度设计值：$f_{cu}=12.6 ext{N/mm}^2$ 弹性模量：$E_c=2.55 imes 10^4 ext{N/mm}^2$ 2. 钢筋：HRB400 钢筋强度设计值：$f_y=360 ext{N/mm}^2$ 弹性模量：$E_s=2.0 imes 10^5 ext{N/mm}^2$ 3. 焊条：E50系列 （1）钢筋强度设计值：$f_{y}=250 ext{N/mm}^2$（舞/骨架和焊接骨架同时） （2）焊接骨架和网片强度设计值：$f_{y}=320 ext{N/mm}^2$ 弹性模量：$E_s=2.0 imes 10^5 ext{N/mm}^2$ 重要性系数：1.0 裂缝控制等级为 III，允许裂缝宽度 $< 0.3 ext{mm}$。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
