【西南05J302】 地下建筑防水构造

地下建筑防水构造

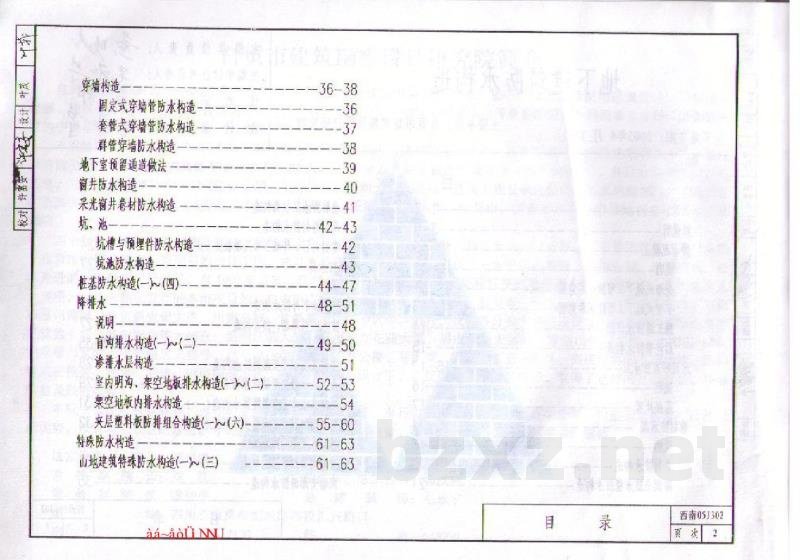

目 录

穿墙构造 36-38

固定式穿墙管防水构造 36

套管式穿墙管防水构造 37

群管穿墙防水构造 38

地下室预留通道做法 39

窗井防水构造 40

采光窗井卷材防水构造 41

坑、池 42-43

坑槽与预埋件防水构造 42

坑池防水构造 43

桩基防水构造(一)~(四) 44-47

降排水 48-51

说明 48

盲沟排水构造(一)~(二) 49-50

渗透水层构造 51

室内明沟、架空地板排水构造(一)~(二) 52-53

架空地板内排水构造 54

夹层塑料板防潮组合构造(一)~(六) 55-60

特殊防水构造 61-63

山地建筑特殊防水构造(一)~(三) 61-63

总说明

1. 编制依据

1.1 本图集根据西南地区建筑标准设计协作领导小组办公室的计划要求进行编制。

1.2 本图集执行的国家有关现行规范、标准如下：

• 《地下工程防水技术规范》(GB50108-2001)。
• 《地下防水工程质量验收规范》(GB50208-2002)。
• 《混凝土结构工程施工质量验收规范》(GB50204-2002)。

2. 适用范围

2.1 本图集适用于西南地区一般工业与民用建筑的地下或半地下工程。

2.2 本图集也适用于五、六级人防工程。

3. 图集内容

本图集包括地下室的钢筋混凝土结构防水，涂料防水，卷材防水，水泥砂浆防水，降排水，塑料防水板防水等几个部分的构造做法。本图集还将山地建筑的一些特殊防水构造一并编入，以便各地区都能引用。与本图集不同防水做法的选择应满足《地下工程防水技术规范》(GB50108-2001)的有关规定。

金属板防水、地下连续墙、内衬及护壁等直接作外模的地下室防水设计，本图集未编入。

4. 设计基本要求

4.1 地下工程防水应遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则，并必须符合环境保护的要求且采取相应措施。严格划分防水等级，明确设防要求，规定防水混凝土的抗渗等级，以及其它防水层选用的材料及其技术参数、质量保证措施；工程细部构造防水措施；工程防渗水、地面回水、排水系统及工程各种洞口的防倒灌措施。

4.2 地下工程的防水设计应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。地下工程的钢筋混凝土结构应采用防水混凝土，并根据工程防水等级的要求采用其它防水措施。

4.3 本图集选用的材料及相应配套的金属管材、型材、五金配件；背衬材料、密封垫圈、保护层材料等均应符合相关材料国家或行业标准之规定。

5. 防水构造做法的使用条件

5.1 单进式的地下室，应采用封闭或半封闭防排水设计；附建式的全地下或半地下室的防水设防高度，应做至室外墙身防潮层，且高于室外地坪标高500mm以上。

5.2 本图集采用的地下室外墙为钢筋混凝土自防水外墙，并根据防水等级的要求再采用防水加强层或排措施层的防水措施。防水涂料和卷材则是主要选择的加强防水层，且均应具备各自防水的作用。

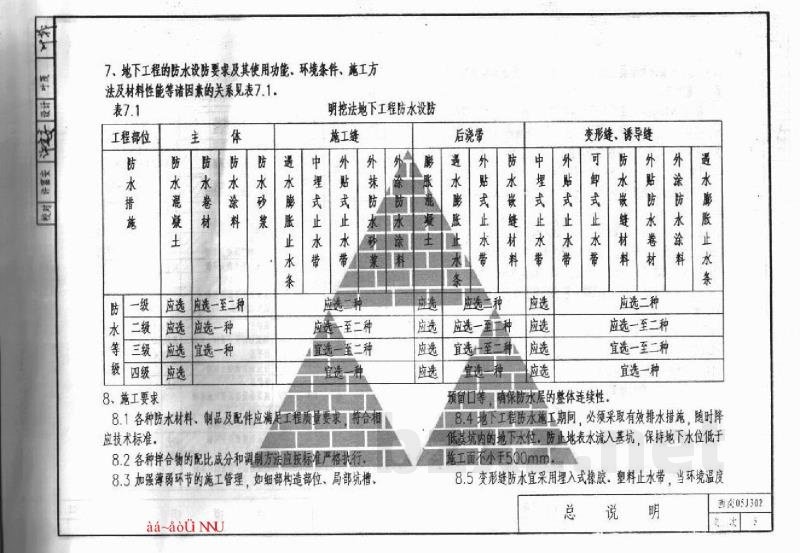

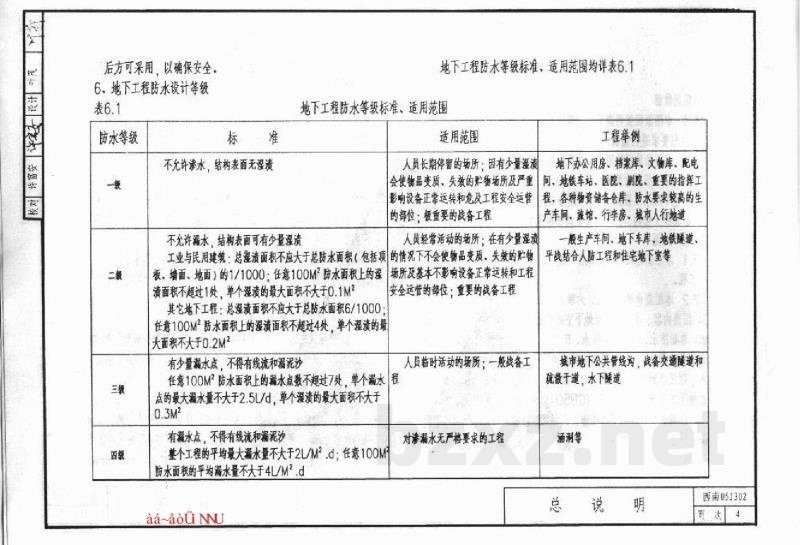

5.3 本图集中凡涉及结构问题均由单项工程设计师进行核算
