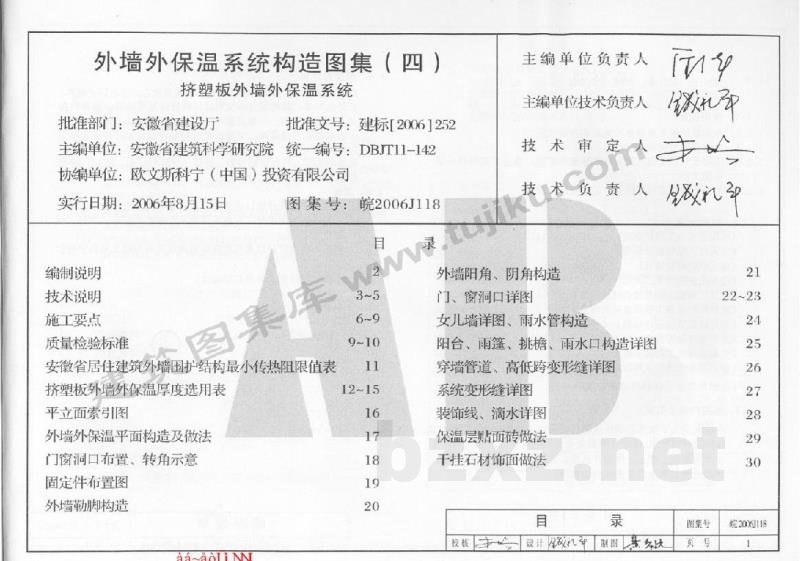

【皖2006J118】 外墙外保温系统构造图集（四）挤塑板外墙外保温系统

安徽省工程建设标准设计 外墙外保温系统构造图集（四）挤塑板外墙外保温系统
统一编号：DBJT11-142
图集号：皖2006J118
批准部门：安徽省建设厅
批准文号：建标[2006]1252
主编单位：安徽省建筑科学研究院
协编单位：欧文斯科宁（中国）投资有限公司
实行日期：2006年8月15日

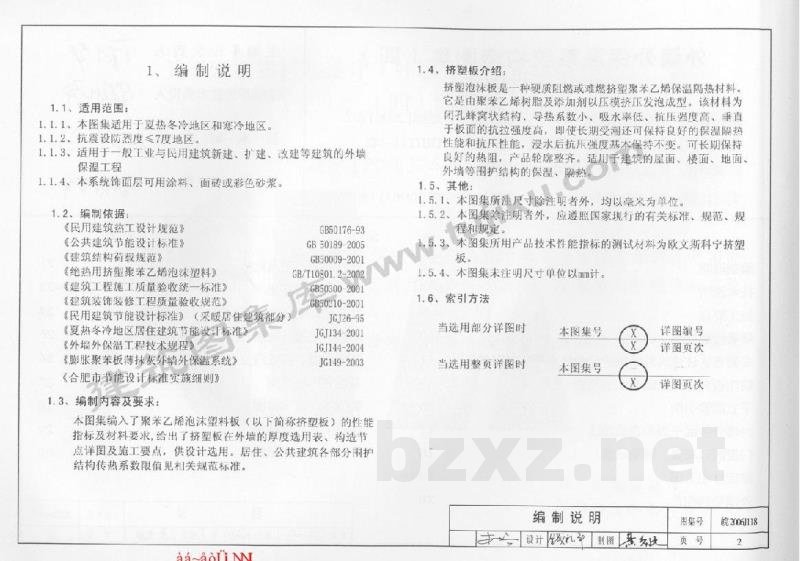

1、编制说明
1.1 适用范围
1.1.1 本图集适用于夏热冬冷地区和寒冷地区。
1.1.2 抗震设防烈度≤7度地区。
1.1.3 适用于一般工业与民用建筑新建、扩建、改建等建筑的外墙保温工程。
1.1.4 本系统饰面层可用涂料、面砖或彩色砂浆。
1.2 编制依据
包括《民用建筑热工设计规范》（JGJ26-95）、《公共建筑节能设计标准》（GB50189-2005）、《建筑结构荷载规范》（GB50009-2001）、《绝热用挤塑聚苯乙烯泡沫塑料》（GB/T10801.2-2002）、《建筑工程施工质量验收统一标准》（GB50300-2001）、《建筑装饰装修工程质量验收规范》（GB50210-2001）、《民用建筑节能设计标准》（采暖居住建筑部分）（JGJ134-2001）、《夏热冬冷地区居住建筑节能设计标准》（JGJ144-2001）、《外墙外保温工程技术规程》（JGJ149-2003）、《膨胀聚苯板薄抹灰外墙外保温系统》、《合肥市节能设计标准实施细则》等。
1.3 编制内容及要求
本图集编入了聚苯乙烯泡沫塑料板（以下简称挤塑板）的性能指标及材料要求，给出了挤塑板在外墙的厚度选用表、构造节点详图及施工要点，供设计选用。居住及公共建筑各部分围护结构传热系数限值见相关规范标准。
1.4 挤塑板介绍
挤塑板是一种具有阻燃或难燃性能的挤塑聚苯乙烯保温隔热材料，是由聚苯乙烯树脂及添加剂以压模挤压发泡成型。该材料为闭孔蜂窝状结构、导热系数小、吸水率低、抗压强度高、垂直于板面的抗拉强度高，即使长期浸水还可保持良好的保温隔热性能和抗压性能（浸水后抗压强度基本保持不变），且产品轮廓整齐。适用于建筑的屋面、楼面、地面、外墙等围护结构的保温、隔热。
1.5 其他
1.5.1 本图集所注尺寸除注明者外，均以毫米(mm)为单位。
1.5.2 本图集除注明者外，应遵照国家现行的有关标准、规范、规程和规定。
1.5.3 本图集所用产品技术性能指标的测试材料为欧文斯科宁挤塑板。
1.5.4 本图集未注明尺寸单位时，以mm计。
1.6 索引方法
当选用部分详图时，见本图集号及页码；当选用整页详图时，见本图集号及页码。

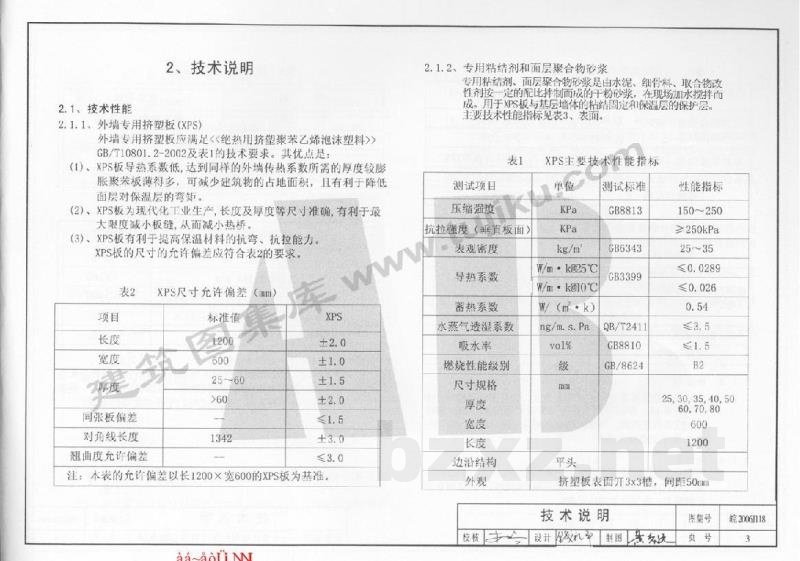

2、技术说明
2.1 技术性能
2.1.1 外墙专用挤塑板（XPS）
外墙专用挤塑板应满足《绝热用挤塑聚苯乙烯泡沫塑料》GB/T10801.2-2002及表1的技术要求。其优点包括：
(1) XPS板导热系数低，达到同样的外墙传热系数所需的厚度较膨胀聚苯板薄得多，可减少建筑物的占地面积，且有利于降低面层对保温层的弯矩。
(2) XPS板为现代化工业生产，长度及厚度等尺寸准确，有利于最大限度减小板缝，从而减小热桥。
(3) XPS板有利于提高保温材料的抗弯、抗拉能力。
XPS板的尺寸允许偏差应符合表2的要求。

表1 XPS主要技术性能指标
测试项目：压缩强度 (KPa) ≥250; 抗拉强度（垂直板面） (KPa) 25~35; 表观密度 (kg/m³) 150~250; 导热系数 (W/m·k@25℃) ≤0.0289; 导热系数 (W/m·k@10℃) ≤0.026; 蓄热系数 ≤0.54; 水蒸气透湿系数 (W/(m·k)) ≤3.5; 吸水率 (vo1%) ≤1.5; 燃烧性能级别 B2。

表2 XPS尺寸允许偏差 (mm)
项目：长度 (1200) ±2.0; 宽度 (600) ±1.0; 厚度 (25~60) ±1.5; 对角线长度 (1342) ±2.0; 翘曲度 (≤1.5) ±3.0; 边沿结构 (≤3.0)。

2.1.2 专用粘结剂和面层聚合物砂浆
专用粘结剂、面层聚合物砂浆是由水泥、细骨料、添加剂、改性剂按一定的配比拌制而成的干粉砂浆，在现场加水搅拌而成。用于XPS板与基层之间的粘结固定和保温层的保护层。主要技术性能指标见表3、表4。

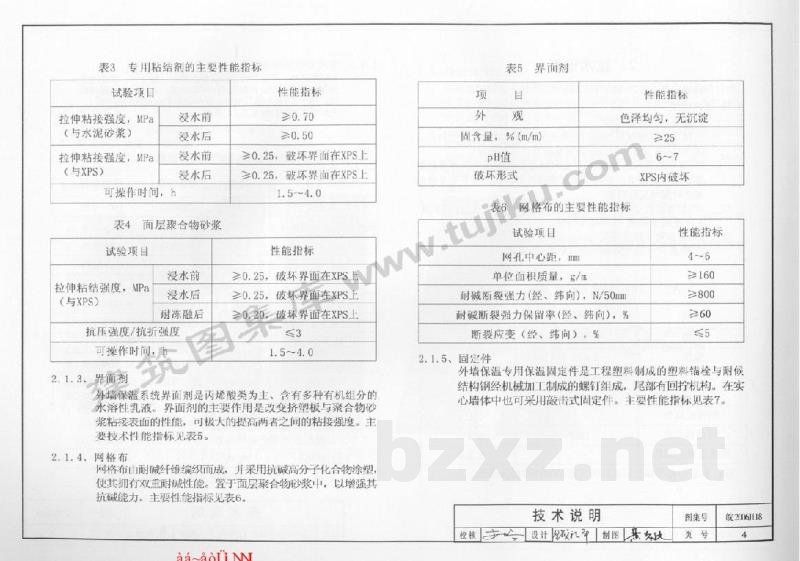

表3 专用粘结剂主要性能指标
试验项目：拉伸粘接强度（与水泥砂浆，MPa）：浸水前 ≥0.70，浸水后 ≥0.50；可操作时间 (h)：≥0.25（破坏界面在XPS上）。

表4 面层聚合物砂浆主要性能指标
试验项目：拉伸粘接强度（与XPS，MPa）：浸水前 ≥0.25，浸水后 ≥0.25；耐冻融后（破坏界面在XPS上） ≥0.20；抗压/抗折强度 (MPa) 1.5~4.0；可操作时间 (h) ≥0.25。

2.1.3 界面剂
外墙保温系统界面剂是丙烯酸类为主、含有多种有机组分的水溶性乳液。主要作用是改变挤塑板与聚合物砂浆粘接表面的性能，极大提高两者之间的粘接强度。主要技术性能指标见表5。

表5 界面剂性能指标
外观：色泽均匀，无沉淀；固含量 (m/m)：≥25%；pH值：6~7；破坏形式：XPS内破坏。

2.1.4 网格布
网格布由耐碱纤维编织而成，并采用抗碱高分子化合物涂塑，使其拥有双重耐碱性能。置于面层聚合物砂浆中，以增强其抗碱能力。主要性能指标见表6。

表6 网格布主要性能指标
网孔中心距 (mm)：4~6；单位面积质量 (g/m²)：≥160；耐碱断裂强力 (N/50mm)：≥800；耐碱断裂强力保留率 (%)：≥60；断裂应变 (%)：5。

2.1.5 固定件
外墙保温专用固定件由工程塑料制成的塑料钉与耐候结构钢经机械加工制成的螺钉组成，尾部有回拧机构。在实心墙体中也可采用敲击式固定件。主要性能指标见表7。

表7 固定件主要性能指标
拉拔力 (kN)：≥0.80 (C20混凝土墙体)；≥0.64 (烧结实心砖墙体)；≥0.64 (多孔砖墙体)。

2.1.6 系统技术指标

表8 外墙外保温系统技术指标
项目：抗冲击性；耐冻融；抗风压值 (KPa) ≥3.0；吸水率 (浸水24小时, g) ≤0.004；不透水性；耐候性。

2.1.7 换缝材料
(1) 填缝所用建筑密封胶应符合《建筑密封胶》JC482-92标准的要求。
(2) 密封膏的背衬材料采用发泡聚乙烯实心棒，其直径为缝宽的1.3倍。

2.1.8 饰面材料
(1) 涂料：应选用水溶性高弹涂料。其性能指标应符合国家有关规范和标准要求。在炎热地区不宜采用深色。
(2) 面砖：面砖重量应小于20kg/m²，单块面积小于0.01m²，吸水率不大于0.6%，耐冻融循环应满足40次。面砖粘结剂和填缝剂应由专业厂家提供并符合《陶瓷墙地砖胶粘剂》JCJ547-2004和《陶瓷墙地砖填缝剂》JC/T1004-2006的要求。
(3) 干挂石材墙面：参见本图集第30页，详细构造需由专业幕墙设计单位设计。

2.2 构造要求
2.2.1 为提高建筑物首层墙面的抗冲击能力，应增加一层网格布进行加强。在门窗等洞口四周设置网格布翻包，四角均用网格布进行局部加强，构造详见第19页。
2.2.2 面砖饰面应结合建筑立面形式，至少每两层设置伸缩缝；在保温墙面与其他墙面材料接合处应设伸缩缝。
2.2.3 本图集中构造详图仅以钢筋混凝土墙为例，选用不受基层墙体种类限制。
2.2.4 对于面砖饰面，应在12层以上，每层设置一道托架，以保证安全。
