【皖93J204】 SBS改性沥青卷材防水构造

安徽省工程建设标准设计 SBS改性沥青卷材防水构造
统一编号：DBJT11-66
图集号：皖93J204
批准部门：安徽省建设厅
批准文号：建设字（1993）454号
主编单位：安徽省工程建设标准设计所
实行日期：1993年8月30日

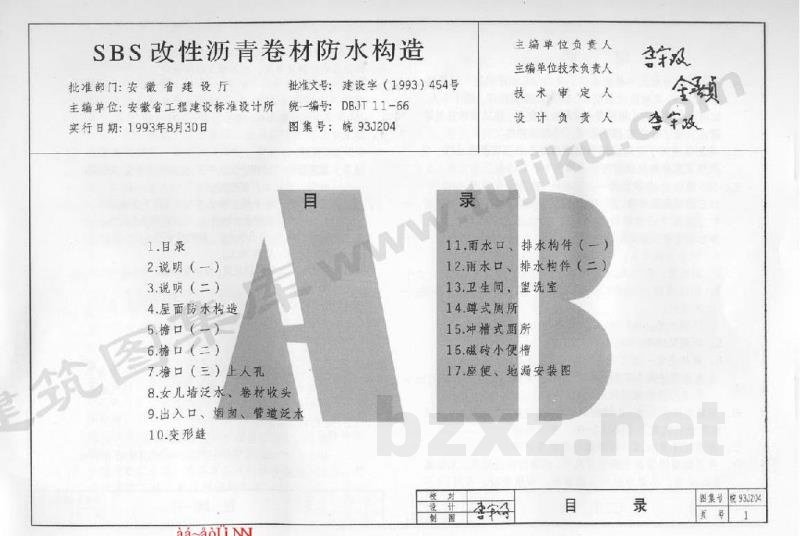

1. 目录
2. 说明（一）
3. 说明（二）
4. 屋面防水构造
5. 檐口（一）
6. 檐口（二）
7. 檐口（三）
8. 女儿墙泛水、卷材收头
9. 出入口、烟窗、管道泛水
10. 变形缝
11. 雨水口、排水构件（一）
12. 雨水口、排水构件（二）
13. 卫生间、洗漱室
14. 蹲式厕所
15. 冲槽式厕所
16. 瓷砖小便槽
17. 座便、地漏安装图

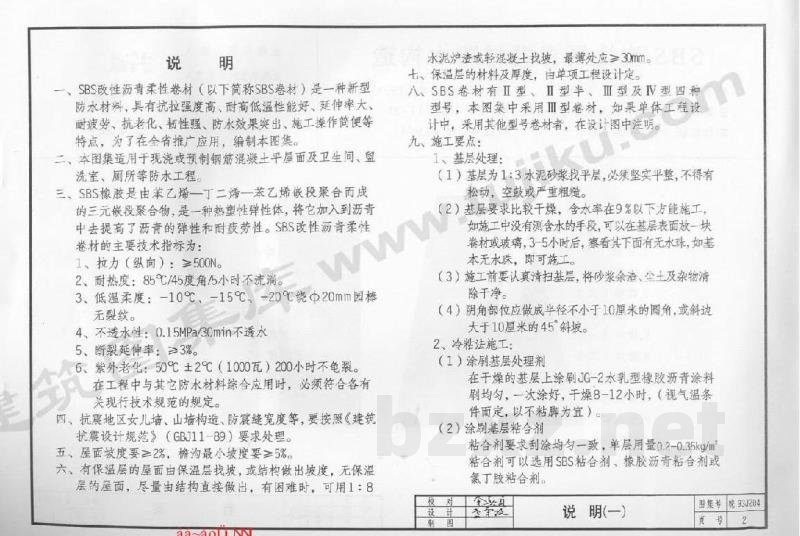

说明（一）：
SBS改性沥青柔性卷材（以下简称SBS卷材）是一种新型防水材料，具有抗拉强度高、耐高低温性能好、延伸率大、耐疲劳、抗老化、韧性强、防水效果突出、施工操作简便等特点，为了在全省推广应用，编制本图集。

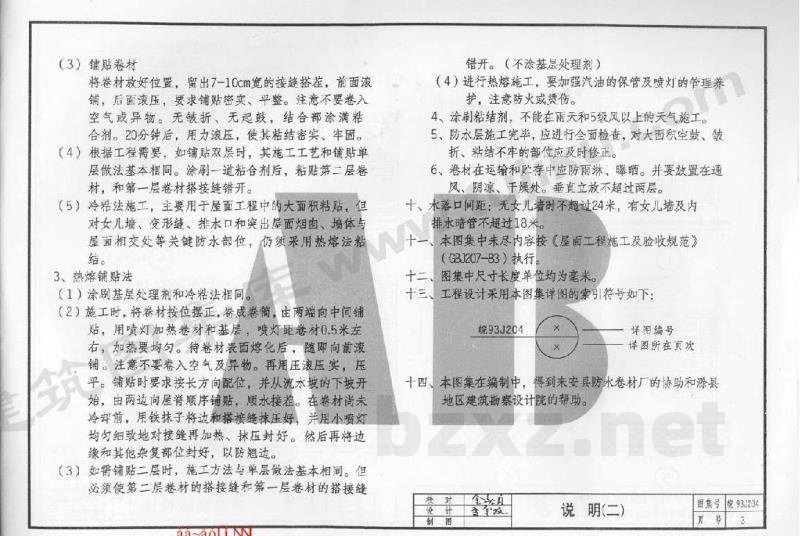

说明（二）：
一、本图集适用于现浇或预制钢筋混凝土平屋面及卫生间、洗漱室、厕所等防水工程。
二、SBS橡胶是由苯乙烯—丁二烯—苯乙烯嵌段聚合而成的三元嵌段聚合物，是一种热塑性弹性体，将其加入到沥青中可以提高沥青的弹性和耐疲劳性。SBS改性沥青柔性卷材的主要技术指标为：
1. 拉力（纵向）：≥500N
2. 耐热度：85℃/45度角/5小时不流淌
3. 低温柔度：-10℃至-20℃绕Φ20mm圆棒无裂纹
4. 不透水性：0.15MPa/30min不透水
5. 断裂延伸率：≥3%
6. 紫外老化：50℃/2℃（1000瓦）200小时不龟裂
在工程中与其它防水材料综合应用时，必须符合各有关现行技术规范的规定。

三、技术要求：
1. 抗震要求：抗露地区女儿墙、山墙构造、防裂缝宽度等，要按照《建筑抗震设计规范（GBU11-89）》要求处理。
2. 坡度要求：屋面坡度应≥2%，檐沟最小坡度应≥5%。
3. 找坡要求：有保温层的屋面由保温层找坡，或结构做出坡度；无保温层的屋面，尽量由结构直接做出；有困难时，可用1:8水泥砂浆或轻混凝土找坡，最薄处应≥30mm。
4. 保温层：保温层的材料及厚度由单项工程设计确定。
5. 卷材型号：SBS卷材有Ⅰ型、Ⅱ型、Ⅲ型及N型四种型号，本图集中采用Ⅲ型卷材。如果单体工程设计中采用其他型号卷材，应在设计图中注明。

四、施工要点：
1. 基层处理：
(1) 基层为1:3水泥砂浆找平层，必须坚实平整，不得有松动、空鼓或严重粗糙。
(2) 基层要求干燥，含水率在9%以下方能施工。如施工中没有测含水手段，可以在基层表面放一块卷材或玻璃，3-5小时后，察看其下面有无水珠，如基本无水珠，即可施工。
(3) 施工前要认真清扫基层，将砂浆余渣、尘土及杂物清除干净。
(4) 阴角部位应做成半径不小于10厘米的圆角，或斜边大于10厘米的45°斜坡。

2. 冷粘法施工：
(1) 涂刷基层处理剂：在干燥的基层上涂刷JG-2水乳型橡胶沥青涂料并刷均匀，一次涂好，干燥8-12小时（视气温条件而定，以不粘脚为宜）。
(2) 涂刷基层粘合剂：粘合剂要求刮涂均匀一致，单层用量0.2-0.35kg/m²。粘合剂可以选用SBS粘合剂、橡胶沥青粘合剂或氯丁胶粘合剂。
(3) 铺贴卷材：将卷材放好位置，留出7-10cm宽的接缝搭接，前面滚铺，后面碾压，要求铺贴密实、平整。注意不要卷入空气或异物，无皱折、无起鼓，结合部涂满粘合剂。20分钟后，用力滚压，使其粘结密实、牢固。
(4) 双层施工：如需铺贴双层时，其施工工艺和铺贴单层做法基本相同。涂刷一道粘合剂后，粘贴第二层卷材，搭接缝与第一层卷材错开。
(5) 注意事项：冷粘法主要用于屋面工程中的大面积粘贴，但对女儿墙、变形缝、排水口和突出屋面、烟囱、墙体与屋面交交处等关键防水部位，仍须采用热熔法粘结。

3. 热熔铺贴法：
(1) 涂刷基层处理剂的方法与冷粘法相同。
(2) 施工流程：将卷材按位置摆正，卷成卷筒，由两端向中间铺贴。用喷灯距卷材0.5米左右均匀加热，待卷材表面熔化后，随即向前铺设。注意不要卷入空气及异物。再用压滚压实、压平。铺贴时要求按长方向配合，并从流水坡的下坡开始，由两边向屋脊顺序铺贴，顺水接缝。在卷材尚未冷却前，用铁抹子将边缘和搭接缝抹压好，并用小喷灯均匀细致地对接缝再加热、抹压封好。然后再将边缘和其他杂复部位封好，以防翘边。
(3) 双层施工：如需铺贴二层时，施工方法与单层做法基本相同，但必须使第二层卷材的搭接缝和第一层卷材的搭接缝错开（不涂基层处理剂）。

4. 其他施工注意事项：
(1) 不能在雨天和5级风以上的天气施工。
(2) 防水层施工完毕后，应进行全面检查，对大面积空鼓、皱折、粘结不牢的部位应及时修正。
(3) 卷材在运输和贮存中应防雨淋、防暴晒，并要放置在通风、阴凉、干燥处。垂直立放不超过两层。

5. 水落口间距：无女儿墙时不超过24米；有女儿墙及内排水暗管时不超过18米。

6. 其他说明：
(1) 本图集中未尽内容按《屋面工程施工及验收规范（GBJ207-83）》执行。
(2) 图集中尺寸长度单位均为毫米。

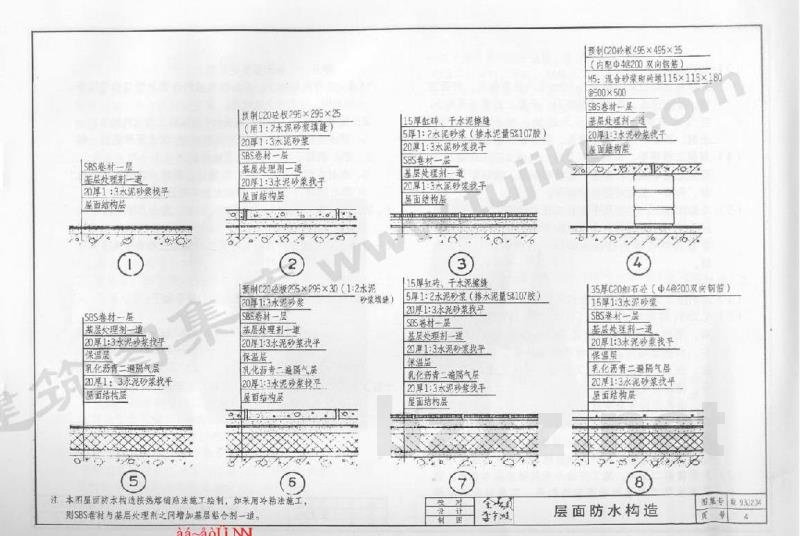

详图构造说明：
本图集中防水构造多采用热熔铺贴法。如采用冷粘法施工，则在SBS卷材与基层处理剂之间增加一层基层粘合剂。
典型构造层级（由上至下）：
- 表面面层（如15mm厚缸砖、水泥擦缝或细石混凝土）
- 5mm厚1:2.5水泥砂浆层
- SBS卷材一层
- 基层处理剂一道
- 1:3水泥砂浆找平层
- 保温层（含乳化沥青隔气层）
- 1:3水泥砂浆找平层
- 屋面结构层（如预制C20砼板、C20细石混凝土等）
