【苏S06-2008】 TTC型居住建筑卫生间同层排水设计

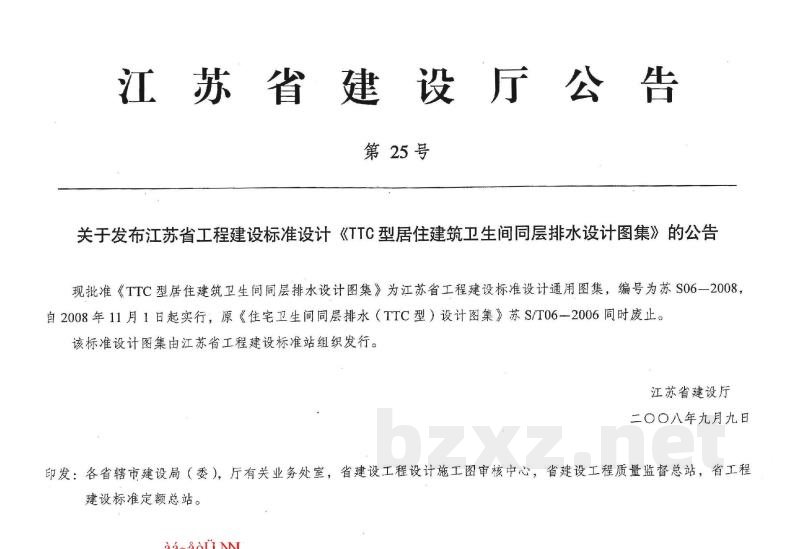

江苏省建设厅公告 第25号

关于发布江苏省工程建设标准设计《TTC型居住建筑卫生间同层排水设计图集》的公告

现批准《TTC型居住建筑卫生间同层排水设计图集》为江苏省工程建设标准设计通用图集，编号为苏S06-2008，自2008年11月1日起实行，原《住宅卫生间同层排水（TTC型）设计图集》苏S/T06-2006同时废止。该标准设计图集由江苏省工程建设标准站组织发行。

江苏省建设厅
二〇〇八年九月九日

印发：各省辖市建设局（委），厅有关业务处室，省建设工程设计施工图审核中心，省建设工程质量监督总站，省工程建设标准定额总站。

图集名称：TTC型居住建筑卫生间同层排水设计图集
批准部门：江苏省建设厅
图集号：苏S06-2008
实行日期：2008年10月1日

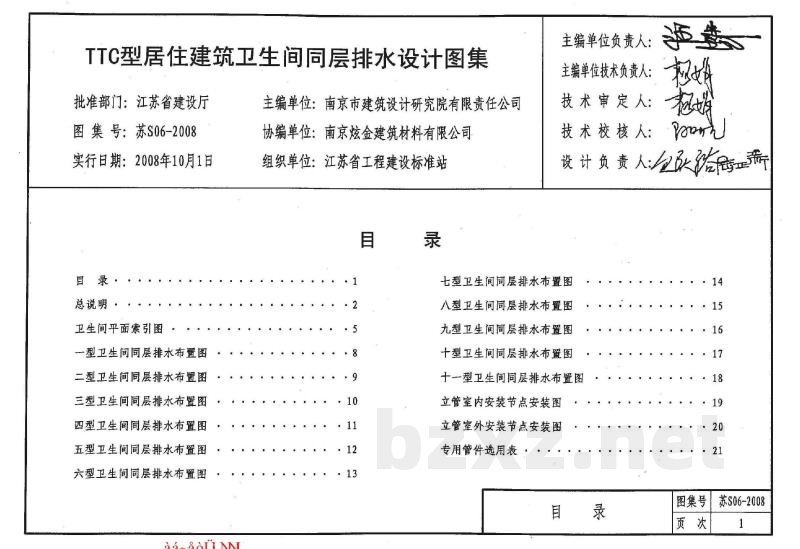

目录
1 总说明
2 编制依据
3 适用范围
4 设计要求
5 TTC型特制管道配件
6 施工
7 维护管理
8 图集索引
9 其他

包含：一型至十一型卫生间同层排水布置图、立管室内安装节点安装图、立管室外安装节点安装图、专用管件选用表等。

主编单位：南京市建筑设计研究院有限责任公司
协编单位：南京炫金建筑材料有限公司
组织单位：江苏省工程建设标准站

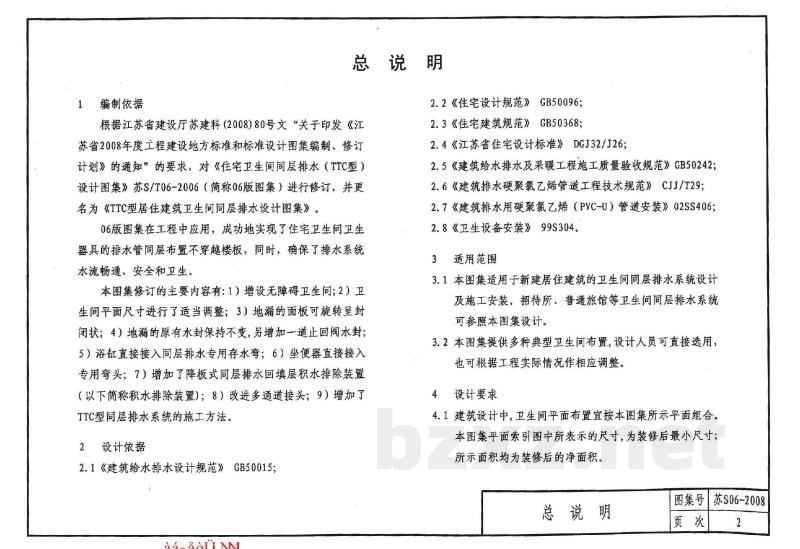

1 总说明

2 编制依据
2.1 《建筑给水排水设计规范》GB50015；
2.2 《住宅设计规范》GB50096；
根据江苏省建设厅苏建科（2008）80号文“关于印发《江苏省2008年度工程建设地方标准和标准设计图集编制、修订计划》的通知”的要求，对《住宅卫生间同层排水（TTC型）设计图集》苏S/T06-2006（简称06版图集）进行修订，并更名为《TTC型居住建筑卫生间同层排水设计图集》。06版图集在工程中应用，成功地实现了住宅卫生间卫生器具的排水管同层布置不穿越楼板，同时，确保了排水系统水流畅通、安全和卫生。
本图集修订的主要内容有：
1）增设无障碍卫生间；
2）卫生间平面尺寸进行了适当调整；
3）地漏的面板可旋转呈封闭状；
4）地漏的原有水封保持不变，另增加一道止回阀水封；
5）浴缸直接接入同层排水专用存水弯；
6）坐便器直接接入专用弯头；
7）增加了降板式同层排水回填层积水排除装置（以下简称积水排除装置）；
8）改进多通道接头；
9）增加了TTC型同层排水系统的施工方法。

2 设计依据
2.1 《建筑给水排水设计规范》GB50015；
2.2 《住宅设计规范》GB50096；
2.3 《住宅建筑规范》GB50368；
2.4 《江苏省住宅设计标准》DGJ32/J26；
2.5 《建筑给水排水及采暖工程施工质量验收规范》GB50242；
2.6 《建筑排水硬聚氯乙烯管道工程技术规范》CJJ/T29；
2.7 《建筑排水用硬聚氟乙烯（PVC-U）管道安装》02SS4062；
2.8 《卫生设备安装》99S304。

3 适用范围
3.1 本图集适用于新建居住建筑的卫生间同层排水系统设计及施工安装。招待所、普通旅馆等卫生间同层排水系统可参照本图集设计。
3.2 本图集提供多种典型卫生间布置，设计人员可直接选用，也可根据工程实际情况作相应调整。

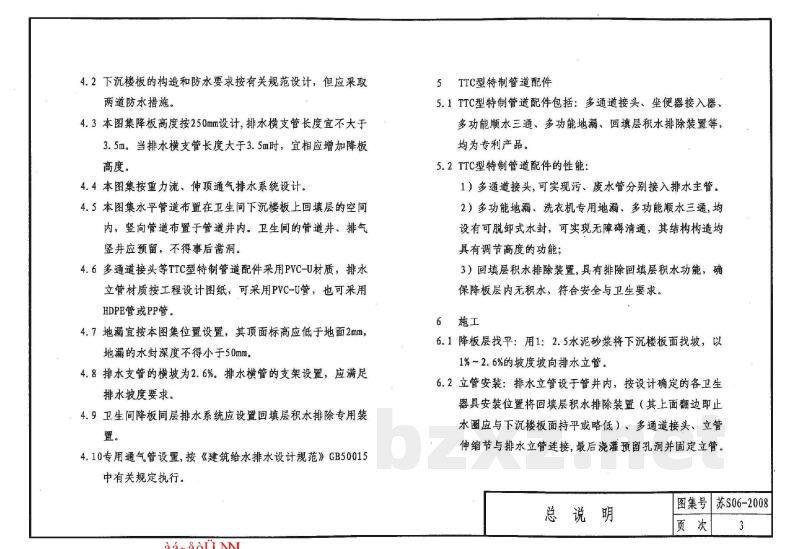

4 设计要求
4.1 建筑设计中，卫生间平面布置宜按本图集所示平面组合。本图集平面索引图中所表示的尺寸，为装修后最小尺寸；所示面积均为装修后的净面积。
4.2 下沉楼板的构造和防水要求按有关规范设计，但应采取两道防水措施。
4.3 本图集降板高度按250mm设计，排水横支管长度宜不大于3.5m。当排水横支管长度大于3.5m时，宜相应增加降板高度。
4.4 本图集按重力流、伸顶通气排水系统设计。
4.5 本图集水平管道布置在卫生间下沉楼板上回填层的空间内，竖向管道布置于管道井内。卫生间的管道井、排气竖井应预留，不得事后凿洞。
4.6 多通道接头等TTC型特制管道配件采用PVC-U材质，排水立管材质按工程设计图纸，可采用PVC-U管，也可采用HDPE管或PP管。
4.7 地漏宜按本图集位置设置，其顶面标高应低于地面2mm，地漏的水封深度不得小于50mm。
4.8 排水支管的横坡为2.6%。排水横管的支架设置，应满足排水坡度要求。
4.9 卫生间降板同层排水系统应设置回填层积水排除专用装置。
4.10 专用通气管设置，按《建筑给水排水设计规范》GB50015中有关规定执行。

5 TTC型特制管道配件
5.1 TTC型特制管道配件包括：多通道接头、坐便器接入器、多功能顺水三通、多功能地漏、回填层积水排除装置等，均为专利产品。
5.2 TTC型特制管道配件的性能：
1）多通道接头，可实现污、废水管分别接入排水主管；
2）多功能地漏、洗衣机专用地漏、多功能顺水三通，均设有可脱卸式水封，可实现无障碍清通，其结构构造均具有调节高度的功能；
3）回填层积水排除装置，具有排除回填层积水功能，确保降板层内无积水，符合安全与卫生要求。

6 施工
6.1 降板层找平：用1:2.5水泥砂浆将下沉楼板面找坡，以1%~2.6%的坡度坡向排水立管。
6.2 立管安装：排水立管设于管井内，按设计确定的各卫生器具安装位置将回填层积水排除装置（其上面翻边即止水圈应与下沉楼板面持平或略低），多通道接头、立管伸缩节与排水立管连接，最后浇灌预留孔洞并固定立管。
6.3 根据设计要求，在下沉楼板找平找坡层上做防水层，应把防水层抹至回填层积水排除装置上口翻边（止水圈）上。
6.4 对降板的防水层进行防水验收。在防水层上做厚20mm的1:2.5水泥砂浆保护层。
6.5 在保护层上铺设厚度为50mm的干粒料。
6.6 连接横支管，按设计要求安装卫生器具接口。
6.7 对立管和横支管按隐蔽工程要求进行验收。
6.8 回填厚100mm的1:6水泥陶粒混凝土或按设计要求进行回填。
6.9 按设计确定各配件的标高，切除多余的接口，盖上面板。
6.10 按设计要求进行卫生间面层防水层敷设，并完成装饰层。
6.11 对地面层进行防水层验收。

7 维护管理
7.1 对系统不锈钢面板进水口处安装的两道防止毛发进入的网罩，定期清理，保证进水口畅通；
7.2 每年定期清洗可脱卸式水封和疏通冲洗排水支管。疏通管道时宜采用手动清通器疏通，不得使用机械式清通器。

9 其他
9.1 本图集所注尺寸单位均以毫米计。
9.2 TTC代表“脱卸式同层排水”。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
