【苏J9505】 楼梯通用

江苏省建筑配件通用图集——楼梯

批准部门：江苏省建设委员会
编制单位：江苏省南京市建筑设计研究院
发行单位：江苏省工程建设设计院
施行日期：1996年5月1日
分类号：苏科(1996)箍134号
修订代号：苏19505

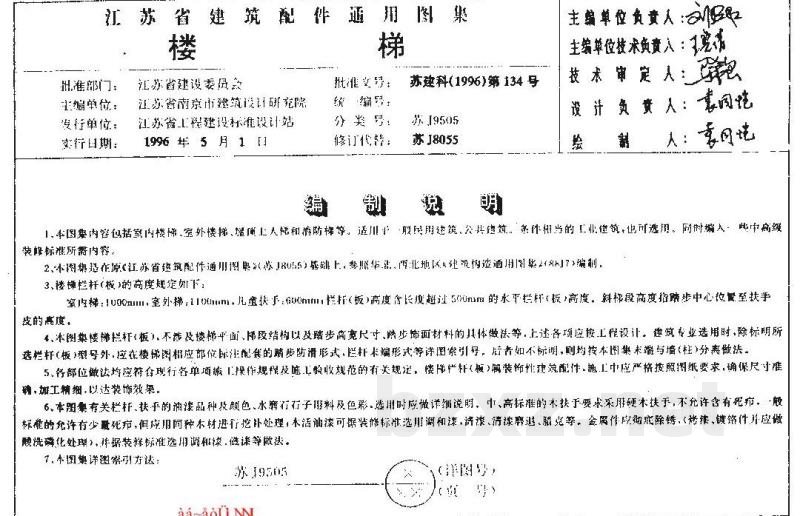

说明：
1. 本图集内容包括室内楼梯、室外楼梯、中间上人平台和消防楼梯等。适用于民用建筑、公共建筑、条件特殊的工业建筑，也可选用。同时可用于中高级装修标准场所。
2. 本图集依据江苏省建筑配件通用图集标准，结合相关地区建筑构造进行编制。
3. 楼梯栏杆（板）的高度规定如下：室内梯：1000mm；室外梯：1100mm。凡设置扶手：栏杆（板）高度含长度超过50mm的水平栏杆（板）高度；斜裙段高度指踏步中心线至扶手线的高度。本图集不涉及楼梯平面、楼梯结构以及踏步高宽尺寸、踏步饰面材料的整体做法等。各项应按工程设计，建筑专业选用时，除标明所选栏杆（板）型号外，应在楼梯剖面图中注明踏步防滑形式、栏杆端部形式等详图索引号；如不标明，则均按本图集未端与墙（柱）分离的做法。
4. 栏杆部位做法均应符合现行各单项工程操作规程及相关规范的有关规定。栏杆（板）属装饰性建筑配件，施工中应严格按照图纸要求，确保尺寸准确、工艺精细，以达到装饰效果。
5. 本图集有关栏杆、扶手的油漆品种及颜色、材料及色彩选用应做详细说明。中、高标准的扶手要求采用硬木扶手，不允许含有死芯。一般标准的扶手可用实木进行外观处理，木质扶手可选用调和漆、清漆、蜡克等。金属栏杆应彻底除锈，烤漆、镶铬件并应做酸洗磷化处理，根据要求选用调和漆等。

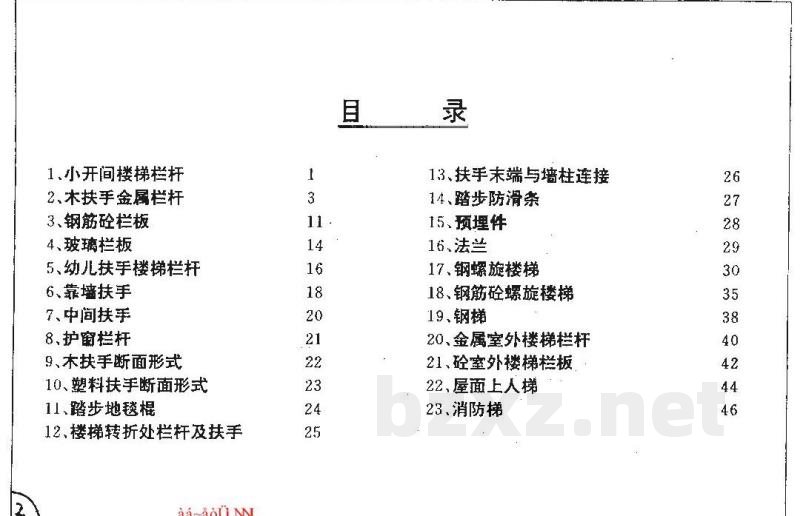

详图索引：

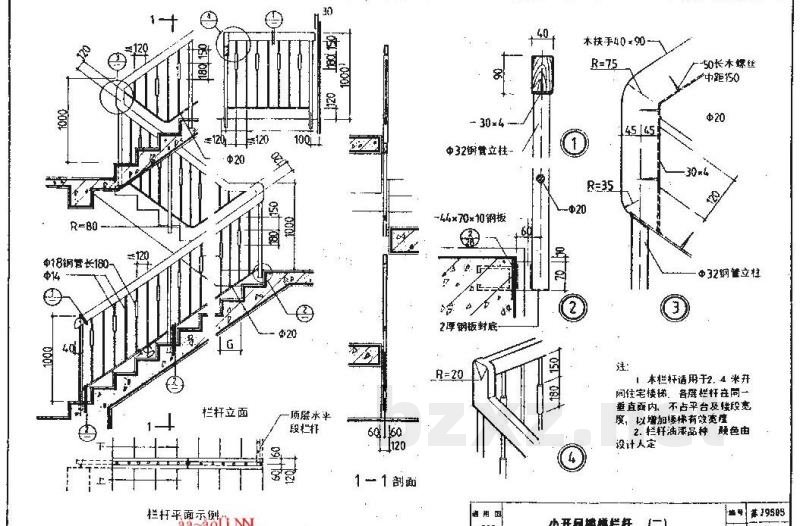

1. 小开间楼梯栏杆
2. 木扶手金属栏杆
3. 钢筋砼栏板
4. 玻璃栏板
5. 幼儿扶手楼梯栏杆
6. 靠墙扶手
7. 中间扶手
8. 护窗栏杆
9. 木扶手断面形式
10. 塑料扶手断面形式
11. 踏步防滑条
12. 楼梯转折处栏杆及扶手
13. 扶手末端与墙柱连接
14. 预留件
15. 法兰
16. 钢螺旋楼梯
17. 钢筋砼螺旋楼梯
18. 钢梯
19. 金属室外楼梯栏杆
20. 砼室外楼梯栏板
21. 屋面上人梯
22. 消防梯

备注：
- 栏杆油漆品种、颜色由设计人决定。
- 栏杆应在同一垂直面内，不占平台及楼梯段宽度，以增加楼梯有效宽度。
