【西南04J516】室外装修

本网站发布时间： 2026-07-29 07:44:53

西南04J516
现行
↓ 点击下载此图集

基本信息

图集号：
西南04J516
图集名称：
西南04J516 室外装修
图集类别：
其它
标准状态：
现行
发布日期：
2023-02-25
实施日期：
2023-02-25
下载格式：
pdf zip
下载大小：
11.14 MB

手机扫码下载更方便

关联标准

出版信息

标准简介/下载

点击下载

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页

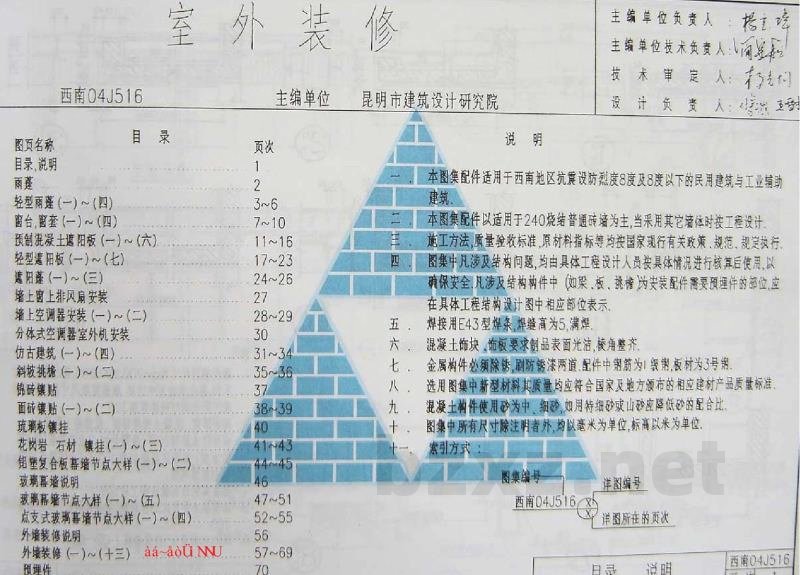

室 外 装 修

    目 录
    说 明
本图集配件适用于西南地区抗震设防烈度8度及8度以下的民用建筑与工业辅助建筑。
本图集配件以适用于240宽普通砖墙为主,当采用其它墙体时按工程设计。
施工方法、质量验收标准、原材料指标等均按国家现行有关政策、规范、规定执行。
图集中凡涉及结构问题，均由具体工程设计人员按具体情况进行核算后使用。以确保安全，凡涉及结构构件中（如梁、板、楼梯）为安装配件需要预埋件的部位，应在具体工程结构设计图中相应部位表示。
焊接用E43型焊条,焊缝高为5.满焊。
混凝土饰块，内配要求制品表面光洁，棱角整齐。
金属构件必须除锈、刷防锈漆两道。配件中钢筋为I级钢,板材为3号钢。
选用图集中新型材料其质量均应符合国家及地方颁布的相应建材产品质量标准。
混凝土构件使用砂为中、粗砂，如用特细砂或山砂应降低砂的配合比。
图集中所有尺寸除注明者外,均以毫米为单位,标高以米为单位。
十一. 索引方式：


          图集编号

          详图编号


          西南04J516 (x)




          详图所在的页次




    西南04J516
    主编单位：昆明市建筑设计研究院











      图页名称
      页数



  目录、说明1

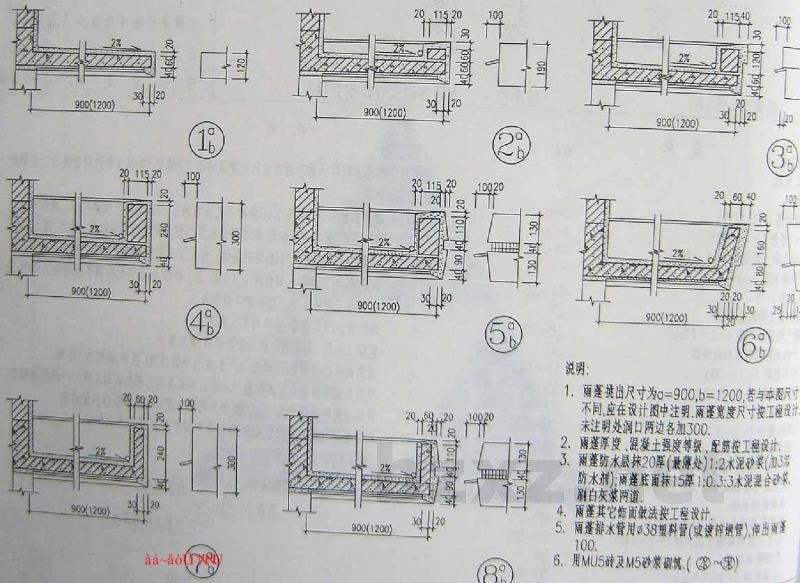

雨蓬2

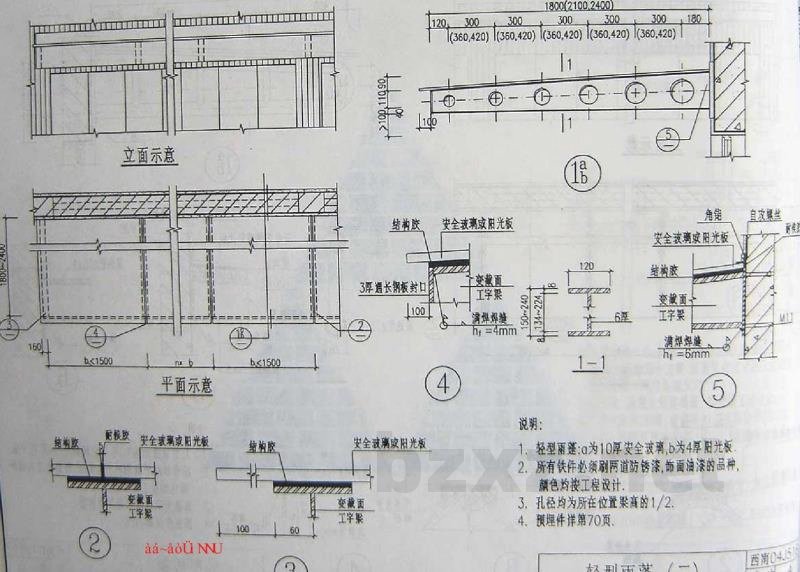

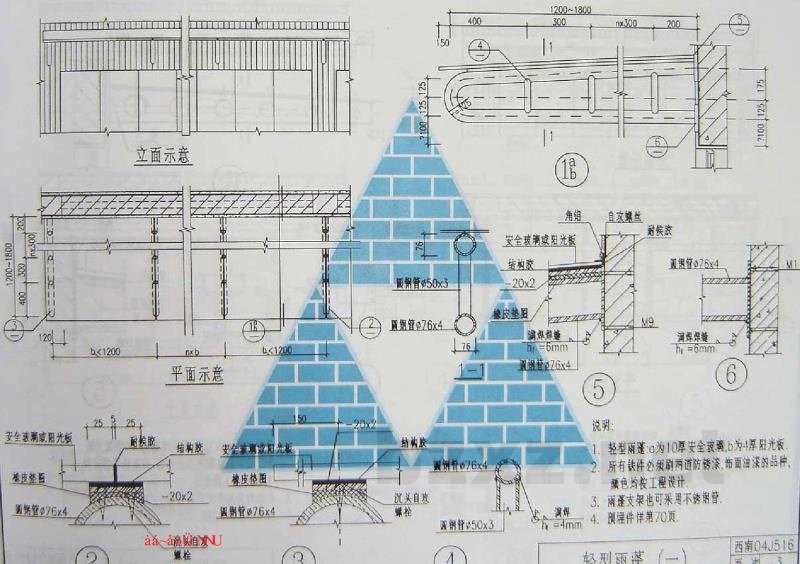

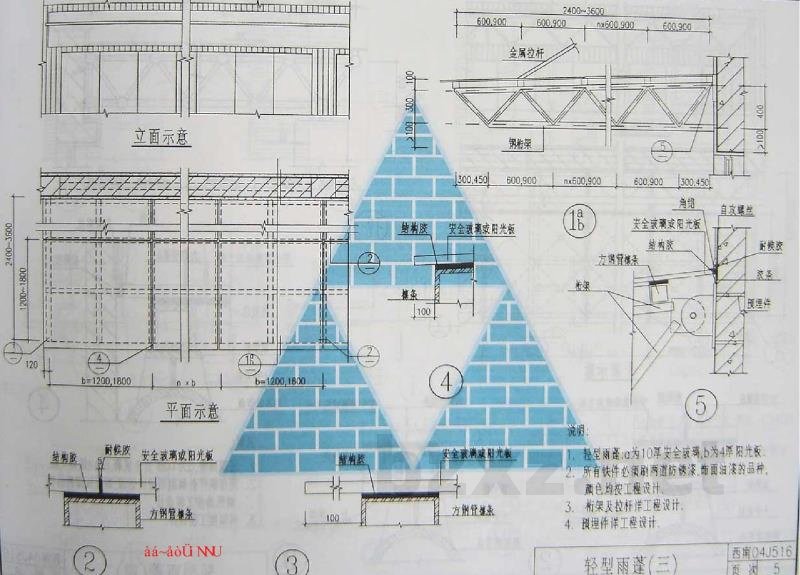

轻型雨蓬(一)~(四)3~6
窗台、窗套(一)~(四)7~10
预制混凝土遮阳板(一)~(六)11~16
轻型遮阳板(一)~(七)17~23
遮阳蓬(一)~(三)24~26
墙上窗下排风扇安装27
墙上空凋器安装(一)~(二)28~29
分体式空调器室外机安装30
仿古建筑(一)~(四)31~34
斜坡挑檐(一)~(二)35~36
佛砖镶贴37
面砖镶贴(一)~(二)38~39
琉璃板镶挂40
花岗岩、石材镶挂(一)~(三)41~43
铝塑复合板幕墙节点大样(一)~(二)44~45
玻璃幕墙说明46
玻璃幕墙节点大样(一)~(五)47~51
点支式玻璃幕墙节点大样(一)~(四)52~55
外墙装修说明56
外墙装修 (一)~(十三) aà-àoÜ NNU57~69
预埋件70

西南04J516
目录，说明
页次 1

图页名称	页数
目录、说明	1
雨蓬	2
轻型雨蓬(一)~(四)	3~6
窗台、窗套(一)~(四)	7~10
预制混凝土遮阳板(一)~(六)	11~16
轻型遮阳板(一)~(七)	17~23
遮阳蓬(一)~(三)	24~26
墙上窗下排风扇安装	27
墙上空凋器安装(一)~(二)	28~29
分体式空调器室外机安装	30
仿古建筑(一)~(四)	31~34
斜坡挑檐(一)~(二)	35~36
佛砖镶贴	37
面砖镶贴(一)~(二)	38~39
琉璃板镶挂	40
花岗岩、石材镶挂(一)~(三)	41~43
铝塑复合板幕墙节点大样(一)~(二)	44~45
玻璃幕墙说明	46
玻璃幕墙节点大样(一)~(五)	47~51
点支式玻璃幕墙节点大样(一)~(四)	52~55
外墙装修说明	56
外墙装修 (一)~(十三) aà-àoÜ NNU	57~69
预埋件	70
