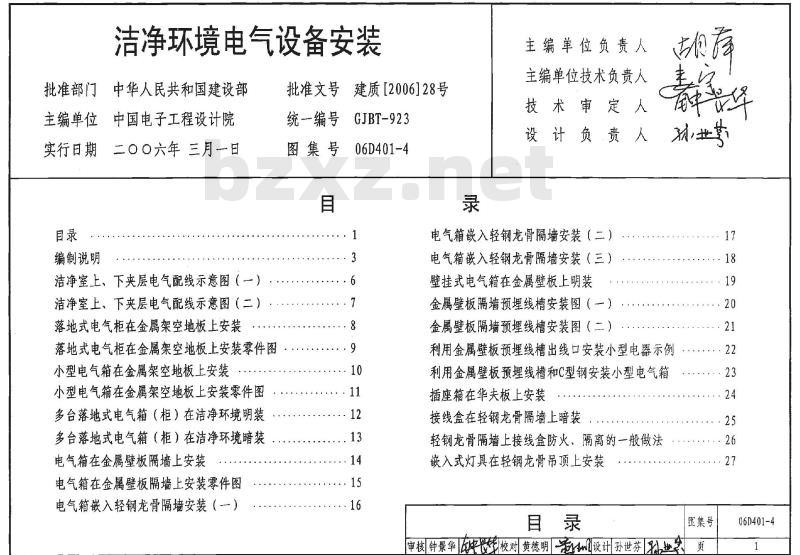

【06D401-4】 洁净环境电气设备安装

洁净环境电气设备安装
批准部门
中华人民共和国建设部
主编单位中国电子工程设计院
实行日期　二〇〇六年三月一日目录
编制说明
洁净室上、下夹层电气配线示意图（一）洁净室上、下夹层电气配线示意图（二）落地式电气柜在金属架空地板上安装落地式电气柜在金属架空地板上安装零件图小型电气箱在金属架空地板上安装小型电气箱在金属架空地板上安装零件图多台落地式电气箱（柜）在洁净环境明装多台落地式电气箱（柜）在洁净环境暗装电气箱在金属壁板隔墙上安装
电气箱在金属壁板隔墙上安装零件图电气箱嵌入轻钢龙骨隔墙安装（）批准文号
建质[2006]28号
统一编号
GJBT-923
06D401-4
图集号
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
电气箱嵌入轻钢龙骨隔墙安装（二）电气箱嵌入轻钢龙骨隔墙安装（三）壁挂式电气箱在金属壁板上明装金属壁板隔墙预埋线槽安装图（一）金属壁板隔墙预埋线槽安装图（二）丰
利用金属壁板预埋线槽出线口安装小型电器示例···利用金属壁板预埋线槽和C型钢安装小型电气箱插座箱在华夫板上安装
接线盒在轻钢龙骨隔墙上暗装
轻钢龙骨隔墙上接线盒防火、隔离的一般做法嵌入式灯具在轻钢龙骨吊顶上安装目录
....·22
·······23
图集号
审核钟景华校对黄德明设训孙世苏|地]页
06D401-4

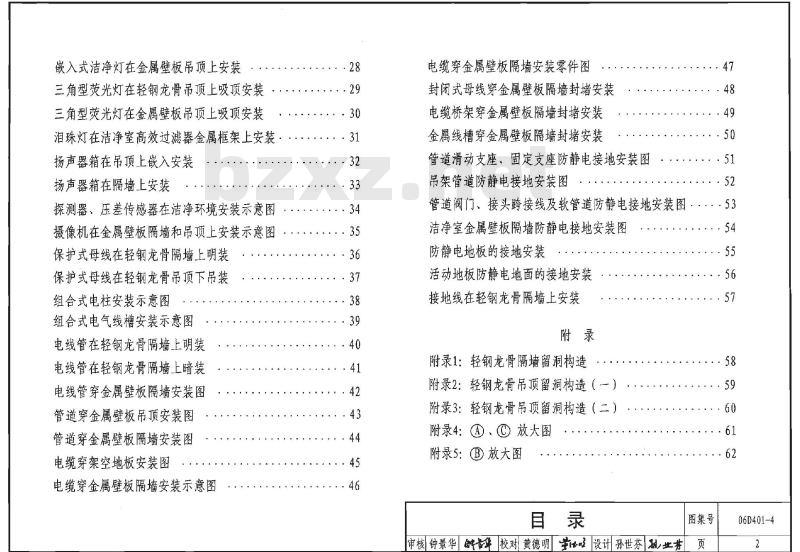

嵌入式洁净灯在金属壁板吊顶上安装三角型荧光灯在轻钢龙骨吊顶上吸顶安装三角型荧光灯在金属壁板吊顶上吸顶安装泪珠灯在洁净室高效过滤器金属框架上安装扬声器箱在吊顶上嵌入安装
扬声器箱在隔墙上安装
探测器、压差传感器在洁净环境安装示意图，摄像机在金属壁板隔墙和吊顶上安装示意图·保护式母线在轻钢龙骨隔墙上明装保护式母线在轻钢龙骨吊顶下吊装组合式电柱安装示意图
组合式电气线槽安装示意图
电线管在轻钢龙骨隔墙上明装
电线管在轻钢龙骨隔墙上暗装
电线管穿金属壁板隔墙安装图
管道穿金属壁板吊顶安装图
管道穿金属壁板隔墙安装图
电缆穿架空地板安装图
电缆穿金属壁板隔墙安装示意图.28
··29
.．·31
··32
··34
.·．35
．·36
·· 39
··43
电缆穿金属壁板隔墙安装零件图封闭式母线穿金属壁板隔墙封堵安装电缆桥架穿金属壁板隔墙封堵安装金属线槽穿金属壁板隔墙封堵安装管道滑动支座、固定支座防静电接地安装图吊架管道防静电接地安装图
管道阀门、接头跨接线及软管道防静电接地安装图·····53洁净室金属壁板隔墙防静电接地安装图防静电地板的接地安装
活动地板防静电地面的接地安装接地线在轻钢龙骨隔墙上安装
附录1：轻钢龙骨隔墙留洞构造
附录2：轻钢龙骨吊顶留洞构造（）附录3：轻钢龙骨吊顶留洞构造（二）附录4：?、①放大图
附录5：B放大图
图集号
审核钟景华鲜年校对黄德明以设计孙世芬私业芳页
06D401-4

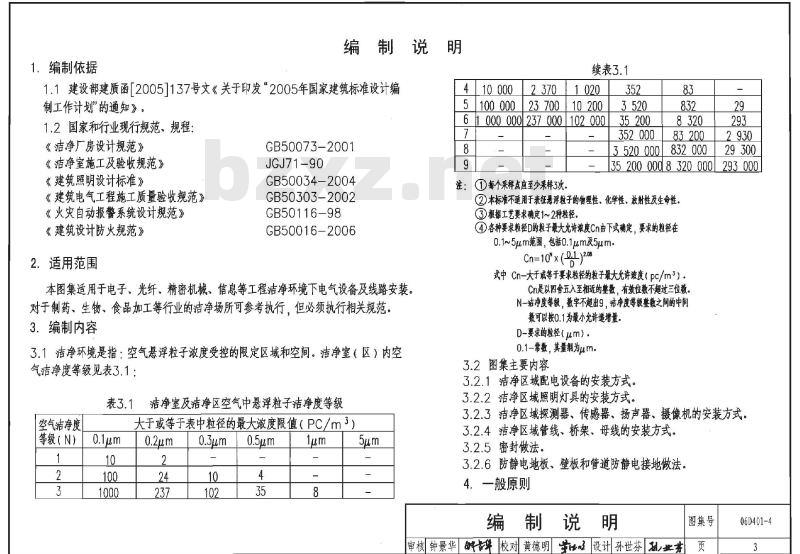

1．编制依据
编制说明
1.1建设部建质函20051137号文《关于印发“2005年国家建筑标准设计编制工作计划”的通知》。
1.2国家和行业现行规范、规程：《洁净厂房设计规范》
《洁净室施工及验收规范》
《建筑照明设计标准》
《建筑电气工程施工质量验收规范》《火灾自动报警系统设计规范》《建筑设计防火规范》
2．适用范围
GB50073-2001
JGJ71-90
GB50034-2004
GB50303-2002
GB50116-98
GB50016-2006
本图集适用于电子、光纤、精密机械、信息等工程洁净环境下电气设备及线路安装。对于制药、生物、食品加工等行业的洁净场所可参考执行，但必须执行相关规范3．编制内容
3.1洁净环境是指：空气悬浮粒子浓度受控的限定区域和空间。洁净室（区）内空气洁净度等级见表3.1：
洁净室及洁净区空气中悬浮粒子洁净度等级空气洁净度
等级（N）
大于或等于表中粒径的最大浓度限值（PC/m3）0.2μm
410 000
续表3.1
5100 000
23 700
10 200
6 000 000237 000102 000
35 200
352 000
3 520 000
832000
352000008320000293000
注：①每个采样点应至少采样3次，②本标准不适用于表征悬浮粒子的物理性、化学性、放射性及生命性，③根据工艺要求确定1~2种粒径
④各种要求粒径D的粒子最大允许浓度Cn由下式确定，要求的粒径在0.1~5um范围，包括0.1μum及5umCn=10′x (DL)208
式中 Cn-大于或等于要求粒径的粒子最大允许浓度（pc/m3），Cn是以四舍五入至相近的整数，有效位数不超过三位数N一洁净度等级，数字不超出9，洁争度等级整数之间的中间数可以按0.1为最小允许递增量。D-要求的粒径（μm）。
0.1一常数，其量纲为um
3.2图集主要内容
3.2.1洁净区域配电设备的安装方式。3.2.2洁净区域照明灯具的安装方式。3.2.3洁净区域探测器、传感器、扬声器、摄像机的安装方式3.2.4洁净区域管线、桥架、母线的安装方式。3.2.5密封做法。
3.2.6防静电地板、壁板和管道防静电接地做法，4．一般原则
编制说明
图集号
审核钟景华 鲜华校对黄德明学以设计孙世芬团业芳页
06D401-4

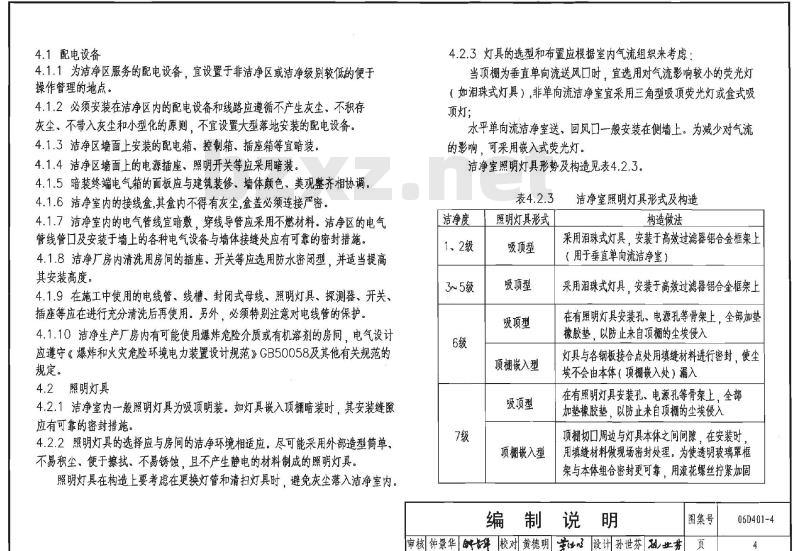

4.1配电设备
4.1.1为洁净区服务的配电设备，宜设置于非洁净区或洁净级别较低的便于操作管理的地点。
4.1.2必须安装在洁净区内的配电设备和线路应遵循不产生灰尘、不积存灰尘、不带入灰尘和小型化的原则，不宜设置大型落地安装的配电设备。4.1.3洁净区墙面上安装的配电箱、控制箱、插座箱等宜暗装。4.1.4洁净区墙面上的电源插座、照明开关等应采用暗装。4.1.5暗装终端电气箱的面板应与建筑装修、墙体颜色、美观整齐相协调。4.1.6洁净室内的接线盒，其盒内不得有灰尘，盒盖必须连接严密。4.1.7洁净室内的电气管线宜暗敷，穿线导管应采用不燃材料。洁净区的电气管线管口及安装于墙上的各种电气设备与墙体接缝处应有可靠的密封措施。4.1.8洁净厂房内清洗用房间的插座，开关等应选用防水密闭型，并适当提高其安装高度。
4.1.9在施工中使用的电线管、线槽、封闭式母线、照明灯具、探测器、开关、插座等应在进行充分清洗后再使用。另外，必须特别注意对电线管的保护。4.1.10洁净生产厂房内有可能使用爆炸危险介质或有机溶剂的房间，电气设计应遵守《爆炸和火灾危险环境电力装置设计规范》GB50058及其他有关规范的规定。
4.2照明灯真
4.2.1洁净室内一般照明灯具为吸顶明装。如灯具嵌入顶暗装时，其安装缝应有可靠的密封措施。
4.2.2照明灯具的选择应与房间的洁争环境相适应。尽可能采用外部造型简单，不易积尘、便于擦拭、不易锈蚀，且不产生静电的材料制成的照明灯具。照明灯具在构造上要考虑在更换灯管和清扫灯具时、避免灰尘落入洁净室内，4.2.3灯具的选型和布置应根据室内气流组织来考虑：当顶棚为垂直单向流送风口时，宜选用对气流影响较小的荧光灯（如泪珠式灯具），非单向流洁净室宜采用三角型吸顶荧光灯或盒式吸顶灯；
水平单向流洁净室送、回风口一般安装在侧墙上。为减少对气流的影响，可采用嵌入式荧光灯。洁净室照明灯具形势及构造见表4.2.3。表4.2.3
洁净度
1、2级
3~5级
照明灯具形式
吸顶型
吸顶型
吸顶型
顶棚嵌入型
吸预型
预棚嵌入型
洁净室照明灯具形式及构造
构造做法
采用泪珠式灯具，安装于高效过滤器铝合金框架上（用于垂直单向流洁净室）
采用泪珠式灯具。安装于高效过滤器铝合金框架上在有照明灯具安装孔、电源孔等骨架上，全部加垫橡胶垫，以防止来自顶棚的尘埃侵入灯具与各钢板接合点处用填缝材料进行密封，使尘埃不会由本体（顶棚嵌入处）漏入在有照明灯具安装孔，电源孔等骨架上，全部加垫橡胶垫，以防止来自顶棚的尘埃侵入顶棚切口周边与灯具本体之间间隙，在安装时用填缝材料做现场密封处理。为使透明玻璃罩框架与本体组合密封更可靠，用凌花螺丝拧紧加固编制说明
图集号
审核钟景华华校对黄德明以设计孙世芬因业芳贞
06D401-4
吸预型
顶棚嵌入型
吸顶型

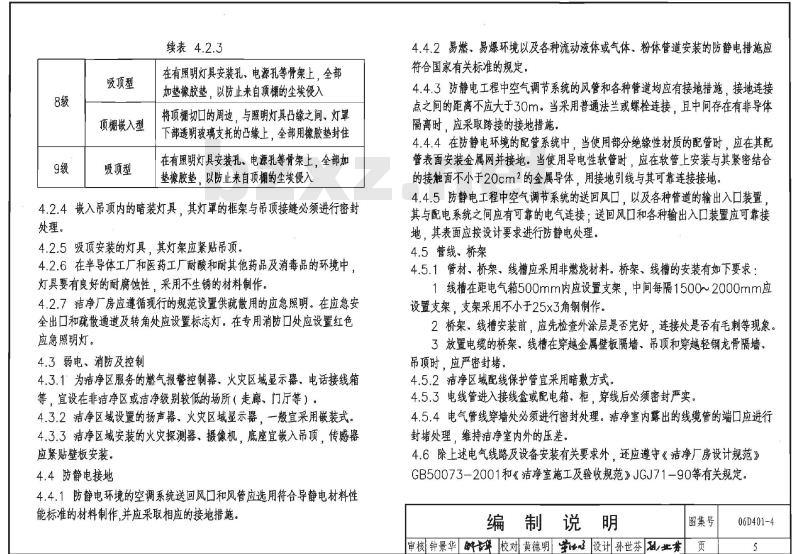

续表4.2.3
在有照明灯具安装孔，电源孔等骨架上，全部加垫橡胶垫，以防止来自顶棚的尘埃侵入将顶桶切口的周边，与照明灯具凸缘之间，灯罩下部透明玻璃支托的凸缘上。全部用橡胶垫封住在有照明灯具安装孔、电源孔等骨架上，全部加垫橡胶垫，以防止来自顶棚的尘埃侵入4.2.4嵌入吊顶内的暗装灯具，其灯罩的框架与吊顶接缝必须进行密封处理。
4.2.5吸顶安装的灯具，其灯架应紧贴吊顶。4.2.6在半导体工厂和医药工厂耐酸和耐其他药品及消毒品的环境中，灯具要有良好的耐腐蚀性，采用不生锈的材料制作。4.2.7洁净厂房应遵循现行的规范设置供疏散用的应急照明。在应急安全出口和疏散通道及转角处应设置标志灯。在专用消防口处应设置红色应急照朝灯。
4.3弱电、消防及控制
4.3.1＇为洁净区服务的燃气报警控制器、火灾区域显示器、电话接线箱等，宜设在非洁净区或洁净级别较低的场所（走廊、门厅等）。4.3.2洁净区域设置的扬声器、火灾区域显示器，一般宜采用嵌装式。4.3.3洁净区域安装的火灾探测器、摄像机，底座宜嵌入吊顶，传感器应紧贴壁板安装。
4.4防静电接地
4.4.1防静电环境的空调系统送回风口和风管应选用符合导静电材料性能标准的材料制作,并应采取相应的接地措施。4.4.2易燃、易爆环境以及各种流动液体或气体、粉体管道安装的防静电措施应符合国家有关标准的规定。
4.4.3防静电工程中空气调节系统的风管和各种管道均应有接地措施，接地连接点之间的距离不应大于30m。当采用普通法兰或螺栓连接，且中间存在有非导体隔离时，应采取跨接的接地措施。4.4.4在防静电环境的配管系统中，当使用部分绝缘性材质的配管时，应在其配管表面安装金属网并接地。当使用导电性软管时，应在软管上安装与其紧密结合的接触面不小于20cm2的金属导体，用接地引线与其可靠连接接地，4.4.5防静电工程中空气调节系统的送回风口，以及各种管道的输出入口装置其与配电系统之间应有可靠的电气连接：送回风口和各种输出入口装置应可靠接地，其表面应按设计要求进行防静电处理。4.5管线、桥架
4.5.1管材、桥架、线槽应采用非燃烧材料。桥架、线槽的安装有如下要求：1线槽在距电气箱500mm内应设置支架，中间每隔1500～2000mm应设置支架，支架采用不小于25x3角钢制作。2桥架、线槽安装前，应先检查外涂层是否完好，连接处是否有毛刺等现象。3放置电缆的桥架、线槽在穿越金属壁板隔墙、吊顶和穿越轻钢龙骨隔墙、吊顶时，应严密封堵。
4.5.2洁净区域配线保护管宜采用暗敷方式。4.5.3电线管进入接线盒或配电箱、柜，穿线后必须密封严实。4.5.4电气管线穿墙处必须进行密封处理。洁净室内露出的线缆管的端口应进行封堵处理，维持洁净室内外的压差。4.6除上述电气线路及设备安装有关要求外，还应遵守《洁净厂房设计规范》GB50073-2001和《洁净室施工及验收规范》JGJ71-90等有关规定编制说明
审核钟景华祥校对黄德明学法设计孙世芬业芳图集号
06D401-4
上夹层送风静压室
风机过滤器单元（FFU）
生产线电源盘
下夹层
洁净室
钢筋混凝土抗震平台
回风静压室
润珠灯
配电盘
照明配电箱
工艺走廊
电缆桥架及电缆
FFU电源控制盘
活动地板
低压配电柜
洁净室上、下夹层电气配线示意图（一）审核钟景华 鲜华校对黄德明生吃设计韩树强 韩州强空调机房
图集号
06D401-4
空调机房
电缆桥架及电缆
HEPA送风
上夹层
工作层
空调控制盘
工作层配电箱
下夹层
电缆桥架及电缆
上夹层配电箱
高效过滤器（HEPA)
地板格栅回风
母线插接箱
送风净压室
洁净室
电缆桥架及电缆
至生产设备配电装置
封闭式母线
低压配电柜，
空调机房
废气处理机房
配电室
洁净室上、下夹层电气配线示意图（二）审核钟景华绅华 校对黄德明学以设计韩树强辣州毯图集号
06D401-4
1，本图是在楼板上设置若千架空地板支座，在支座上搁置金属架空地板作为洁净室的地面，而固定在槽钢底座的落地式电气柜是固定在与架空地板在同一水平面的角钢支架上。该楼板也可为华夫板，2．图中尺寸A，B、C、L见设备产品样本。尺寸D为架空地板顶面距楼板高度。
3.2（槽钢），3（角钢）、4（角钢）号零件见本图集“落地式电气柜在金属架空地板上安装零件图”。
材料表
落地式电气柜
膨胀螺栓
线槽夹具
金属架空地板
架空地板支座
型号及规格
见工程设计
单位数量页次
C10, I=2(L+C)
L50x5,I=2(L+D）
L50x5,I=C-100
M5×25
见工程设计
由线槽厂家提供
见土建专业图纸
见土建专业图纸
见土建专业图纸
L30×4,I=C
L30x 4,I=L
落地式电气柜在金属架空地板上安装1
图集号
审核钟景华解华校对黄德明主以设计韩树强婦州毯贝
数量见工程设计
数量见工程设计
数量见工程设计
长度见工程设计
数量见工程设计
数量见工程设计
数量见工程设计
06D401-4
Lc/2 l
1|120 120l | c/2 /
2号零件（槽钢）
2孔9×18
3号零件（角钢）
8孔7×14(6孔9×18)
2孔7×14
2槽钢
3角钢
4角钢
1本图为落地式电气柜在金属架空地板上安装的零件图，2．图中尺寸A、C、L见设备产品样本。3，2号零件（槽钢）共开孔14个，其中上部开孔8个，孔径为@7×14（括号外数据）；下部开孔6个，孔径9x18（括号内数据）。4，4号零件（角钢）共4根，其中2根开孔7×14（括号外数据），用于角钢支架的上部：2根开孔9×18（括号内数据），用于角钢支架的下部。
07x14(09x18)
(C-100)/2
4号零件（角钢）
材料表
型号及规格
C10, {=2( L+C)
L50x5, (=2( L+D)
L50x5, I=C-100
单位数量
落地式电气柜在金属架空地板上安装零件图审核钟景华祥 校对黄德明 生 设计韩树强 棉树强页次www.bzxz.net
图集号
06D401-4
151213
1，小型电气箱包括壁挂式配电箱、热工控制箱、信息控制箱、电话接线箱等。2．本图是在固定在楼板上高出金属架空地板的角钢支架上，固定小型电气箱。图中楼板为一般楼板，该楼板也可为华夫板。3.图中尺寸C、L见设备产品样本。尺寸D=D1+D2，D1为架空地板顶面距楼板高度，D2为电气箱底部距地面（架空地板面）高度，由工程设计确定。4，2（角钢）、3（角钢）号零件见本图集“小型电气箱在金属架空地板上安装零件图”。
5.放大图见本图集附录4。
材料表
小型电气箱
膨胀螺栓
钢管抱箍
金属架空地板
架空地板支座
装饰面板
型号及规格
见工程设计
L50×5,I=2(L+D)
L50x5, 1=C-100
M5×25
见工程设计
根据支座形状现场确定
见土建专业图纸
见土建专业图纸
见土建专业图纸
L30× 4,I=C
L30x 4, [=L
与周围环境协调
数量页次
小型电气箱在金属架空地板上安装审核钟景华鲜校对黄德明学设计韩树强择州毯图集号
数量见工程设计
数量见工程设计
数量见工程设计
长度见工程设计
数量见工程设计
06D401-4
2孔9x18
(C-100)/2
2孔7×14
2号零件（角钢）
@7x14(@9x18)
3号零件（角钢）
2角钢
3角钢
1：本图为小型电气箱在金属架空地板上安装的零件图2．图中尺寸C、L见设备产品样本。尺寸D=D1+D2，D1为架空地板顶面距楼板高度，D2为电气箱底部距地面（架空地板面）高度，即D为电气箱底部距楼板高度3.3号零件（角钢）共4根，其中2根开孔7×14（括号外数据）用于角钢支架的上部，2根开孔9×18（括号内数据），用于角钢支架下部。
材料表
型号及规格
L=50x×5, I=2(L+D)
L=50x5, I=C-100
单位数量
小型电气箱在金属架空地板上安装零件图页次
图集号
审核 钟景华的鲜校对黄德明学以设计韩树强韩排强页
06D401-4
表面剧环氧漆
1、本落地式电气箱（柜）包括配电箱、控制箱、热工控制屏、信息控制箱等。2．图中尺寸A、B、C、L见设备产品样本。3.A放大图见本图集附录4。
4．单台落地式电气箱（柜）在洁净环境明装可参考本图施工。5．本图的墙体和吊顶均采用金属壁板。当采用轻钢龙骨或其他材料作墙体和吊项时，可参考本图施工。
防静电自流坪或防静电地板
金属璧板
2线槽
3线槽护口
4电气箱（柜）
5螺栓
6螺母
8槽钢
9膨胀螺栓
10螺母
.11垫图
材料表
型号及规格
见土建专业图纸
见工程设计
由线槽配带
见工程设计
单位数量页次
多台落地式电气箱（柜）在洁净环境明装-
图集号
审核钟景华鲜华校对黄德明生以设计韩树强择圳强备注
数量见工程设计
长度见工程设计
数量见工程设计
数量见工程设计
数量见工程设计
数量见工程设计
数量见工程设计
长度见工程设计
数量见工程设计
数量见工程设计
数量见工程设计
06D401-4
