【苏G9402】 180预应力混凝土空心板图集（冷轧带肋钢筋）

江苏省结构构件标准图集：180预应力混凝土空心板图集（冷轧带肋钢筋）

批准部门：江苏省建设委员会
发行单位：江苏省工程建设标准设计站
批文号：苏建科（1994）035号
统一编号：苏G9402
实行日期：1994.3.1

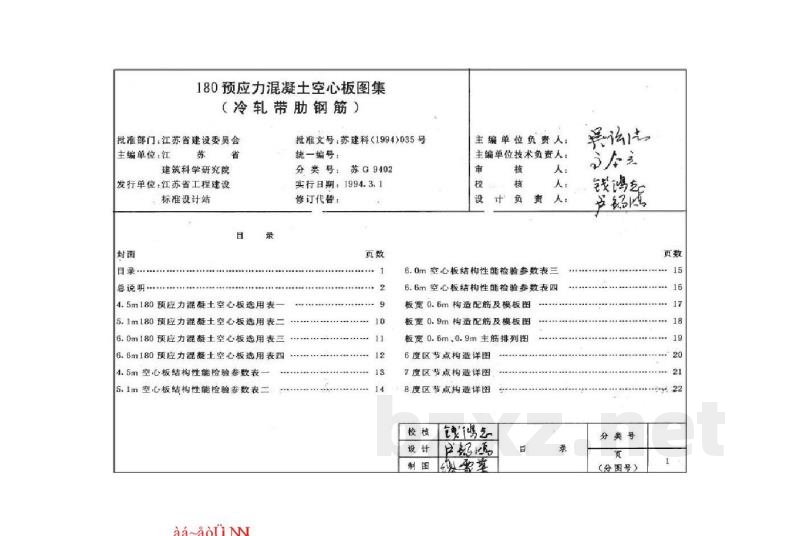

【目录】
1. 适用范围
2. 设计依据
3. 采用材料
4. 设计原则
5. 选用方法
6. 相关图纸：
- 4.5m/5.1m/6.0m/6.6m 预应力混凝土空心板选用表
- 4.5m/5.1m/6.0m/6.6m 空心板结构性能检验参数表
- 板宽0.6m构造配筋及模板图
- 板宽0.9m构造配筋及模板图
- 板宽0.6m、0.9m主筋排列图
- 6度区节点构造详图
- 7度区节点构造详图

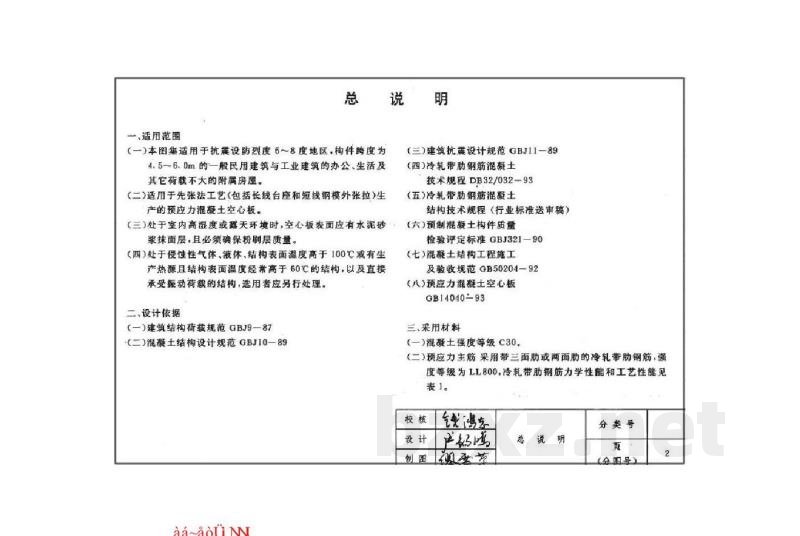

一、适用范围
（一）本图集适用于抗震设防烈度6～8度地区，构件跨度为4.5～6.0m的一般民用建筑与工业建筑的办公、生活及其它荷载不大的附属房屋。
（二）适用于先张法工艺（包括长线台座和短线钢模外张拉）生产的预应力混凝土空心板。
（三）处于室内高湿度或露天环境时，空心板表面应有水泥砂浆抹面层，且必须确保粉刷层质量。
（四）处于侵蚀性气体、液体，结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃的结构，以及直接承受振动荷载的结构，选用者应另行处理。

二、设计依据
（一）建筑结构荷载规范 GBJ9-87
（二）混凝土结构设计规范 GBJ10-89
（三）建筑抗震设计规范 GBJ11-89
（四）冷轧带肋钢筋混凝土技术规程 DB32/032-93
（五）预制混凝土构件质量检验评定标准 GBJ321-90
（六）混凝土结构工程施工及验收规范 GB50204-92
（七）预应力混凝土空心板 GB14040-93

三、采用材料
（一）混凝土强度等级：C30。

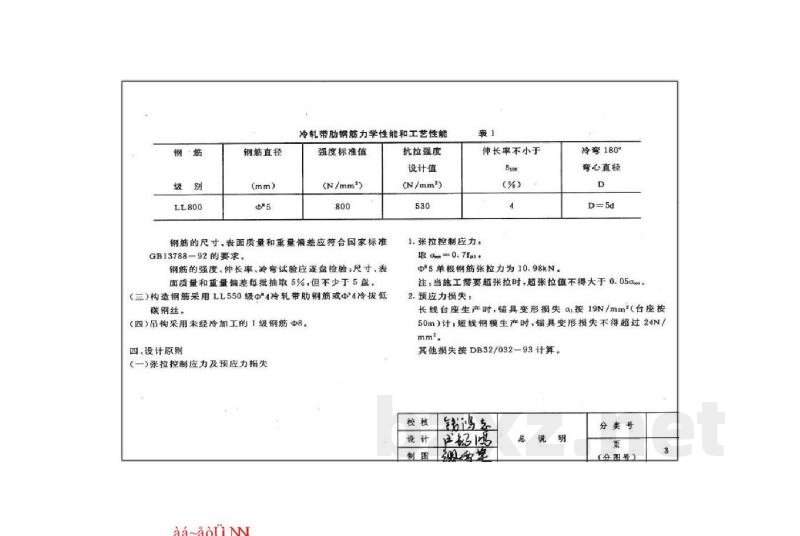

（二）预应力主筋：采用带三面肋或两面肋的冷轧带肋钢筋，强度等级为LL800。其力学性能和工艺性能要求如下：
- 钢筋强度标准值：800 N/mm²
- 伸长率：不小于 4%
- 销筋的尺寸、表面质量和重量偏差应符合国家标准 GB13788-92 的要求。
- 钢的强度、伸长率、冷试验应逐盘检验，尺寸、表面质量和重量偏差每批抽取5%，但不少于5盘。
（三）构造钢筋：采用LL550级 $phi4$ 冷轧带肋钢筋或 $phi4$ 冷拔低碳丝。
（四）箍筋：采用未经冷加工的LL800级钢筋。

四、设计原则
（一）张拉控制应力及预应力损失
1. 张拉控制应力：取 $C = 0.7f_{pu}$。单根钢筋张拉力为10.98kN。注：当施工需要超张拉时，超张拉值不得大于0.05g。
2. 预应力损失：长线台座生产时，铺具变形损失 $le 19 ext{N/mm}$（按50m台座计）；短线钢模生产时，锚具变形损失不得超过 $24 ext{N/mm}$；其他损失按 DB32/032-93 计算。
（二）荷载
1. 恒载标准值：
- 板自重及龙骨重（0.11kN/m）加上找平层、粉刷层，总值取 $1.35 ext{kN/m}$。
- 恒载分项系数取 $gamma_G = 1.2$。
2. 活载标准值：
- 活载标准值取 $2.0 ext{kN/m}^2$、$3.0 ext{kN/m}^2$ 或 $4.0 ext{kN/m}^2$。
- 活载分项系数分别取 $gamma_Q = 1.4$ 或 $gamma_Q = 1.33$；荷载永久值系数取 $psi = 0.5$。
3. 选用表中的允许值按上述恒载和活载计算所得。
（三）设计计算要求
1. 正截面承载力计算，安全等级为二级，即取 $gamma_G = 1.02$。
2. 抗裂验算按裂缝控制等级二级进行，混凝土拉应力限制系数取 $-0.6 le sigma le 0.25$。
3. 允许裂缝宽度 $a le 10/250 ext{mm}$。
4. 计算跨度 $l_0$ 为板跨度减 $100 ext{mm}$。
5. 最小配筋率按 DB32/032-93 规程规定执行。
6. 当构件的实际正截面受弯承载力设计值大于等于1.4倍矩设计值（即 $M ge 1.4M$）时，可不遵守最小配筋率规定。
7. 主筋净保护层为 $15 ext{mm}$。

五、选用方法
（一）板的标志宽度：0.6m、0.9m两种。
（二）板的编号：预应力空心板 + 钢筋级别 + 抗震等级 + 荷载等级 + 板宽度 + 板长度。 (示例：YKB-R8-6-X-0.6-L)
