【辽94J804】 中小学建筑配件

辽宁省建筑标准设计图集：中小学建筑配件
统一编号：DBJT05-58
图集号：辽94J-804
编制单位：辽宁省民用建筑设计研究院
实行日期：1997年2月1日

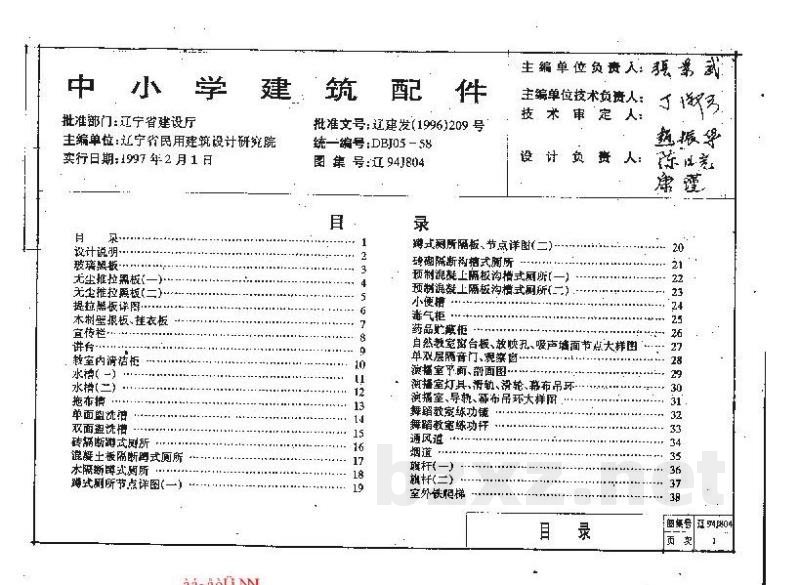

【设计内容清单】
设计说明；玻璃黑板、无尘粉笔黑板、无尘推拉展板、提拉式黑板详图；木制壁挂板、挂衣板；教室内洗手柜、水盆、水槽；单面/双面洗手槽；砖砌式/混凝土砌筑式厕所；预制板、隔板、橱柜、药品柜、吸声墙面、隔音门、窗、灯具、滑轨、幕布吊环、舞蹈教室练功镜、通风道、烟道、扶手、室外铁艺楼梯等。

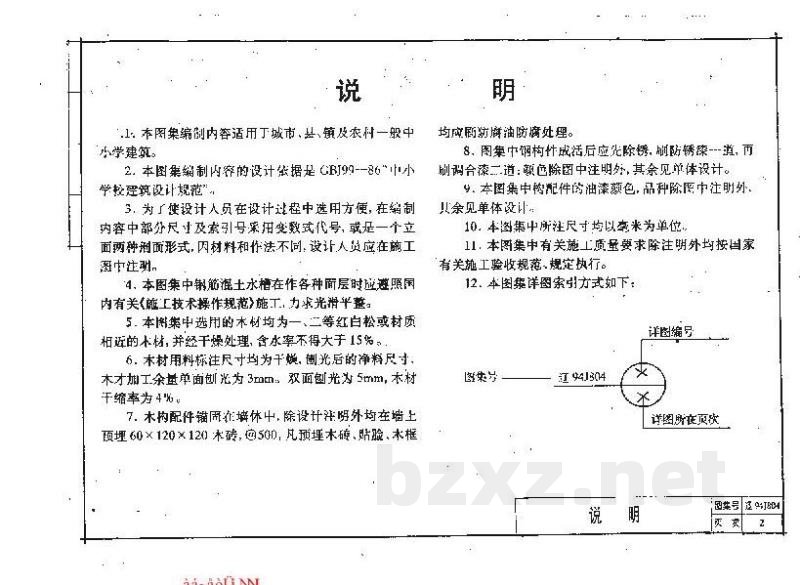

【设计说明】
1. 本图集编制内容适用于城市、县、镇及农村一般中小学建筑。
2. 本图集缩制参考《GBJ99-86 小学建筑设计规范》。
3. 为使设计人员在设计过程中选用方便，部分尺寸及索引号采用变数式代号，或采用立面形式，具体应根据材料和做法在施工图中注明。
4. 混凝土表面在进行各种面层施工前，应力求光滑平整。
5. 本图集中选用的木材均为一、二等红白松或材质相近的木材，并经干燥处理，含水率不得大于15%。
6. 本图集中标注尺寸均为干材尺寸；刨光后的净料尺寸：单面刨光减3mm，双面刨光减5mm；木材缩水率约为4%。
7. 木构配件锚固：除设计另有规定外，均在墙上预埋60×120×120mm砖，间距@50；凡预埋木砖、贴面、木框等均应进行防腐处理。
8. 钢构件在安装前应先除锈，涂刷一层防锈漆，再涂刷两道面漆（详见单体设计）。
9. 本图集中构配件的油漆颜色除文中注明外，其余见单体设计。
10. 本图集中所注尺寸均以毫米(mm)为单位。
11. 本图集中有关施工质量要求除注明外，均按国家有关施工验收规范执行。
12. 本图集详图索引方式：详图编号、图集号、页次、说明。

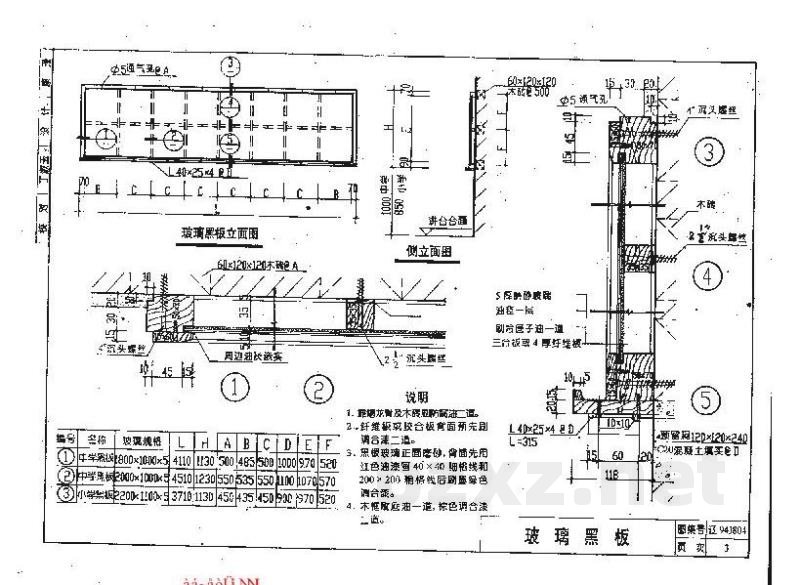

【黑板安装专项说明】

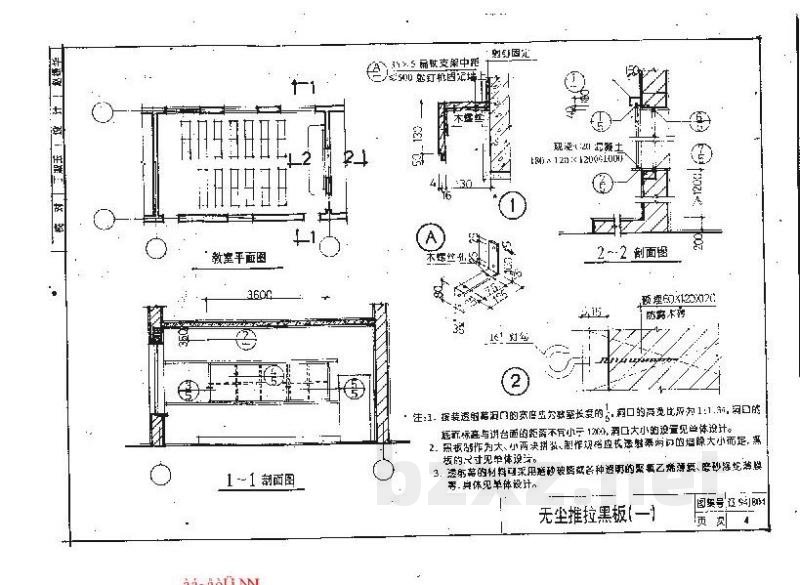

1. 玻璃黑板/无尘黑板安装要求：洞口宽度应与黑板尺寸相符，预留洞口大小应见总体设计。
2. 黑板作为大、小两类制作，其尺寸应根据教室实际情况确定，详见单体设计。
3. 黑板材料可选用各种聚氧乙烯材质等。
4. 涂刷要求：外框应涂刷一层白色底漆及两道白色面漆；无尘黑板应涂刷两道棕色调和漆。
