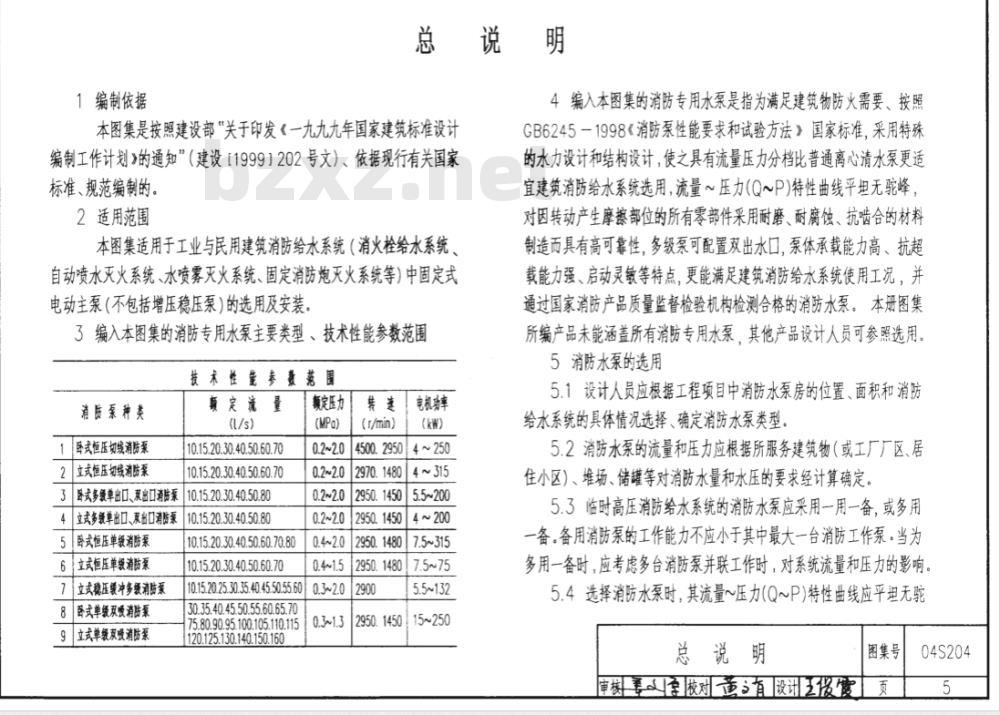

1、 编制背景： 以前消防给水系统的供水泵采用普通清水泵，工程实践证明它不能很好地满足消防系统的要求。为此消防主管部门制定了《消防泵性能要求和试验方法》GB6245-1998，现在消防给水系统中均应采用通过该标准检测合格的专用消防水泵。为了在工程中正确选用和安装消防泵；同时解决设计中常出现的一些问题，标准院组织了4家生产企业共同编制了本图集。 2、 适用范围及编制内容： 2.1 本图集适用于工业与民用建筑消防给水系统中固定式电动主泵的选用及安装。 2.2 总说明中重点介绍了消防泵的技术特点；消防泵（房）设计要点和消防泵安装要求。 2.3 几页图示介绍了消防泵系统附件设置，以及与消防水池的关系。 2.4 Q=10~162 l/s、P=0.2~2.0MPa、N=4~315kW的多种类型消防水泵的性能曲线，性能参数表，外形及安装尺寸表，有隔振（无隔振）安装详图。 2.5 最后一部分编制了电控柜、沟槽式管道连接、减振器、可曲挠接头，多功能水泵控制阀等配套装置。 3、 消防水泵技术要点： 3.1 由于消防泵工作时流量变化大，为防止压力变化过大要求消防泵的Q-P特性曲线平坦、无驼锋。 3.2 由于消防泵常年不运转，为防止其在运行中发生“抱轴”而产生过载甚至烧毁电机，所以要求消防泵的部位采用耐磨、耐腐蚀、抗啮合的材料制造。 3.3 如果设计中要求消防泵Q=0时，P≤1.4P额；Q=1.5Q额时，P≥0.65 P额，不能按铭牌标称工作点选泵，应由水泵特性曲线确定其工作点，通常需将工作点左移。有关部门拟在相关产品标准修编时增加这项要求。 4.使用方法 4.1 设计人员可参考本图集选泵，进行泵房设计。 4.2 图选择本图集编入的水泵时，设计文件中可直接引用；施工单位可按图集施工。 4.3 图选择其它消防泵时，可参考本图集设计和施工。
