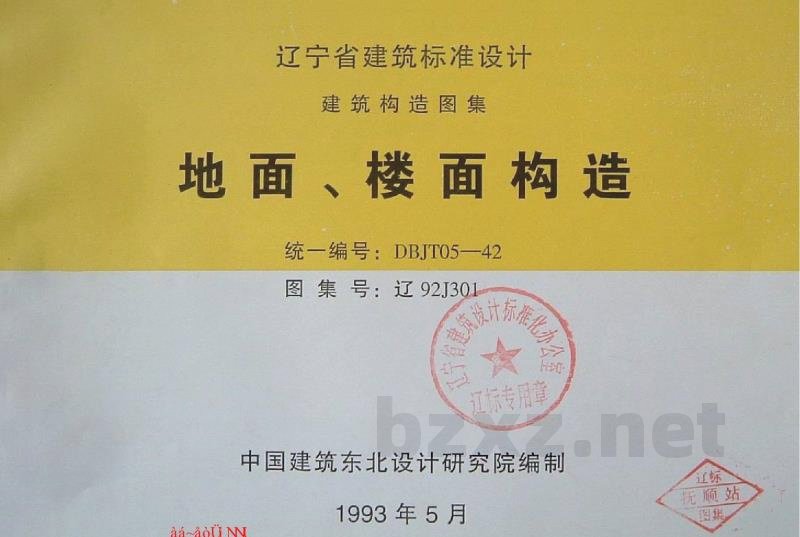

【辽92J301】 地面、楼面构造

辽宁省建筑标准设计 建筑构造图集：地面、楼面构造
统一编号：DBJT05-42
图集号：辽92J301
编制单位：中国建筑东北设计研究院
1993年5月
批准文号：辽建发〔1993〕157号
批准部门：辽宁省建设委员会
主编单位：中国建筑东北设计研究院
实行日期：1993年7月1日

【目录】
说明
混凝土、细石混凝土地面
水泥砂浆地面
水泥砂浆、现烧普通水磨石地面
现浇普通水磨石地面
现浇美术水磨石地面
现浇美术水磨石、磨石地面
地砖地面
地砖、马赛克地面
马赛克地面
大理石、花岗岩地面
单、双层硬木地面
双层硬木、单层松木地面
木地板、不发火磨石、沥青地面
面砖地面
水泥砂浆楼面
大理石楼面
硬木楼面
木地板、不发火磨石、沥青、沥青砂浆、沥青混凝土、耐碱砂浆、重晶石砂浆、铅板、耐酸釉面砖楼面
耐酸釉面砖地面
变形缝、地漏、穿楼板套管
楼地面防水层材料选用表

【说明】
1. 本图集适用于辽宁地区一般民用建筑、工业辅助建筑地面选用。
2. 设计选用本工程中建材产品的规格、性能、颜色等由设计人根据设计要求而定，并在施工图纸中注明。
3. 本图集中地面所注混凝土垫层厚度为建筑用之参考值，可按地面荷载等选择。混凝土垫层厚度（mm）参考：C15、C20、C25、C30等标号对应的厚度请按规范执行。
4. 地面基层一般土质较好者，采用素土夯实；当土质较差时，由设计人另定。
5. 本图所注尺寸均以毫米（mm）为单位，所注厚度均为设计厚度，即成活厚度。
6. 子制混凝土之板缝用C20细石混凝土灌缝，水磨石石粒宜采用大八厘石子。
7. 地面在垫层下增设防冻层时，材料及厚度由设计确定。
8. 本图集有关耐酸（碱）防腐蚀地面的构造做法均按现行国家标准执行。
9. 在酸（碱）性房间施工时，施工面与地子应留施工缝，以免酸碱从缝中侵蚀。
10. 地面与楼面工程施工及验收应按现行国家标准执行。

【构造详图】
（一）混凝土、细石混凝土地面
1. 做法：C15混凝土随打随抹光，上撒1:1水泥砂子，压实赶光，厚度D；基层为素土夯实。
2. 做法：碎石M2.5混合砂浆，100mm厚；基层为素土夯实。

（二）细石混凝土地面
1. 做法：C20细石混凝土随打随抹光，30mm厚；C10混凝土垫层，70mm厚；碎石M2.5混合砂浆，100mm厚；基层为素土夯实。
2. 做法：C20细石混凝土随打随抹光，30mm厚；C10混凝土垫层；碎石M2.5混合砂浆，100mm厚；素土夯实。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
