【新03J103】 聚苯板薄抹面外保温体系构造

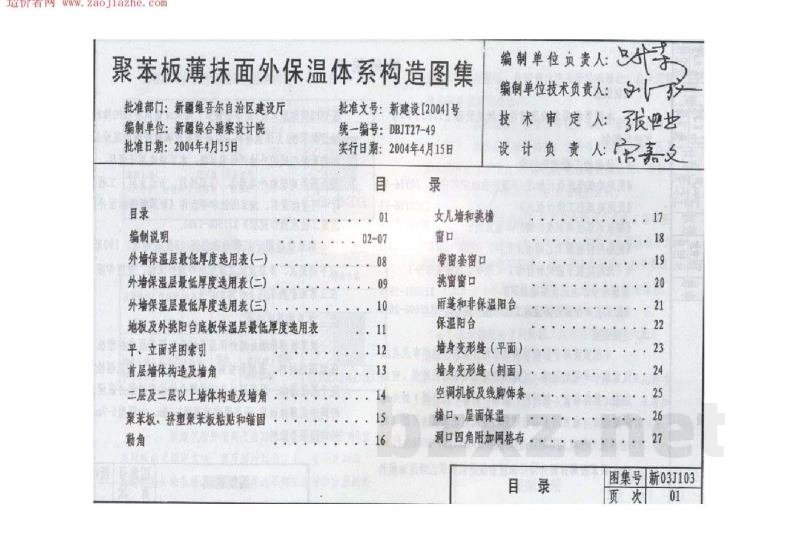

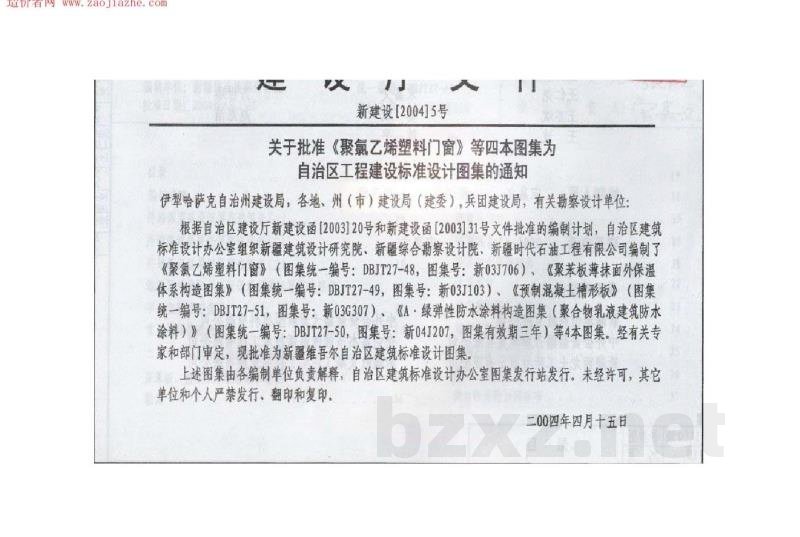

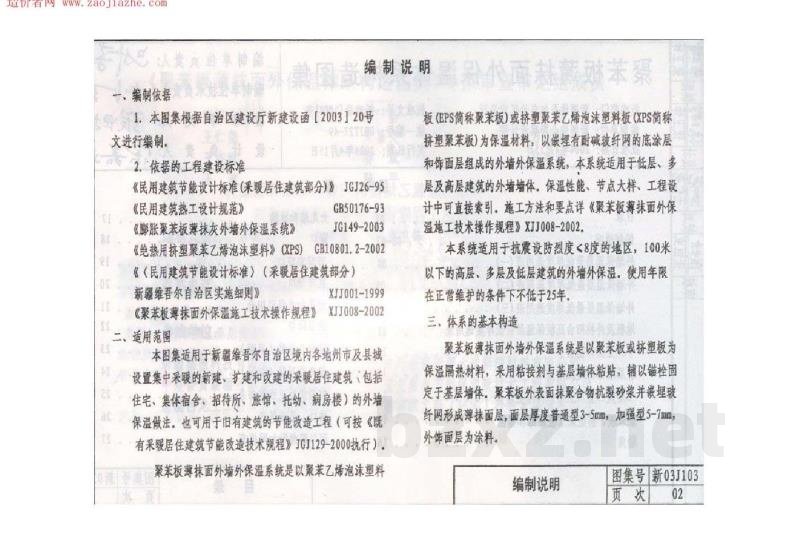

聚苯板薄抹面外保温体系构造图集 图集号：新03J103 统一编号：DBJT27-49 实行日期：2004年4月15日 【关于批准相关图集的通知】 根据自治区建设厅相关文件批准的编制计划，自治区建筑标准设计办公室组织新疆建筑设计研究院、新疆综合勘察设计院、新疆时代石油工程有限公司编制了《聚氯乙烯塑料门窗》（图集号：新03J706）、《聚苯板薄抹面外保温体系构造图集》（图集号：新03J103）、《预制混凝土槽形板》（图集号：新03G307）及《A·绿弹性防水涂料构造图集（聚合物乳液建筑防水涂料）》（图集号：新04J207）等4本图集。经有关专家和部门审定，现批准为新疆维吾尔自治区建筑标准设计图集。 【图集基本信息】 批准部门：新疆维吾尔自治区建设厅 编制单位：新疆综合勘察设计院 批准日期：2004年4月15日 【目录】 一、编制说明 二、外墙保温层最低厚度选用表 三、地板及外挑阳台底板保温层最低厚度选用表 四、平、立面详图索引 【编制说明】 一、编制依据 本图集根据自治区建设厅相关文件进行编制。主要依据标准包括： 1. 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95 2. 《民用建筑热工设计规范》 3. 《聚苯板薄抹灰外墙外保温系统》GB50176-93 4. 《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》GB10801.2-2002 5. 《（民用建筑节能设计标准）（采暖居住建筑部分）新疆维吾尔自治区实施细则》XJJ001-1999 6. XJJ008-2002《聚苯板薄抹面外保温施工技术操作规程》 二、适用范围 本图集适用于新疆维吾尔自治区境内各地州市及县城设置集中采暖的新建、扩建和改建的采暖居住建筑（包括住宅、集体宿舍、招待所、旅馆、托幼、病房楼等）的外墙保温做法；也可用于既有建筑的节能改造工程（可按《既有采暖居住建筑节能改造技术规程》JGJ129-2000执行）。 本系统是以聚苯乙烯泡沫塑料板（EPS）或挤塑聚苯乙烯泡沫塑料板（XPS）为保温材料，采用粘接剂与基层墙体粘贴，并辅以耐碱玻纤网的底涂层和饰面层组成的外墙外保温系统。本系统适用于抗震设防烈度<8度的地区，100米以下的高层、多层及低层建筑的外墙。在正常维护条件下，使用年限不低于25年。 三、体系的基本构造 聚苯板薄抹面外墙外保温系统以聚苯板或挤塑板为保温隔热材料，采用粘接剂与基层墙体粘贴，并辅以锚栓固定。其基本构造层包括： 1. 基层墙体 2. 粘接层 3. 保温层（聚苯板或挤塑板） 4. 增强防护层（含耐碱玻纤网） 5. 饰面层（涂料） 四、设计及施工要点 （一）固定方法：新建筑物外墙高度在20米（含）以下宜采用粘贴式固定；高度超过20米，或不足20米高的旧房外墙基层表面粘接强度达不到要求时，以及房屋的窗口、装饰腰线、外窗洞口四周等特殊部位，应采用机械锚栓与粘贴结合的方法。 （二）不适用范围：木质墙板、石膏板等轻质墙板不适用本做法。 （三）饰面层要求：若饰面层为涂料，应在抗裂砂浆抹面层上先涂刷高分子乳液弹性底涂层，再刮抗裂柔性耐水腻子，饰面涂料应采用弹性涂料。 （四）改造工程：既有建筑节能改造时，除遵守《既有采暖居住建筑节能改造技术规程》JGJ129-2000外，还应符合本图集的各项要求。 （五）机械固定件：采用尼龙锚栓等机械固定件时，应根据基层情况选定合适的型号和规格。 （六）网格布铺贴：采用标准网格布时，搭接长度不小于200mm；采用加强网格布时，应进行对接而非搭接。网格布铺贴应平整、无褶皱，砂浆应填充饱满。
