标准简介/下载墙身—加气混凝土砌块
图集号：青 19J7
| 墙身—加气混凝土砌块 | |||
| 批准部门：青海省住房和城乡建设厅 | 批准文号：青建设【2019】438号 | 编制单位负责人：马加博 | |
| 编制单位：青海省建筑设计研究院有限公司 | 统一编号：DBJT26-61 | 编制单位技术负责人：杜林 | |
| 实行日期：2020年3月1日 | 图集号：青19J7 | 技 术 审 定 人： | 杜林 |
| 设 计 负 责 人： | 马加博 | ||

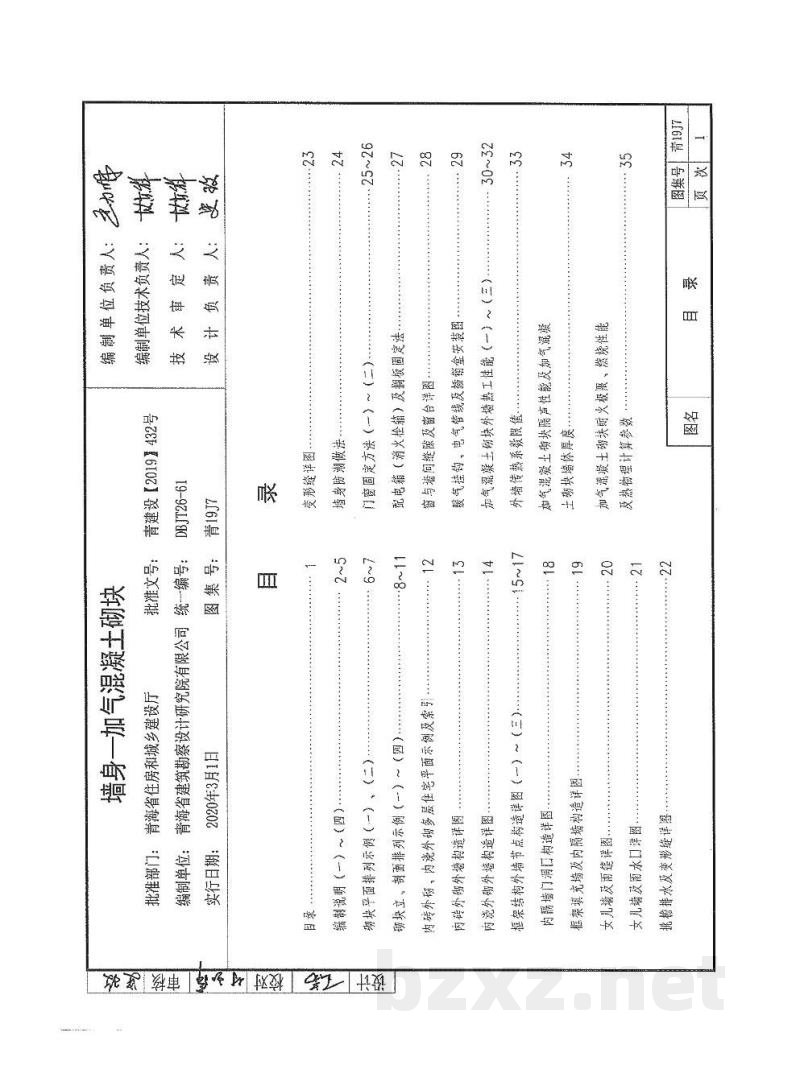

目 录
| 图名 | 页次 |
|---|---|
| 目录 | 1 |
| 编制说明（一）～（四） | 2~5 |
| 砌块立面排列示例（一）、（二） | 6~7 |
| 砌筑详图 | ……… 23 |
| 墙体防潮做法 | ……… 24 |
| 门窗固定方法（一）～（二） | ……… 25~26 |
| 贴电箱（消火栓箱）及钢框固定法 | ……… 27 |
| 窗与墙间缝隙及窗台详图 | ……… 28 |
| 暖气结构、电气管线及插座安装图 | ……… 29 |
| 加气混凝土块体外墙热工连接（一）～（三） | 30~32 |
| 外墙传热系数值 | ……… 33 |
| 加气混凝土块体隔声量值及加气混凝土墙体计权隔声量级 | ……… 34 |
| 加气混凝土砌块耐火极限、燃烧性能及抗裂性计算参数 | ……… 35 |
| 图集号：青19J7 页次：I | |

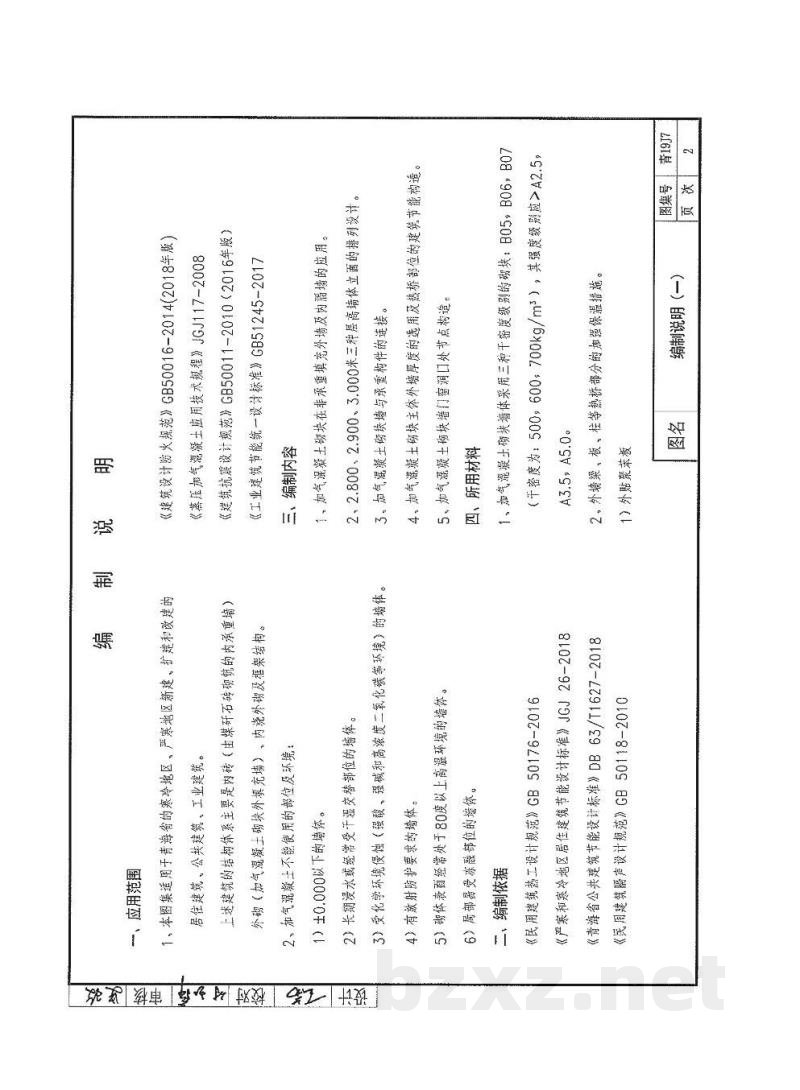

编制说明
一、应用范围
- 本图集适用于青海省的寒冷地区、严寒地区新建、扩建和改建的居住建筑、公共建筑、工业建筑。
《建筑设计防火规范》GB50016-2014(2018年版)
《蒸压加气混凝土应用技术标准》GJ/T17-2008
《建筑抗震设计规范》GB50011-2010（2016年版）
《民用建筑设计统一标准》GB50352-2019
二、编制依据
- 加气混凝土不能使用的部位及环境：
(1) ±0.000以下的墙体。
(2) 长期浸水或经常受干湿交替部位的墙体。
(3) 受化学侵蚀性（强酸、强碱和腐蚀性强氧化剂）的墙体。
(4) 有防腐要求的墙体。
(5) 砌体表面温度高于80℃以及高温环境的墙体。
(6) 周期显著冻融部位的墙体。
三、编制内容
- 加气混凝土填充在框架承重墙及内隔墙的应用。
- 2.800、2.900、3.000米三种层高墙体立面的排列设计。
- 加气混凝土砌块墙与承重构件的连接。
- 加气混凝土砌筑外墙保温的选用及基层部位的连接节点构造。
- 加气混凝土砌筑门窗洞口及节点构造。
四、所用材料
- 加气混凝土砌块墙体采用三种干密度级别的砌块：B05、B06、B07（千密度为：500，600，700kg/m³），其强度级别均≥A2.5。 A3.5、A5.0。
- 外墙梁、板、柱等热桥部分的加强保温措施。
1) 外贴聚苯板
| 图名 | 编制说明（一） | 图集号 晋J9-7 |
页次 2 |

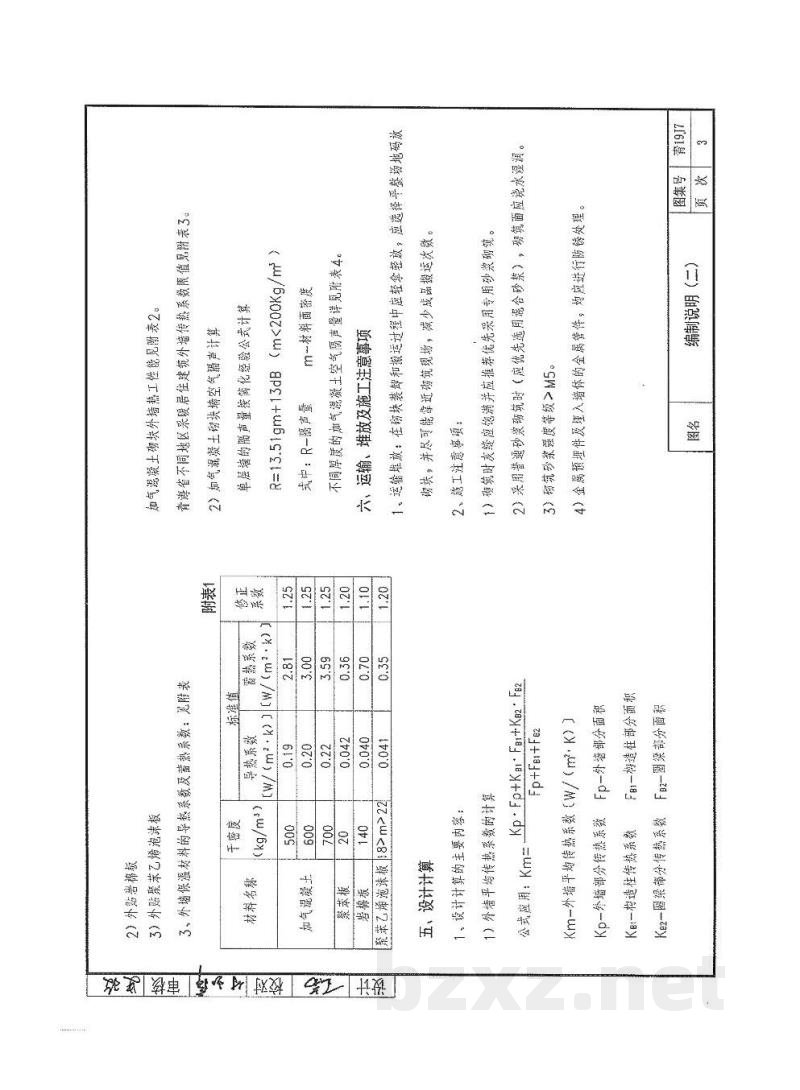

||
|---|---|---|---|---|---|
| 设计 王芳 | 校对 刘静 | 审核 张强 | |||
