【12N2】 燃气（油）供热锅炉房工程图集（DBJ03-22-2014）

河南省工程建设标准设计 DBJT19-07-2912 系列建筑标准设计图集：燃气（油）供热锅炉房工程
编制单位：河南省建筑设计研究院有限公司

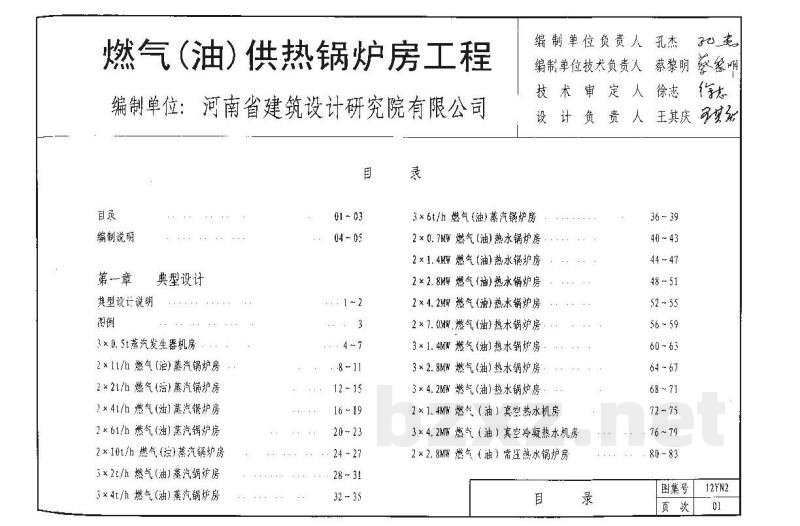

【目录】

第一章 典型设计
3×0.5t/h 蒸汽发生器机房
2×11t/h 燃气（油）蒸汽锅炉房
2×21t/h 燃气（油）蒸汽锅炉房
1×41t/h 燃气（油）蒸汽锅炉房
1×61t/h 燃气（油）蒸汽锅炉房
2×10t/h 燃气（油）蒸汽锅炉房
3×2t/h 燃气（油）蒸汽锅炉房
3×4t/h 燃气（油）蒸汽锅炉房
3×6t/h 燃气（油）蒸汽锅炉房
2×0.7t/h 燃气（油）热水锅炉房
2×1.4MW 燃气（油）热水锅炉房
2×2.8MW 燃气（油）热水锅炉房
2×4.2MW 燃气（油）热水锅炉房
2×7.0MW 燃气（油）热水锅炉房
3×1.4MW 燃气（油）热水锅炉房
3×2.8MW 燃气（油）热水锅炉房
3×4.2MW 燃气（油）热水锅炉房
2×1.4MW 燃气（油）真空热水机房
3×4.2MW 燃气（油）真空冷凝热水机房
2×2.8MW 燃气（油）常压热水锅炉房
3×1.4MW 燃气（油）常压热水锅炉房

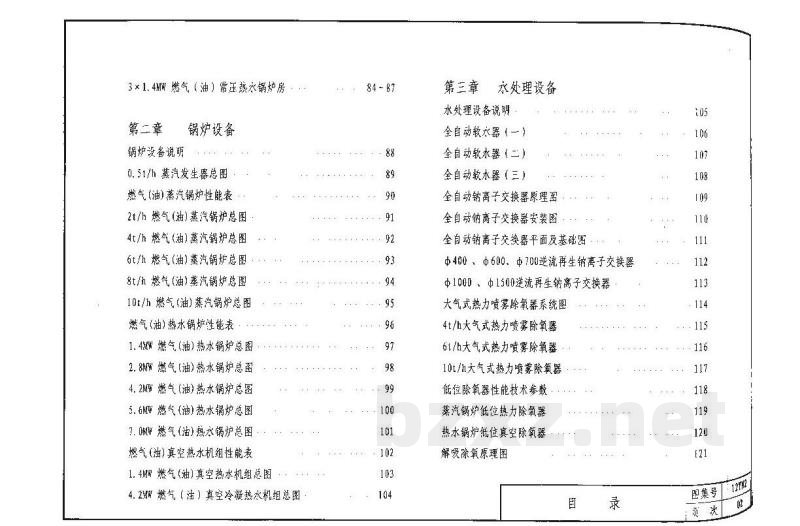

第二章 锅炉设备
包含蒸汽发生器总图、燃气（油）蒸汽锅炉性能表、各规格燃气（油）蒸汽锅炉总图、燃气（油）热水锅炉性能表及各规格热水锅炉总图、燃气（油）真空热水机组性能表及总图、燃气（油）常压热水锅炉房总图等。

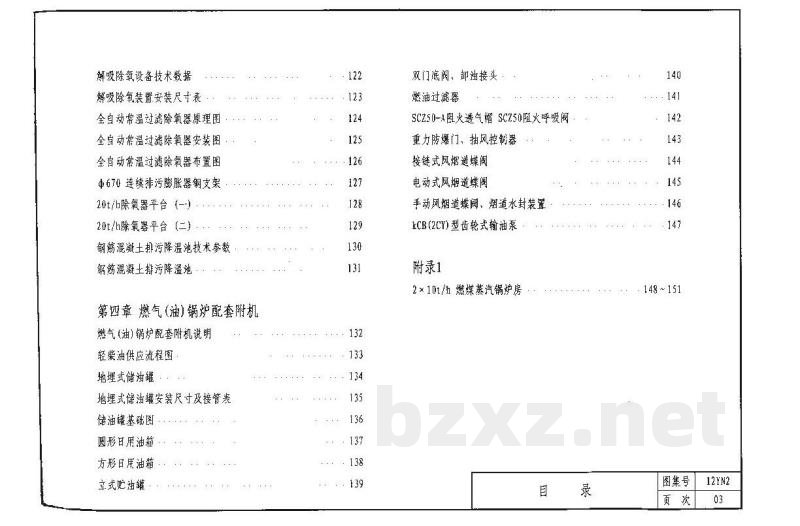

第三章 水处理设备
包含全自动软水器、全自动钠离子交换器（原理图、安装图、平面及基础图）、逆流再生钠离子交换器、大气式热力喷雾除氧器系统图、低位除氧器性能参数、解吸除氧设备、全自动常温过滤除氧器、排污降温池等。

第四章 燃气（油）锅炉配套附机
包含轻柴油供应流程图、地埋式储油罐及安装尺寸、日用油箱、贮油罐、各类阀门、过滤器、泵等。

附录1：2×10t/h 燃煤蒸汽锅炉房

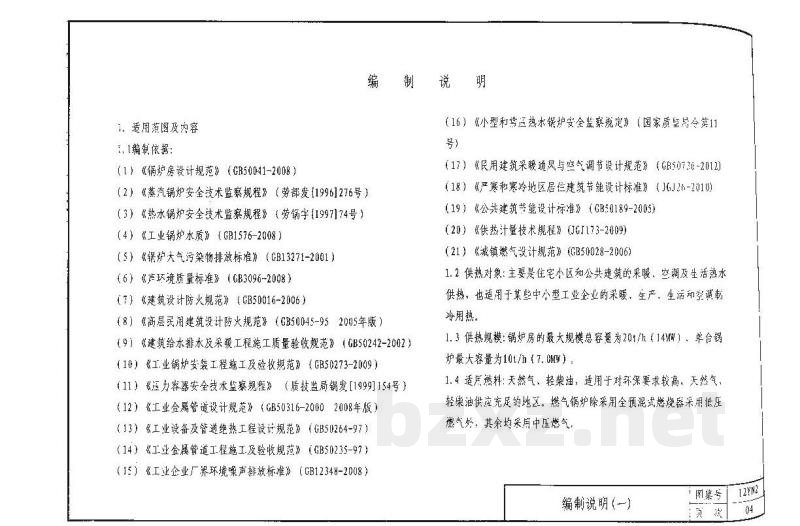

【第一章 编制说明】

1. 适用范围及内容
1.1 编制依据：
(1)《锅炉房设计规范》（GB50041-2008）
(2)《小型和家用热水炉安全监察规定》（国家质监局会第11号）
(3)《民用建筑采暖通风与空气调节设计规范》（GB50736-2012）
(4)《蒸汽锅炉安全技术监察规程》（劳部发[1996]276号）
(5)《热水锅炉安全技术监察规程》（劳锅字[1997]74号）
(6)《工业锅炉水质》（GB1576-2008）
(7)《锅炉大气污染物排放标准》（GB13271-2001）
(8)《声环境质量标准》（GB3096-2008）
(9)《建筑设计防火规范》（GB50016-2006）
(10)《高层民用建筑设计防火规范》（GB50045-2005年版）
(11)《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
(12)《工业锅炉安装工程施工及验收规范》（GB50273-2009）
(13)《压力容器安全技术监察规程》（质技监局锅发[1999]154号）
(14)《工业管道设计规范》（GB50316-2008年版）
(15)《工业设备及管道绝热工程设计规范》（GB50264-97）
(16)《工业金属管道工程施工及验收规范》（GB50235-97）
(17)《工业企业厂界环境噪声排放标准》（GB12348-2008）
(18)《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010）
(19)《公共建筑节能设计标准》（GB50189-2005）
(20)《供热计量技术规程》（JGJ173-2009）
(21)《城镇燃气设计规范》（GB50028-2006）

1.2 供热对象：主要是住宅小区及公共建筑的采暖、空调及生活热水供热，也适用于某些中小型工业企业的供暖、生产、生活和空调用热。
1.3 供热规模：锅炉房最大总容量为20t/h (14MW)；单台锅炉最大容量为10t/h (7MW)。
1.4 适用燃料：天然气、轻柴油。适用于对环保要求较高，且天然气、轻柴油供应充足的地区。燃气锅炉除采用全预混式燃烧器采用低压燃气外，其余均采用中压燃气。
燃料低位热值参考：
天然气：35169 kJ/m³ (8400 kcal/m³)
城市煤气：16000 kJ/m³ (3821 kcal/m³)
轻柴油：42700 kJ/kg (10200 kcal/kg)

1.5 编制内容：包括锅炉房热力系统图、工艺布置图、土建及公用部分（如锅炉间、控制室、变配电间、维修间、生活间、天然气计量间等）的尺寸要求。

2. 特点：
2.1 列出21个典型锅炉房布置图，提供占地面积、建筑面积、燃料消耗量、用电量、耗水量等数据。
2.2 锅炉性能规格系列一览表：涵盖燃气（油）蒸汽锅炉 (1~10t/h)、燃气（油）热水锅炉 (0.7~7.0MW)、小型蒸汽发生器 (0.5t/h)、燃气热水机组及真空热水机组等，提供平面图、剖面图、接管图及详细尺寸。

2.3 注意事项：
(1) 燃气（油）锅炉房宜单独设置。受条件限制必须布置在民用建筑内时，不应布置在人员密集场所的上一层、下一层或贴邻。
(2) 燃气（油）锅炉房应设置在首层或地下一层且靠外墙部位；负压燃油锅炉房可设置在地下二层；当常压（负）压燃气锅炉距安全出口的距离大于一定范围时，可设置在屋顶上。相对密度大于等于0.75的可燃气体燃料锅炉，不得设置在地下或半地下建筑内。
(3) 燃气锅炉房锅炉间应设置泄压口，面积不小于锅炉间面积的10%；燃油锅炉房应设置日周油箱间。
(4) 燃气（油）锅炉房应有良好的自然通风或机械通风设施，并设置事故通风。燃气锅炉房应选用防爆型排风机。
(5) 燃油、燃气锅炉房应设置相应的消防设施。
(6) 燃油、燃气锅炉房应设置燃气浓度监测报警器，并与事故通风及燃气入口管道自动切断阀联动。
(7) 锅炉房烟囱高度按该区域环境评价报告确定。
(8) 天然气、煤气供应系统应由专业资质的公司设计、施工。

4. 在编制过程中，采用有关企业提供的技术资料，选用时应进行更新。
5. 本图集在使用时，如相关规范、标准有新版本，选用者应按新版本对相关做法进行检查和调整。
