【湘2021G301】 湖南省预制带肋底板混凝土叠合楼板（混凝土肋、钢筋肋、钢管肋）

《预制带肋底板混凝土叠合楼板》设计说明

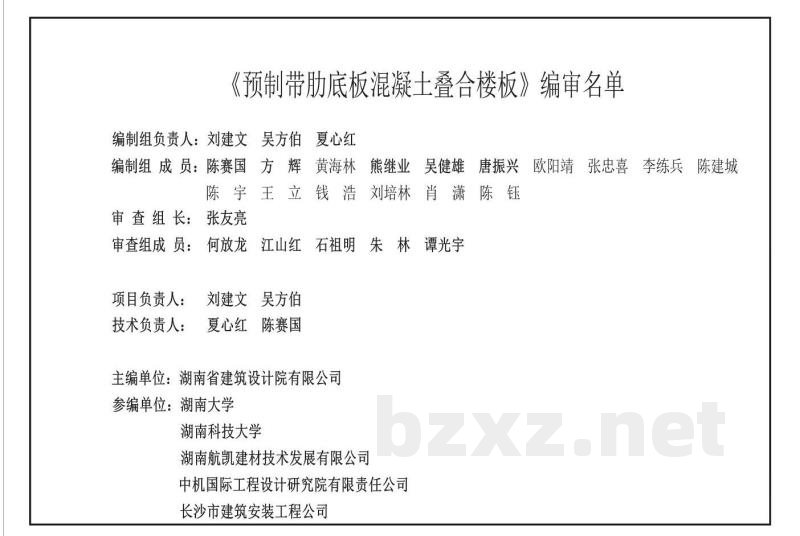

【编审名单】
编制组负责人：刘建文、吴方伯、夏心红
编制组成员：陈赛国、方辉、黄海林、熊继业、吴健雄、唐振兴、欧阳靖、张忠喜、李练兵、陈建城、陈宇、王立、钱浩、刘培林、肖潇、陈钰
审查组长：张友亮
审查组成员：何放、龙江、山红、石祖明、朱林、谭光宇、刘建文、吴方伯
项目负责人：
技术负责人：夏心红、陈赛国

【编制单位】
主编单位：湖南省建筑设计院有限公司
参编单位：湖南大学、湖南科技大学、湖南航凯建材技术发展有限公司、中机国际工程设计研究院有限责任公司、长沙市建筑安装工程公司
批准单位：湖南省住房和城乡建设厅
图集号：湘2021G301

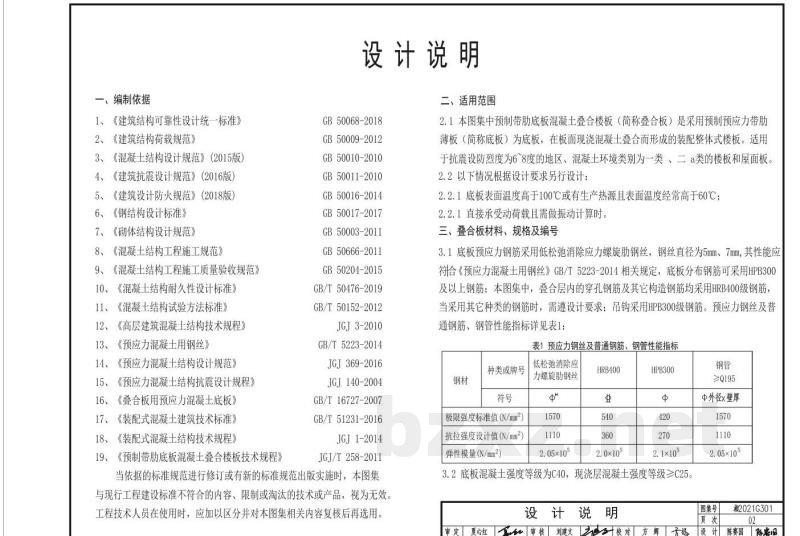

一、编制依据
1. 《建筑结构可靠性设计统一标准》
2. 《建筑结构荷载规范》
3. 《混凝土结构设计规范》（2015版）
4. 《建筑抗震设计规范》（2016版）
5. 《建筑设计防火规范》（2018版）
6. 《钢结构设计标准》
7. 《砌体结构设计规范》
8. 《混凝土结构工程施工规范》
9. 《混凝土结构工程施工质量验收规范》
10. 《混凝土结构耐久性设计标准》
11. 《混凝土结构试验方法标准》
12. 《高层建筑混凝土结构技术规程》
13. 《预应力混凝土用钢丝》
14. 《预应力混凝土结构设计规范》
15. 《预应力混凝土结构抗震设计规程》
16. 《叠合板用预应力混凝土底板》
17. 《装配式混凝土建筑技术标准》
18. 《装配式混凝土结构技术规程》
19. 《预制带肋底板混凝土叠合楼板技术规程》

二、适用范围
2.1 本图集中预制带肋底板混凝土叠合楼板（简称叠合板）是采用预制预应力带肋薄板（简称底板）为底板，在板面现浇混凝土叠合而形成的装配整体式楼板。适用于抗震设防烈度为6~8度的地区、混凝土环境类别为一类、二a类的楼板和屋面板。
2.2 以下情况根据设计要求另行设计：
2.2.1 底板表面温度高于100℃或有生产热源且表面温度经常高于60℃。
2.2.2 直接承受动荷载且需做振动计算时。

三、叠合板材料、规格及编号
3.1 底板预应力钢筋采用低松弛消除应力螺旋肋钢丝，钢丝直径为5mm、7mm，其性能应符合《预应力混凝土用钢丝》GB/T5223-2014相关规定；底板分布钢筋可采用HPB300及以上钢筋；本图集中，叠合层内的穿孔钢筋及其它构造钢筋均采用HRB400级钢筋；吊钩采用HPB300级钢筋。

表1 预应力钢丝及普通钢筋、钢管性能指标
| 种类或牌号 | 符号 | 极限强度标准值 (N/mm²) | 抗拉强度设计值 (N/mm²) | 弹性模量 (N/mm²) |
| :--- | :--- | :--- | :--- | :--- |
| 低松弛消除应力螺旋肋钢丝 | / | 1570 | 1110 | 2.05×10⁵ |
| HRB400 | # | 540 | 360 | 2.0×10⁵ |
| HPB300 | / | 420 | 270 | 2.1×10⁵ |
| 钢管 (Q195) | / | 1570 | 1110 | 2.05×10⁵ |

3.2 底板混凝土强度等级为C40，现浇层混凝土强度等级≥C25。

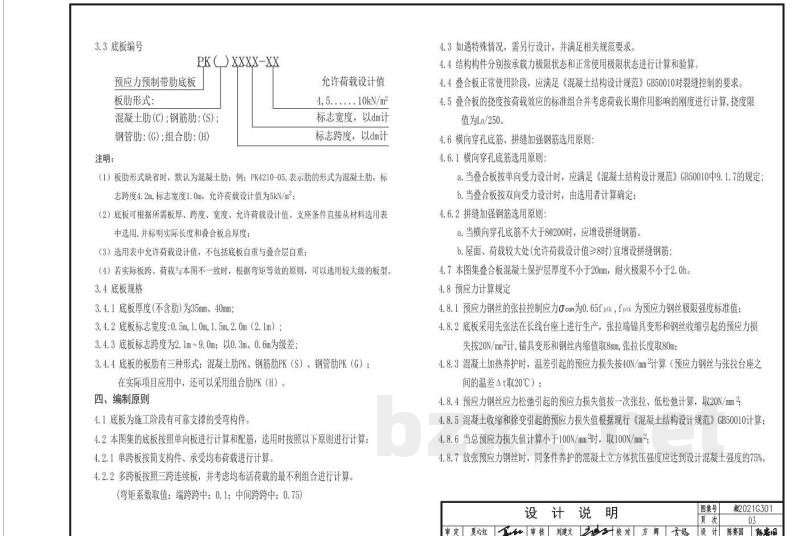

3.3 底板编号
预应力预制带肋底板编号规则：PKXXXX-XX
- 板肋形式：混凝土肋(C)、钢筋肋(S)、钢管肋(G)、组合肋(H)
- 标志宽度：以dm计
- 标志跨度：以dm计
- 允许荷载设计值：4.5～10kN/m²

示例：
(1) 底板编号示例：PK4210-05，表示肋的形式为混凝土肋，标志跨度4.2m，标志宽度1.0m，允许荷载设计值为5kN/m²。
(2) 底板可根据所需板厚、跨度、宽度、允许荷载设计值、支座条件直接从材料选用表中选用，并标明实际长度和叠合板总厚度。
(3) 选用表中允许荷载设计值不包括底板自重与叠合层自重。
(4) 若实际板跨、荷载与本图不一致时，可以根据弯矩等效原则，选用较大级的板型。

3.4 底板规格
3.4.1 底板厚度（不含肋）为35mm、40mm。
3.4.2 底板标志宽度：0.5m, 1.0m, 1.5m, 2.0m (2.1m)。
3.4.3 底板标志跨度为2.1m~9.0m，以0.3m、0.6m为级差。
3.4.4 底板板肋形式：混凝土肋(PK)、钢筋肋(PK(S))、钢管肋(PK(G))、组合肋(PK(H))。

四、编制原则
4.1 底板为施工阶段有可靠支撑的受弯构件。
4.2 本图集的底板按照单向板进行计算和配筋，计算原则如下：
4.2.1 单跨板按简支构件、承受均布荷载进行计算。
4.2.2 多跨板按照三跨连续板，并考虑均布活荷载的最不利组合进行计算（端跨跨中弯矩系数取0.1，中间跨跨中取0.75）。
4.3 如遇特殊情况，需另行设计并满足相关规范要求。
4.4 结构构件分别按承载力极限状态和正常使用极限状态进行计算和验算。
4.5 叠合板在正常使用阶段应满足《混凝土结构设计规范》GB50010对裂缝控制的要求。
4.6 叠合板的挠度按荷载效应的标准组合并考虑荷载长期作用影响进行计算，挠度限值为Lo/250。
4.7 横向穿孔底筋选用原则：
4.7.1 当叠合板按单向受力设计时，应满足《混凝土结构设计规范》GB50010中9.1.7的规定；
4.7.2 当叠合板按双向受力设计时，由选用者计算确定。
4.8 拼缝加强钢筋选用原则：
4.8.1 当横向穿孔底筋不大于8@200时，应增设拼缝钢筋。
4.8.2 屋面、荷载较大处（允许荷载设计值≥8kN/m²时）宜增设拼缝钢筋。
4.9 底板混凝土保护层厚度不小于20mm，耐火极限不小于2.0h。
4.10 预应力计算规定：
4.10.1 预应力钢丝的张拉控制应力con = 0.65fptk，其中fptk为预应力钢丝极限强度标准值。
4.10.2 底板采用先张法在长线台座上进行生产，张拉端锚具变形和钢丝收缩引起的预应力损失按20N/mm²计，锚具变形和钢丝内缩值取8mm，张拉长度取80m。
4.10.3 混凝土加热养护时，温差引起的预应力损失按40N/mm²计算（温差t取20℃）。
4.10.4 预应力钢丝应力松弛引起的预应力损失值按一次张拉、低松弛计算，取20N/mm²。
4.10.5 混凝土收缩和徐变引起的预应力损失值根据现行《混凝土结构设计规范》GB50010计算。
4.10.6 当总预应力损失值计算小于100N/mm²时，取100N/mm²。
4.10.7 放张预应力钢丝时，同条件养护的混凝土立方体抗压强度应达到设计混凝土强度的75%。

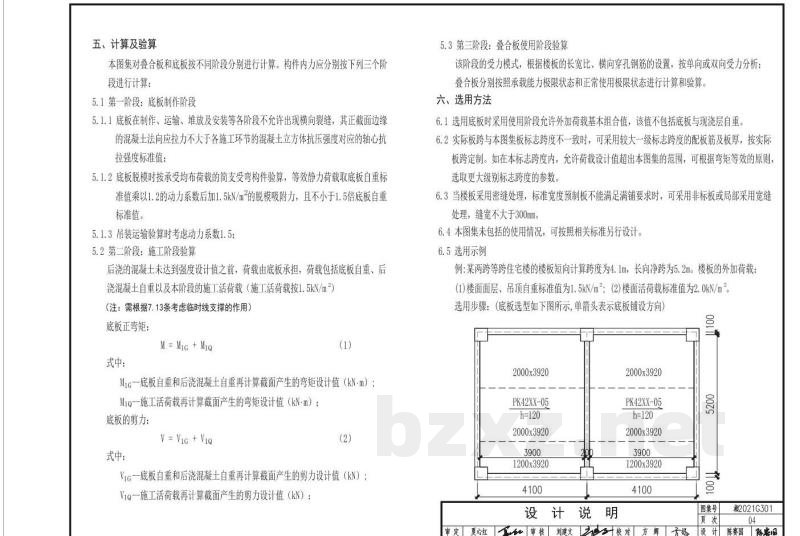

五、计算及验算
本图集对叠合板和底板按不同阶段分别进行计算。构件内力应分别按以下三个阶段进行计算：
5.1 第一阶段：底板制作阶段
