【03G101-1】 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）

　　本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。　　建筑结构施工图平面整体设计方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是对我国目前混凝土结构施工图的设计表示方法的重大改革。　　本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。　　本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。　　本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。　　本图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。而且，标准构造详图变更表，设计人员可根据具体工程实际进行变更，方便工程设计的需要。

03G101-1

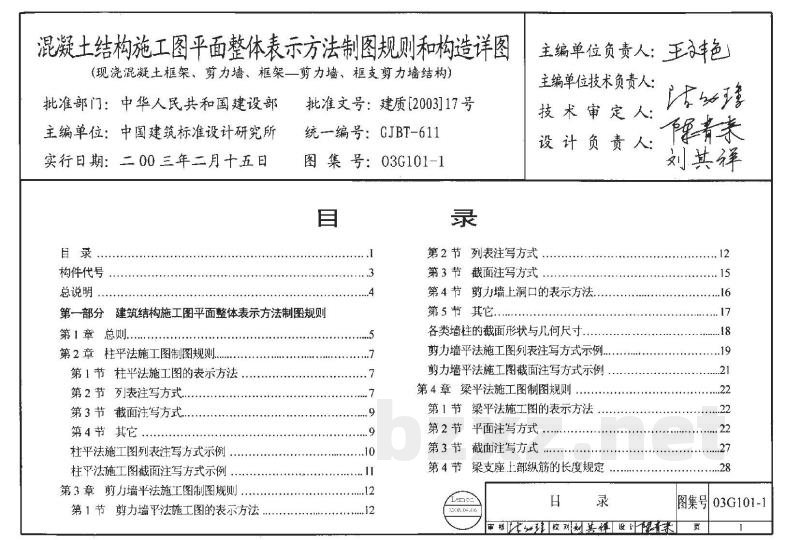

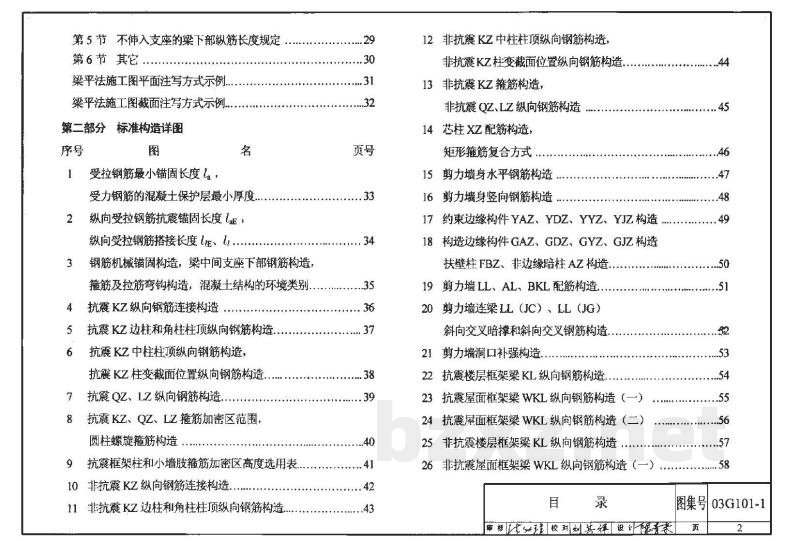

目录

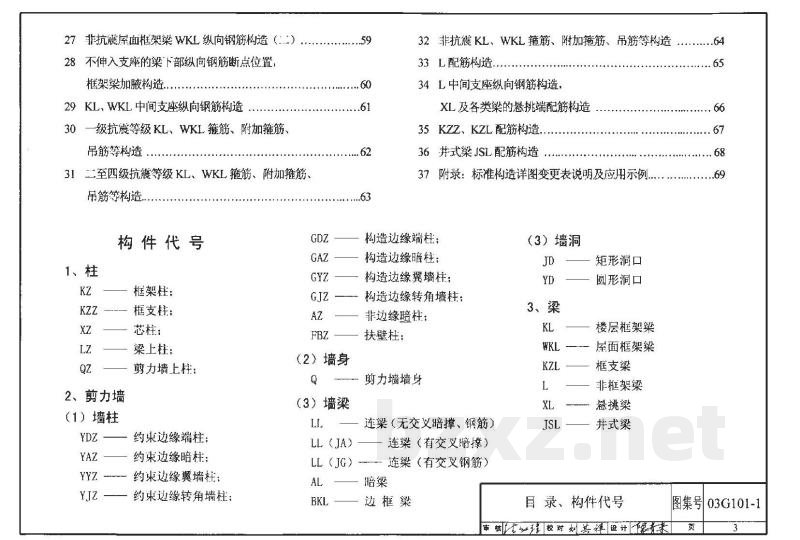

构件代号

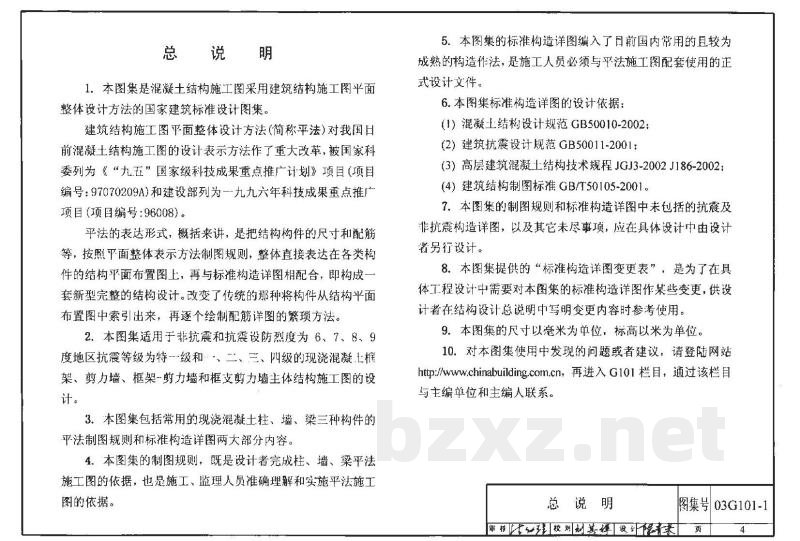

总说明
第一部分 建筑结构施工图平面整体表示方法制图规则

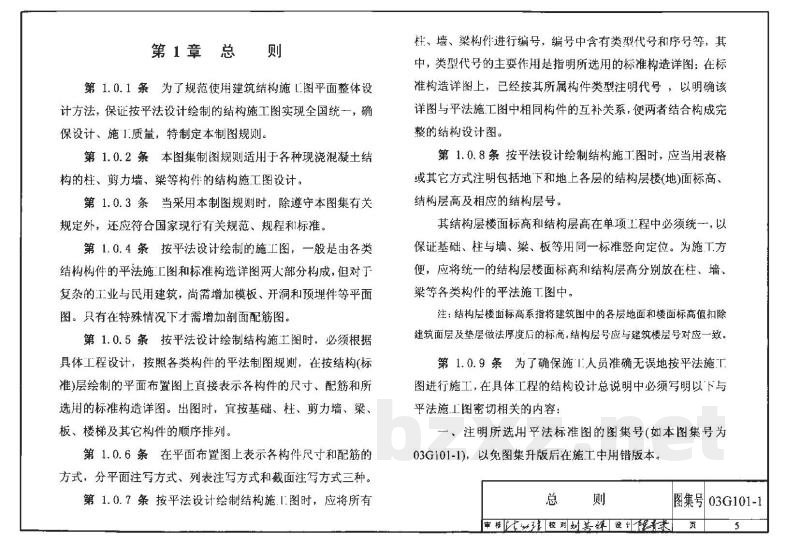

第1章 总则
第2章 柱平法施工图制图规则
第1节 柱平法施工图的表示方法
第2节 列表注写方式
第3节 截面注写方式
第4节 其它
柱平法施工图列表注写方式示例
柱平法施工图截面注写方式示例
第3章 剪力墙平法施工图制图规则
第1节 剪力墙平法施工图的表示方法
第2节 列表注写方式
第3节 截面注写方式
第4节 剪力墙上洞口的表示方法
第5节 其它
各类墙柱的截面形状与几何尺寸
剪力墙平法施工图列表注写方式示例
剪力墙平法施工图截面注写方式示例
第4章 梁平法施工图制图规则
第1节 梁平法施工图的表示方法
第2节 平面注写方式
第3节 截面注写方式
第4节 梁支座上部纵筋的长度规定
第5节 不伸入支座的梁下部纵筋长度规定
第6节 其它
梁平法施工图平面注写方式示例
梁平法施工图截面注写方式示例
第二部分 标准构造详图
1 受拉钢筋最小锚固长度la，受力钢筋的混凝土保护层最小厚度
2 纵向受拉钢筋抗震锚固长度laE，纵向受拉钢筋搭接长度llE、ll
3 钢筋机械锚固构造，梁中间支座下部钢筋构造，箍筋及拉筋弯钩构造，混凝土结构的环境类别
4 抗震KZ纵向钢筋连接构造
5 抗震KZ边柱和角柱柱顶纵向钢筋构造
6 抗震KZ中柱柱顶纵向钢筋构造，抗震KZ柱变截面位置纵向钢筋构造
7 抗震QZ、LZ纵向钢筋构造
8 抗震KZ、QZ、LZ箍筋加密区范围，圆柱螺旋箍筋构造
9 抗震框架柱和小墙肢箍筋加密区高度选用表
10 非抗震KZ纵向钢筋连接构造
11 非抗震KZ边柱和角柱柱顶纵向钢筋构造
12 非抗震KZ中柱柱顶纵向钢筋构造，非抗震KZ柱变截面位置纵向钢筋构造
13 非抗震KZ箍筋构造，非抗震QZ、LZ纵向钢筋构造
14 芯柱XZ配筋构造，矩形箍筋复合方式
15 剪力墙身水平钢筋构造
16 剪力墙身竖向钢筋构造
17 约束边缘构件YAZ、YDZ、YYZ、YJZ构造
18 构造边缘构件GAZ、GDZ、GYZ、GJZ构造，扶壁柱FBZ、非边缘暗柱AZ构造
19 剪力墙LL、AL、BKL配筋构造
20 剪力墙连梁LL(JC)、LL(JG)斜向交叉暗撑和斜向交叉钢筋构造
21 剪力墙洞口补强构造
22 抗震楼层框架梁KL纵向钢筋构造
23 抗震屋面框架梁WKL纵向钢筋构造(一)
24 抗震屋面框架梁WKL纵向钢筋构造(二)
25 非抗震楼层框架梁KL纵向钢筋构造
26 非抗震屋面框架梁WKL纵向钢筋构造(一)
27 非抗震屋面框架梁WKL纵向钢筋构造(二)
28 不伸入支座的梁下部纵向钢筋断点位置，框架梁加腋构造
29 KL、WKL中间支座纵向钢筋构造
30 一级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造
31 二至四级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造
32 非抗震KL、WKL箍筋、附加箍筋、吊筋等构造
33 L配筋构造
34 L中间支座纵向箍筋构造，XL及各类梁的悬挑端配筋构造
35 KZZ、KZL配筋构造
36 井字梁JZL配筋构造
37 附录：标准构造详图变更表说明及应用示例
