【17S705】 海绵型建筑与小区雨水控制及利用

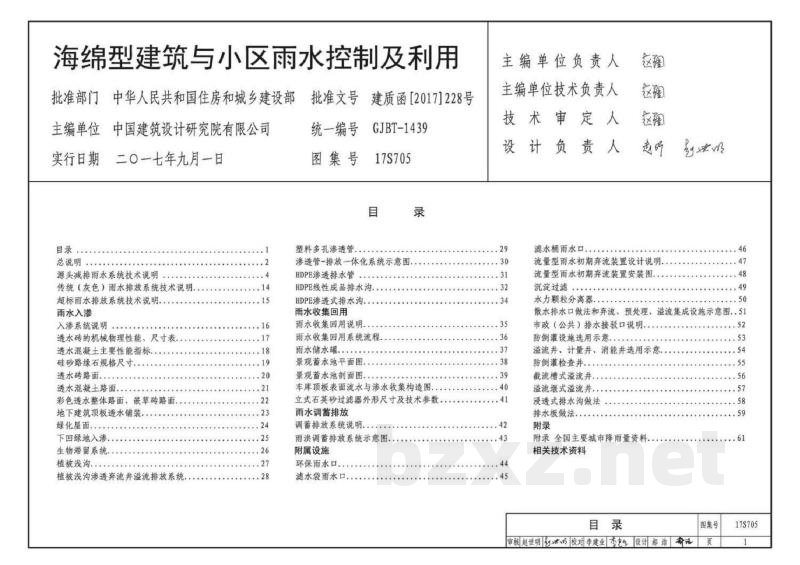

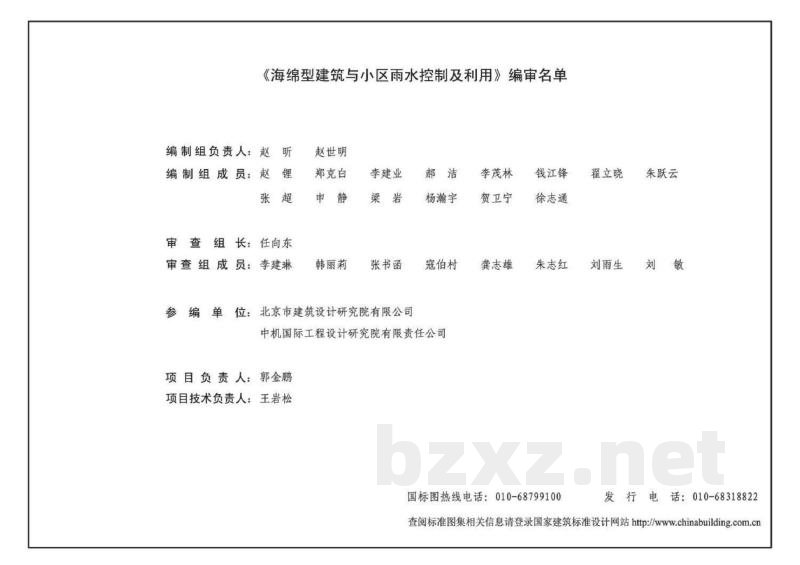

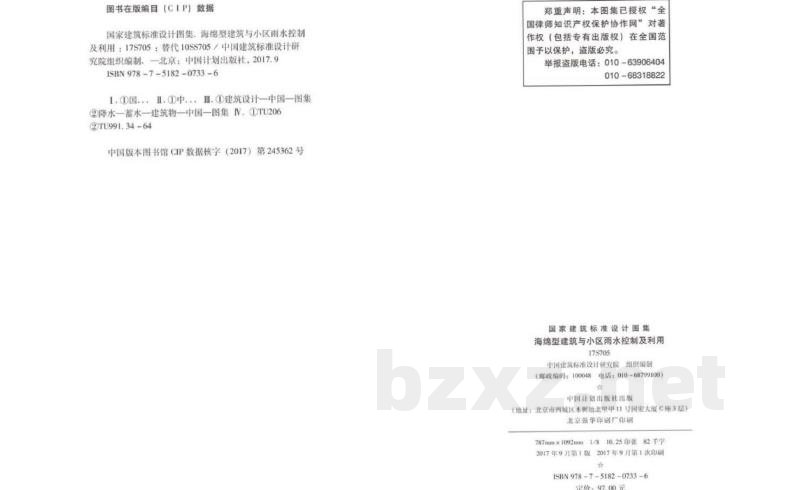

国家建筑标准设计图集 （海绵城市建设系列） 17S705 中 （替代10SS705 国家建筑标准设计 国家建筑标准设计 家建筑标准设计 海绵型建筑与小区雨水控制及利用家建你作设 玉家建筑标准设计 国家建筑标准设计 国家建筑标准设计 中国建筑标准设计研究院 国家建筑标准设计图集 (海绵城市建设系列） 17S705 （替代10SS705） 海绵型建筑与小区雨水控制及利用批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社 图书在版编目（CIP）数据 国家建筑标准设计图集，海绵型建筑与小区雨水控制及利用：17S705：替代10S5705/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2017.9ISBN978-7-5182-0733-6 Ⅲ.①建筑设计一中国一图集 .?国...中. ②降水一蓄水一建筑物一中国一图集IV.①TU2062TU991.34-64 中国版本图书馆CIP数据核字（2017）第245362号郑重声明：本图集已授权“全 国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。 举报盗版电话：010-63906404 010-68318822 国家建筑标准设计图集 海绵型建筑与小区雨水控制及利用17S705 中国建筑标准设计研究院 维织罐制 （邮政编码：10048电话：010-68799100）中国计则出版社出版 （地址：北京市西城区本都地北里甲11号国宏大厦C座3层）北京强华印湖厂印刷 787mmx1092mm1/810.25印8 82千宇 2017年9月第1版2017年9月第1次印刷ISBN978-7-5182-0733-6 定价：97.00元 《海绵型建筑与小区雨水控制及利用》编审名单编制组负责人：赵 编制组 1成员： 赵 昕 锂 张 超 审查组长：任向东 审查组成员： 李建琳 赵世明 郑克白 申 静 韩丽莉 李建业 岩 梁 张书函 参编单位：北京市建筑设计研究院有限公司郝洁 杨瀚宇 寇伯村 中机国际工程设计研究院有限责任公司项目负责人：郭金鹏 项目技术负责人：王岩松 李茂林 贺卫宁 龚志雄 钱江锋 徐志通 朱志红 国标图热线电话：010-68799100翟立晓 刘雨生 朱跃云 刘敏 发行电话：010-68318822 查阅标准图集相关信息请登录国家建筑标准设计网站海绵型建筑与小区雨水控制及利用批准部门中华人民共和国住房和城乡建设部主编单位中国建筑设计研究院有限公司实行日期二〇一七年九月一日 目录 总说明 源头减排雨水系统技术说明 传统（灰色）雨水排放系统技术说明。超标雨水排放系统技术说明 雨水入渗 入渗系统说明 透水砖的机械物理性能、尺寸表.。透水混凝土主要性能指标.. 硅砂路缘石规格尺寸 透水砖路面. 透水混凝土路面 彩色透水整体路面、嵌草砖路面.地下建筑顶板透水铺装. 绿化屋面 下凹绿地入渗 生物滞留系统.. 植被浅沟 植被浅沟渗透弃流井溢流排放系统.14 15 16 7 18 20 21 22 23 24 25 26 28 建质函[20171228号 批准文号 统一编号 图集号 塑料多孔渗透管 GJBT-1439 17S705 目 录 渗透管一排放一体化系统示意图HDPE渗透排水管 HDPE线性成品排水沟 HDPE渗透式排水沟. 雨水收集回用 雨水收集回用说明。 雨水收集回用系统流程 雨水储水罐. 景观蓄水池平面图 景观蓄水池剖面图。 车库顶板表面流水与渗水收集构造图.立式石英砂过滤器外形尺寸及技术参数，雨水调蓄排放 调蓄排放系统说明 雨洪调蓄排放系统示意图. 附属设施 环保雨水口 滤水袋雨水口 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 29 30 3 32 34 35 36 37 38 ..39 40 42 43 45 滤水桶雨水口 赵 这 这 起明 流量型雨水初期弃流装置设计说明.流量型雨水初期弃流装置安装图。沉淀过滤， 46 47 48 49 水力颗粒分离器. 50 散水排水口做法和弃流、预处理、溢流集成设施示意图..51市政（公共）排水接驳口说明..．防倒灌设施选用示意。 溢流井、计量并、消能井选用示意。防倒灌检查并 截流槽式溢流井.. 溢流堰式溢流井.. 浸透式排水沟做法 排水板做法， 附录 附录全国主要城市降雨量资料. 相关技术资料 目录 中核赵世明动建心校对李建业本电设计都 洁活.52 .53 54 55 .56 57 58 59 ...61 图集号 17S705 1编制依据 总说明 4图集基本内容 本图集根据中华人民共和国住房和城乡建设部建质函【2015]140号“关于印发《2015年国家建筑标准设计编制工作计划》的通知”对10SS705《雨水综合利用》进行修编。设计依据 2 《城镇给水排水技术规范》 《建筑与小区雨水控制及利用工程技术规范》《建筑给水排水设计规范》 《建筑中水设计规范》 《室外排水设计规范》 《城镇雨水调蓄工程技术规范》《城镇内涝防治技术规范》 《给水排水工程构筑物结构设计规范》《室外给水排水和燃气热力工程抗震设计规范》《建筑给水排水及采暖工程施工质量验收规范》《给水排水构筑物工程施工及验收规范》《绿色建筑评价标准》 《透水水泥混凝土路面技术规程》《透水砖路面技术规程》 《透水沥青路面技术规程》 《种植屋面工程技术规程》 《硅砂雨水利用工程技术规程》GB50788-2012 GB50400-2016 GB50015-2003（2009年版） GB50336-2002 GB50014-2006（2016版） GB51174-2017 GB51222-2017 GB50069-2002 GB50032-2003 GB50242-2002 GB50141-2008 GB/T50378-2014 CJJ/T135-2009 CJJ/T188-2012 CJJ/T190-2012 JGJ155-2013 CECS381:2014 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围 3.1本图集适用于新建、改建和扩建的民用建筑及小区、工业建筑及厂区的雨水控制与利用的设计与施工。 3.2图集中的雨水入渗设施适用于土壤渗透系数10~10m/s的工程，不适用于湿陷性黄土、膨胀土、高含盐土、永久性土土壤；雨水收集回用设施宜用于年均降雨量大于400mm的地区。 3.3本图集适用于雨水不作为生活饮用水、游泳池补水的雨水利用工程。3.4本图集适用于抗震设防烈度8度及8度以下地区的工程。4.1民用建筑及小区、工业建筑及厂区的雨水控制与利用系统包含：源头减排雨水系统传统雨水排除系统、超标雨水排除系统，图集内容包括雨水入渗系统雨水收集回用系统、雨水调蓄排放系统、场地雨水排除设施、屋面雨水收集系统、超标雨水处置措施等4.2图集内容涉及给水排水、建筑、景观、道路、结构等相关专业、对于以建筑、道路、景观专业负贵设计的雨水控制及利用设施，图集重点表达雨水控制及利用工艺方面的要求。4.3图集分为六部分，分别为：总说明、海绵型小区雨水系统技术说明、雨水入渗系统、雨水收集回用系统、雨水调蓄排放系统、其他。5结构设计条件 5.1设计荷载：城-A级车辆荷载。5.2土壤条件：土重力密度18kN/㎡，地下水位以下的有效土重力密度10kN/m，折算内摩擦角中=30 5.3地下水位按有、无地下水两种情况设计，当有地下水时，其水位按地面以下0.5m计算。5.4基础应坐落在土质良好的原状土层上，地基承载力特征值不得小于80kPa，若有不良土层应进行处理后方可继续施工。6施工安装 6.1材料运输应满足以下要求： 6.1.1所用管件、半成品、构（配）件等在运输、保管和施工过程中，必须采取有效措施防止其损坏、锈蚀或变质。 6.1.2各种管材、土工布及透水砖的包装、装卸和运输应有可靠措施，避免出现碰损伤和污染。 6.1.3塑料制品搬运时，应小心轻放，不得抛、摔以及受剧烈撞击和被锐物划伤。6.2材料储存应满足以下要求： 6.2.1透水砖堆积高度不得超过1.5m；现场存放的透水砖，应采用不易污染材料苦盖，防止透水砖的污染。 6.2.2塑料制品堆放温度一般不超过40℃，并远离热源及带有腐蚀性试剂或溶剂的地方室外堆放不应长期露天暴晒，堆放附近应有消防设施（备）6.2.3塑料检查井、蓄水模块、塑料渗透管等材料堆放应选用平整、坚实的场地；堆放时必须垫稳、防止滚动，堆放高度按照产品技术标准或者生产厂家的要求6.2.4各种管材、土工布等进场后应堆放在指定的有围挡的场地，分类码放，并有专人看管。 6.3雨水控制与利用工程应按照《建设工程项目管理规范》GB/T50326进行项目管理。施总说明 审核赵世明动建奶 校对李建业水电动设计郏洁备活图集号 页 17S705 2
