【12G614-1】 砌体填充墙结构构造

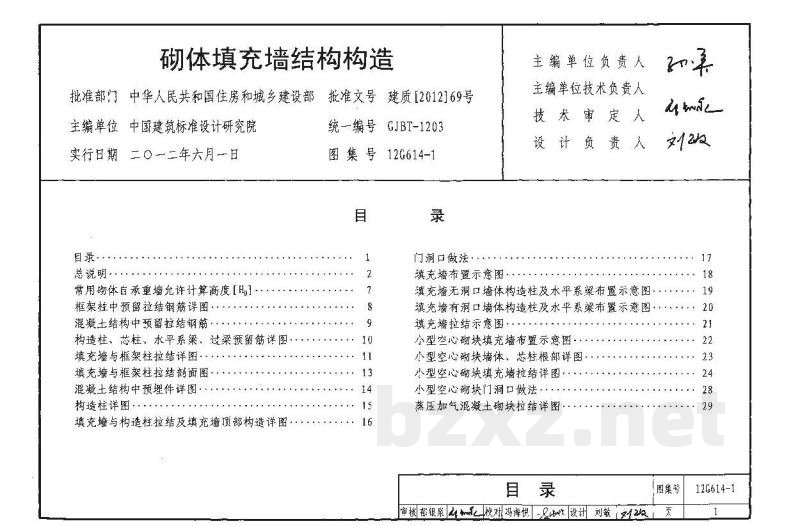

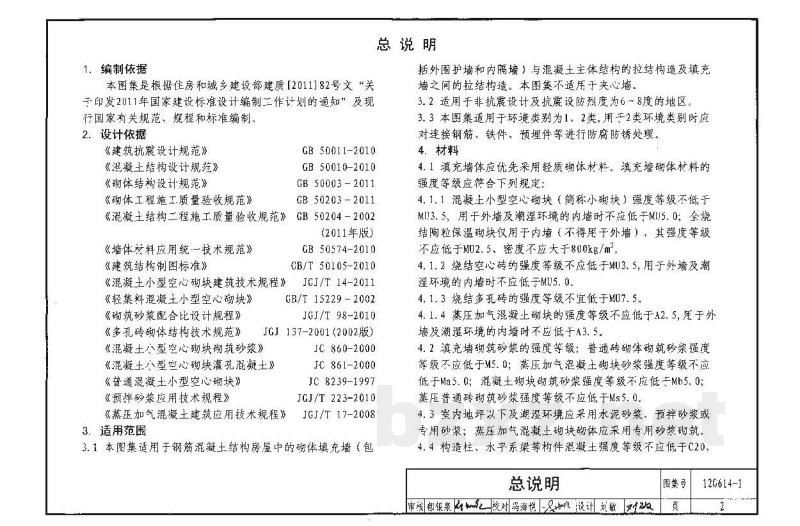

砌体填充墙结构构造 批准部门中华人民共和国住房和城乡建设部批准文号建质[2012]69号主编单位中国建筑标准设计研究院实行日期二〇一二年六月一日 目录 总说明 常用确体自承重墙允许计算高度【H,]椎架柱中预留拉结钢筋详图··混凝土结构中预留拉结钢筋· 构造柱、芯柱、水平系梁、过梁预留筋详图填充墙与框架柱拉结详图· 填充墙与框架柱拉结剖面图· 混凝土结构中预埋件详图· 拘造柱详图·. 填充墙与构造柱拉结及填充墙顶部构造详图：统一编号GJBT-1203 图集号12G614-1 目 1 2 7 8 9 10 11 13 14 15 16 录 门洞口做法 填充墙布置示意图 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 填充墙无洞口墙体构造柱及水平系梁布暨示意图·填充墙有洞口墙体构造柱及水平系梁布置示意图·填充墙拉结示意图· 小型空心砌块填充墙布置示意图-今型空心砌块墙体，蕊柱根部详图小型空心砌块填充墙拉结详图 小型空心砌块门洞口做法· 蒸压加气混凝土砌块拉结详图，目录 ay tn 17 18 19 20 21 22 23 24 28 29 图集号 审核郁银泉校对冯涛悦设讯刘敏12G614-1 1.编制依据 本图集是根据作房和城乡建设部建质[2011]82号文“关于印发2011年国家建设标准设计编制二作计划的通知\及现行国家有关规范、规程和标准编制。2.设计依据 《建筑抗震设计规范》 《混凝土结构设计规范》 《砌体结构设计规范》 《砌体工程施工.质量验收规范》GB 50011-2010 GB 50010-2010 GB 50003 -2011 GB 50203- 2011 GB50204-2002 《混凝结构二程施工质量验收规范》（2011年版） 《墙体梵料应用统一技术规范》《建筑结构制图标准》 GB 50S74-2010 CB/T 50105-2010 《混凝土小型空心砌块建筑技术规程》JGJ/T14-2011 《轻集料混凝土小型空心砌块》《砌筑砂浆配合比设计规程》 《多孔砖体结构技术规范》 GB/T 15229 -2002 JGJ/T 98-2010 JGJ 137-2001(2002版) 《混凝士分型空心砌块砌筑砂浆》《混凝士型空心砌块灌孔混凝土》《普通混凝土小型空心砌块》 《预举砂浆应用技术规程》 《蒸压加气混凝土建筑应用技术规程》3．适用范围 JC 860-2000 JC 861-2000 JC 8239-1997 JGJ/T 223-2010 JGJ/T17-2008 3.1本图集适用于钢筋混凝士结房屋中的体填充墙（包总说明 括外围护墙和内隔墙）与混凝土主体结构的拉结构造及填充墙之间的拉结构造。本图集不适席于夹心墙。3.2适用于非抗震设计及抗震设防烈度为6～8度的地区3.3本图集适用于环境类别为1、2类，用千2类环境类别附应对连接钢筋、铁件、预埋件等进行防腐防锈处理。4.材料 4.1填充墙体应优先采用轻质砌体材料。充墙砌体材料的强度等级应符合下列规定： 4.1.1混凝上小型空心砌块（简称小砌块）强度等级不低于MI!3.5，用于外墙及潮湿环境的内墙时不应低于MU5.0；全烧结陶粒保温砌块仅用于内墙（不得用于外墙）其强度等级不应低于MU2.5、密度不应大于800kg/m24. 1. 2 烧结空心砖的强度等级不应低于U3. 5,用于外墙及潮湿环境的内墙时不应低于ML5.0.4.1.3烧结多孔砖的强度等级不宜低于MU7. 5.4.1.4蒸压加气混凝上砌块的强度等级不应低于A2.5,用于外墙及潮湿环境的内墙时不应低于A43.5。4.2充墙砌筑砂浆的强度等缀：普通砖砌本砌筑砂浆强度等级不应低于5.0；蒸压加气混凝土砌块砂浆强度等级不应低于Ma5.0；混土砌块砌筑砂浆强度等级不应低于Mb5. 0;蒸压普通砖砌筑砂浆强度等级不应低于Ms5. 0。4.3室内地坪以下及潮湿环境应采用水泥砂浆、预拌砂浆或专用砂浆；蒸压加气混凝上砌块砌体应采用专用砂浆砌筑。4.4构造柱、水乎系梁等构件混凝土强度等级不应低于C20总说明 审孩都银泉2校对冯海悦&设计刘敏2图集号 贝 126614-1 2 用于2类环境时，混土强度等级不应低于C2;灌芯混凝土强度等级不应低于Cb20。 4.5钢筋：箍筋采用HPB300（中），拉结钢筋采用HPB300（中）或HRB335（±)或HRB400（业)；构造柱、水平系梁主筋采用B335（±）或HRB400（业）。也可采用满足伸长率要求的冷轧带肋钢筋。 4.6预埋件：预埋件锚板宜采用Q235-B级钢，锚筋应采用HPB300HRB335或HRB400，严禁采用冷加工钢筋。设置预埋件的结构构件，混凝土强度等级不应低于C204.7焊条：焊条的型号为E4303、E5003，并应符合《钢筋焊接及验收规程》JCJ18的规定。 4.8若实际工程中必须采用蒸压粉煤灰普通砖、蒸压灰砂砖作为填充墙砌体材料时，可参照本图集的有关内容。5.设计原则 5.1本图集为框架与填充墙采用不脱开的连接方法。5.2钢筋混凝土结构码体璃充墙宜优先采用轻质砌体材料。填充墙的厚度：外围护墙不应小于120mm，内隔墙不应小于90mm，5.3砌体填充墙整体设计： 5.3.1填充墙体上作用的荷载包括竖向荷载（自重)和风荷载，在地震区尚应考虑地震作用。砌体填充墙除满足强度和稳定性要求外，尚应考虑承受水平风荷载及地震作用。对于离大的填充墙除满定本图集相关构造外，还应进行专门设计。5.3.2体填充墙所采用的块材和砂浆强度等级由设计者依据有关设计标准、规范、地区规定自行确定。5.3.3采用砌体填充墙，应采取措施减少对主体结构的不利影。 1）平面布置宜均匀对称，减少因砌体填充墙的质量和刚度偏心造成的主体结构扭转； 2）砌体填充墙的竖向布置宜均勾连续，避免产生上、下刚度窦变； 3）避免框架柱形成短柱； 4）应考虑墙体刚度和质量对主体结构抗震的不利影响，特别应注意在水平地震作用下填充墙对角柱产生的不利影响。5. 3.4填充墙与主体结构应可靠拉结。5.3.5填充墙应能适应主体结构不同方向的层间位移5.4砌体填充墙连接构造。砌体填充墙与主体结构的拉结及填充墙墙体之间的拉结，根撬不同情况可采用拉结钢筋（以下简称拉结筋）：焊接钢筋网片、水乎系梁和构造柱。5.4.1填充墙应沿框架柱全高每隔500~600mm设2中6拉结筋(墙厚大于240mm时宜设3Φ6拉结筋），拉结筋伸入墙内的长度，6、7度时宜沿墙全长贯通，8度时应全长贯通。5.4.2体填充墙的墙段长度大于5m时或墙长大于2倍层高时，墙预宜与梁底或板底拉结，墙体中部应设钢筋混凝土构造柱。5.4. 3当有门窗洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框。5.4.4当砌体填充墙的墙商超过4时，宜在墙体半高处设置与总说明 图集号 审核郁银泉校对码海悦设计刘数刘2页12G614-1 3 柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，梁截面高度不小于60mm。填充墙高不宜超过6m。5.4.5楼梯间和人流通道处的填充墙，应采用钢丝网砂浆面层加强。 5.5构造柱、水平系梁最外层钢筋的保护层厚度不应小于20mm；灰缝中拉结钢筋外露砂浆保护层的厚度不应小于15mm。5.6钢筋连接 5.6.1构造柱，水平系梁纵向钢筋采用绑扎搭接时，全部纵筋可在同连接区段搭接，钢筋搭接长度50d，5.6.2墙体拉结筋的连接：采用焊接接头时，单面焊的焊接长度1d；采用绑扎搭接连接时，搭接长度55d且不小于400mm5.7弼体填充墙应根据有关规范，规程及地区规定对墙体采取必要的抗裂措施。 6.填充墙施工主要要求 6.1本图集填充墙使用的块材应有产品合格证、产品性能检测报告和砂浆配合比试验报告。块材、水泥、钢筋等尚应有材料主要性能的避场复检检验报告。6.2块材进入施工现场后应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m，并应有防潮湿，防雨雪措施。6.3砌筑砂浆应按照《砌筑砂浆配合比设计规程》J0J/T982010的要求进行试配，砂浆基本性能检验方法应符合《建筑砂浆基本性能试验方法》JCJ70-2(09的规定。水泥砂浆应在拌成后3h内使用完毕；当施工期间最高温度超过30℃时，必须在拌成后2h内使用完毕。砂浆拌合后和使用中出现泌水现象时：应 在砌筑前再次拌合，有条件地区可推荐采用预拌砂浆或于粉砂浆。 6.4填充墙的砌筑，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行。 6.5防潮层以下应采用实心砖或预先将孔灌实的多孔砖或灌孔小型混凝土空心砌块砌筑。 6.6在厨房、卫生间、浴室等处果用轻集料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇与填充墙同厚度的混凝土坎台，其高度宜为150～200mm，6.了填充墙砌筑时应错缝搭砌。拉结筋不应放在孔洞上，应保证钢筋被砂浆或灌浆包裹。 6.8砌体填充墙砌至接近梁、板底时，应留一定空隙，待砌体变形稳定后并应至少间隔7d后，再将其补砌挤紧。6.9砌体填充墙砌筑完成后，应让其充分干燥、收缩后再做面层（-般7d以后）： 6.10构造柱施工。 6.10.1设置混凝土构造柱的墙体，应按绑扎钢筋、砌筑墙体、支设模板、浇筑构造柱混凝士的施工顺序进行6.10.2墙体与构造柱连接处宜砌成马牙搓，马牙搓伸入墙体60~100mm，槎高200~300mm并应为砌体材料高度的整倍数。6.10.3构造柱两侧模板必须紧贴墙面，支撑必须牢固，严禁板缝漏浆。 6.10.4浇筑构造柱混凝土前应清除落地灰等杂物并将模板浇总说明 图集号 申核郁领泉校对冯海缆&设计刘敏刘版页126614-1 4 水湿润，然后注入50mm厚与混凝土配比（去掉石子）相同的水泥砂浆，再分段浇灌、振捣混凝土。振捣时振捣棒不应直接触碰墙体。 6.11蒸压加气混凝土砌块砌筑 6. 11.1 蒸压加气混凝土砌块的含水率宜小子30%。6.11.2蒸压加气混凝土砌块应将沾有油污的表面切掉，其切割面不应有切割附着屑。 6.11.3蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润，斑块的相对含水率宜为40%～5 0%。6.11.4蒸压加气混凝土砌块砌筑时，砌块间相互上下错缝：搭接长度不宜小于砌块长度的1/3.6.11.5切锯砌块应来用专用工具，不得用斧子或瓦任意砍劈。洞口两侧，应选用规格整齐的砌块砌筑。6.12混凝土小型空心砌块砌筑。6.12.1吸水率较大的轻骨料溉凝土小型空心砌块采用普通砌筑砂浆砌筑时应提前1－2d浇（喷）水湿润，砌块的相对含水率宜为4 0% ~ 5 0%。 6.12.2砌块应每皮顾础，_上下皮应对孔，竖缝应互相错开1/2主规格小砌块长度 6.13烧结空心砖体采用普通砌筑矽浆砌筑时，烧结空心砖应提前1～2d浇（喷）水湿润，块体的相对含水率宜为60%㎡70%。 6. 14 芯柱施工。 6.14.1每层每根芯柱应采用单孔U型或L型小砌块砌筑留设清扫口，砌筑时应随砌随清除孔洞灰缝处内挤灰。6.14.2每层墙体砌筑到要求标高后，应及时清扫芯柱孔洞内壁及芯柱孔肉掉落的砂浆等杂物。6.14.3芯柱钢筋从上向下穿入砌块孔洞，通过清扫口与基础梁，楼面梁伸出的预留钢筋绑扎搭接。6.14.4用模板封闭芯柱的清扫口时，必须采取防止混凝土漏浆的猎蕊。 6.14.5浇筑芯柱混凝土前，应现浇50mm厚的水泥砂浆，水泥砂浆应与芯柱混凝土成分相同。6.14.6芯柱混凝土要具有较好的流动性和低收缩性能，技术要求应符合《混凝土小型空心块灌孔混凝土》JC861-2000的规定，并经试验验证符合要求后，方可使用。6. 14. 了 芯柱混凝土宜采用塌落度为70～80mm的细石混凝上,当采用泵送混凝土时，塌落度宜为140~160mm。6.14.8芯柱混凝土必须待墙体砌筑砂浆强度等级达到1MPa时方可浇灌，芯柱混凝土按连续浇灌，分层（300～500mm高度）捣实的原则进行操作，不得留施工缝。混凝士注入芯孔后要用小直径（d<30mm）振捣棒略振捣，待3～5min多余的水分被块体吸收后再进行二次振，以保证芯柱灌实。7.本图集的使用及详图的索引方法7.1本图集标注的构件尺寸及配筋应由设计人员核算后选用，设计人员也可根据具体工程情况对本图集有关内容进行修改。7.2本图集应与建筑专业相关图集配合使用。7.3本图集未尽事宜尚应按照国家现行规范、标准执行。总说明 图集号 审核都银泉校对冯海悦设计双敏刘页12G614-1 5 7.4本图集填充墙拉结构造主要执行《建筑抗震设计规范》GB50011-2010，设计人员可根据工程具体情况，按相关规范，规程及地方标准进行修改和补充。7.5使用本图集时，应注明引用节点所在图集的页码及详图编号。 当选用部分详图时： 详图编号 图集号 详图页次 当选用整页详图： 整页代码 图集号 详图页次 8.其他 8.1本图集标注尺寸除注明者外均以毫米为单位。8.2当用本图集范围以外的砌体材料作为填充墙时，设计人可根据有关规范、标准、地区规定参照使用本图集。8.3本图集表示出填充墙与框架柱及剪力墙采用预拉结钢筋的连接方式，若采用预留预埋件的连接方法详见本图集第14页。 8、4填充墙的拉结与混凝土墙、柱、梁、板采用化学植筋的方法连接时，应符合《混凝土结构后锚固技术规程》JGJ145的相关规定，并应按《砌体结构工程施工质量验收规范》GB50203-2011的要求进行实体检测。总说明 审核郁银泉校对冯海悦设讯刘敏对级图集号 页 12G614-1 6
