99S203
现行
　点击下载此标准

基本信息

图集号：
99S203
图集名称：
消防水泵接合器安装
图集类别：
给水排水
标准状态：
现行
发布日期：
2016-11-25
实施日期：
2000-08-01
下载格式：
pdf zip

手机扫码下载更方便

关联标准

替代情况：
代替标准号：-

出版信息

主编单位：
机械工业部第一设计研究院

标准简介/下载

点击下载

标准简介：

　　本图集适用于室内消防系统工作压力≤1.6MPa的场所。如用于湿陷性黄土地区、多年冻土区、抗震设防烈度为九度及九度以上地震区或其他特殊地区时，应根据国家有关规范和规程的规定另作处理。包括地上、地下、墙壁式水泵接合器安装，单组安装、双组并列安装，井室材质分砖砌和钢筋混凝土两类，荷载等级按顶面可过汽车和顶面不过汽车考虑。为便于设计和施工人员使用，图中给出了井室结构的施工详图、工程量汇总表和材料表。

标准内容

部分标准内容：

消防水泵接合器安装
批准部门：中华人民共和国建设部
主编单位：机械工业部第一设计研究院
实行日期：2000年7月17日
图集号：SQB 100-150

【目录】
1. 墙壁式消防水泵接合器安装图（A型-E型）
2. 地上式消防水泵接合器安装图（单组布置、砖砌井室、顶面不过汽车；两组并列布置）
3. 地下式消防水泵接合器安装图（单组布置、砖砌井室、顶面不过汽车；两组并列布置）
4. 井室结构尺寸、材料及工程量表（砖砌、钢筋混凝土，含单组与并列布置）
5. 盖板相关：轻型/重型盖板配筋及材料表
6. 消防水泵接合器井盖板选用表

【总说明】
一、编制依据：本图集依据国家标准GB3446-93《消防水泵接合器》及1986年版《消防水泵接合器安装》（86S164）全国通用给水排水标准图集重新编制。
二、型号表示方法：采用公安消防部门批准生产的成套产品，格式为：SQX XX-X（其中X为同类产品顺序号）。
1. 安装形式代号：S—地上式；X—地下式；B—墙壁式；D—多用式。
2. 出口公称通径代号：100—表示DN100；150—表示DN150。
三、适用范围：本图集适用于室内消防系统工作压力 $\le$ 1.6MPa的场所。
四、特殊地区处理：如用于湿陷性黄土地区、多年冻土区、设计烈度为9度及9度以上地震区或其他特殊地区时，应按相关规范另作处理。
五、地下水条件：按无地下水（地下水位低于接合器并底板）和有地下水（地下水位高于接合器并底板、并低于地面以下0.50m）两种情况考虑。
六、设计荷载：
1. 顶面不过汽车：采用砖砌井室和轻型钢筋混凝土盖板，适用于人行道及非汽车行驶地段。活荷载标准值为4kN/m²。
2. 顶面可过汽车：采用砖砌及钢筋混凝土两种结构形式的井室，配置重型钢筋混凝土盖板，适用于汽车通行地段。顶面活荷载按可行驶超20级重车考虑。
七、土壤条件：
1. 容重：$\gamma = 18.0\text{kN/m}^3$ (1800kg/m³)
2. 内摩擦角：$\phi = 30^circ$
3. 地基承载力标准值：$R = 100\text{kPa}$ (10t/m²)
八、防寒措施：地上式和地下式消防水泵接合器如用于计算温度低于-15°C的地区，需做保温井口或采取其他保温措施。保温井口做法详见97S401/64。
九、布置要求：两组并列布置的地上、地下式消防水泵接合器宜用于室内不同的消防系统或同一系统的不同分区。
十、盖板选用：顶面不过汽车的接合器井采用$\phi$700、$\phi$500轻型铸铁盖及盖座；顶面可过汽车的接合器井采用$\phi$700、$\phi$500重型铸铁井盖及盖座。井盖顶面中间空白处应填“消防水泵接合器”标志。

【主要组件清单】
1. 消防接口本体 (DN100或DN150)
2. 止回阀 (DN32)
3. 安全阀 (DN100或DN150)
4. 闸阀 (DN100或DN150)
5. 90°弯头 (DN100或DN150)
6. 法兰直管 (DN100或DN150)
7. 法兰弯头 (DN100或DN150)
8. 法兰直管 (DN25)
9. 截止阀
10. 填塞材料：C20细石混凝土
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

图集图片预览

标准图片预览：

图集目录列表

图集目录：

99S203、99(03)S203：消防水泵接合器安装
99S203：消防水泵接合器安装

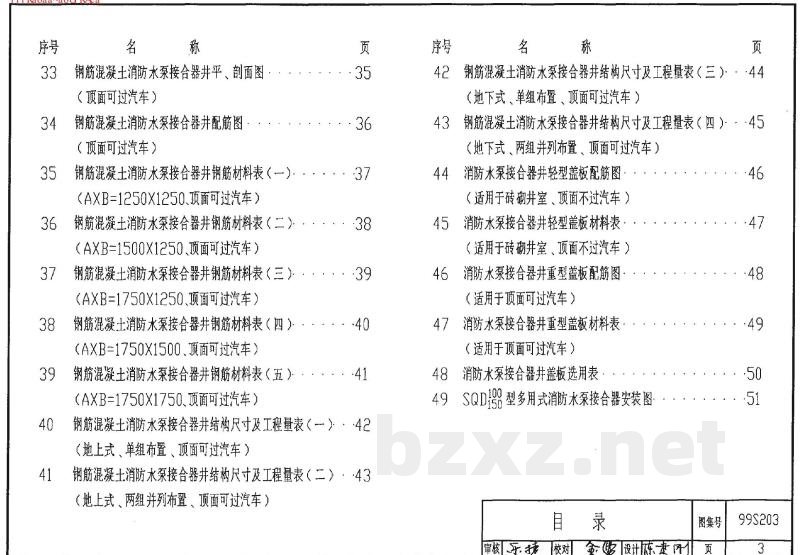

目录
总说明
SQB100、150-A型墙壁式消防水泵接合器安装图
SQB100、150-B型墙壁式消防水泵接合器安装图
SQB100、150-C型墙壁式消防水泵接合器安装图
SQB100、150-D型墙壁式消防水泵接合器安装图
SQB100、150-E型墙壁式消防水泵接合器安装图
SQB100、150-F型墙壁式消防水泵接合器安装图
SQS100、150-A型地上式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQS100、150-B型地上式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQS100、150-C型地上式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQS100、150-D型地上式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQS100、150-E型地上式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQS100、150-F型地上式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQX100、150-A型地下式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQX100、150-B型地下式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQX100、150-C型地下式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQX100、150-D型地下式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQX100、150-E型地下式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQX100、150-F型地下式消防水泵接合器安装图(单组布置、砖砌井室、顶面不过汽车)
SQS100、150-A型地上式消防水泵接合器安装图(两组并列布置、砖砌井室、顶面不过汽车)
SQS100、150-B～F型地上式消防水泵接合器安装图(两组并列布置、砖砌井室、顶面不过汽车)
SQX100、150-A～F型地下式消防水泵接合器安装图(两组并列布置、砖砌井室、顶面不过汽车)
SQX100、150-A～F型地下式消防水泵接合器井结构尺寸、材料及工程量表(两组并列布置、砖砌井室、顶面不过汽车)
砖砌消防水泵接合器井平、剖面图(顶面可过汽车)
砖砌消防水泵接合器井结构尺寸及工程量表(一)(地上式、单组布置、顶面可过汽车)
砖砌消防水泵接合器井结构尺寸及工程量表(二)(地上式、两组并列布置、顶面可过汽车)
砖砌消防水泵接合器井结构尺寸及工程量表(三)(地下式、单组布置、顶面可过汽车)
砖砌消防水泵接合器井结构尺寸及工程量表(四)(地下式、两组并列布置、顶面可过汽车)
砖砌消防水泵接合器井顶部圈梁配筋及材料表(一)(顶面可过汽车)
砖砌消防水泵接合器井顶部圈梁配筋及材料表(二)(顶面可过汽车)
砖砌消防水泵接合器井底板配筋及材料表(顶面可过汽车)
钢筋混凝土消防水泵接合器井平、剖面图(顶面可过汽车)
钢筋混凝土消防水泵接合器井配筋图(顶面可过汽车)
钢筋混凝土消防水泵接合器井钢筋材料表(一)(A×B=1250×1250、顶面可过汽车)
钢筋混凝土消防水泵接合器井钢筋材料表(二)(A×B=1500×1250、顶面可过汽车)
钢筋混凝土消防水泵接合器井钢筋材料表(三)(A×B=1750×1250、顶面可过汽车)
钢筋混凝土消防水泵接合器井钢筋材料表(四)(A×B=1750×1500、顶面可过汽车)
钢筋混凝土消防水泵接合器井钢筋材料表(五)(A×B=1750×1750、顶面可过汽车)
钢筋混凝土消防水泵接合器井结构尺寸及工程量表(一)(地上式、单组布置、顶面可过汽车)
钢筋混凝土消防水泵接合器井结构尺寸及工程量表(二)(地上式、两组并列布置、顶面可过汽车)
钢筋混凝土消防水泵接合器井结构尺寸及工程量表(三)(地下式、单组布置、顶面可过汽车)
钢筋混凝土消防水泵接合器井结构尺寸及工程量表(四)(地下式、两组并列布置、顶面可过汽车)
消防水泵接合器井轻型盖板配筋图(适用于砖砌井室、顶面不过汽车)
消防水泵接合器井轻型盖板材料表(适用于砖砌井室、顶面不过汽车)
消防水泵接合器井重型盖板配筋图(适用于顶面可过汽车)
消防水泵接合器井重型盖板材料表(适用于顶面可过汽车)
消防水泵接合器井盖板选用表
SQD100、150型多用式消防水泵接合器安装图
99(03)S203：消防水泵接合器安装（2003年局部修改版）
目录、修订说明(一)
修订说明(二)
