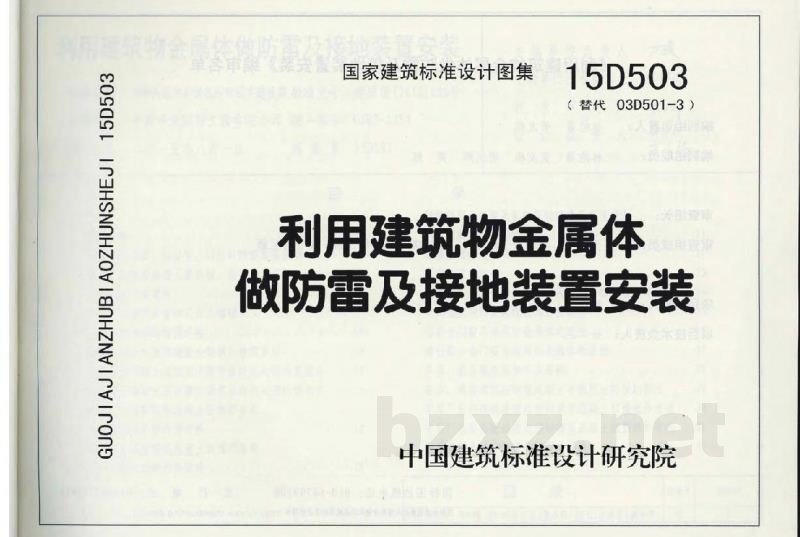

标准简介/下载国家建筑标准设计图集 15D503
（替代 03D501-3）
利用建筑物金属体
做防雷及接地装置安装
中国建筑标准设计研究院

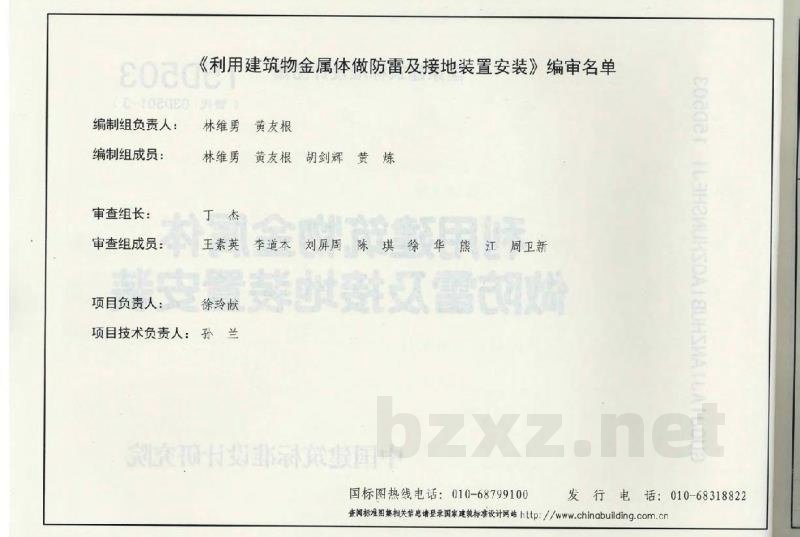

《利用建筑物金属体做防雷及接地装置安装》编审名单
| 编制组负责人： | 林维勇 黄友根 |
| 编制组成员： | 林维勇 黄友根 胡剑辉 黄炼 |
| 审查组长： | 丁杰 |
| 审查组成员： | 王素美 李道本 刘屏周 陈琪 徐华熙 江卫新 |
| 项目负责人： | 徐玲献 |
| 项目技术负责人： | 孙兰 |
国标图热线电话：010-68799100 发行电话：010-68318822

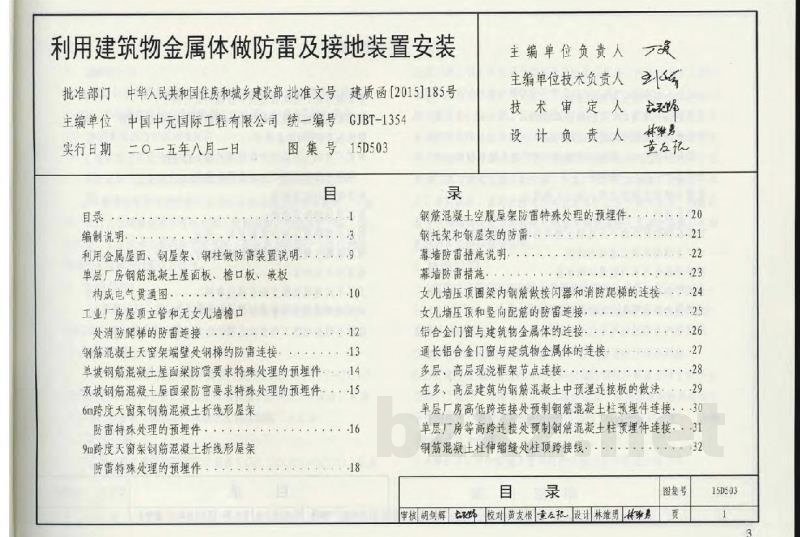

| 利用建筑物金属体做防雷及接地装置安装 | 主编单位负责人 | 王健 | |
| 批准部门 | 中华人民共和国住房和城乡建设部 | 批准文号 | 建质函[2015]185号 |
| 主编单位技术负责人 | 马小峰 | ||
| 主编单位 | 中国中元国际工程有限公司 | 统一编号 | GJBT-1354 |
| 技术审定人 | 王立峰 | ||
| 实行日期 | 二〇一五年八月一日 | 图集号 | 15D503 |
| 设计负责人 | 林维勇 查立权 |
||
目 录
| 目录 ..................................................1 | 钢筋混凝土空腹屋架防雷特殊处理的预埋件 ........... .20 |
| 编制说明 ..............................................3 | 钢托架和钢屋架的防雷 ......................... ..21 |
| 利用金属屋面、钢屋架、钢柱做防雷装置说明 ............9 | 幕墙防雷措施说明 ................................ .22 |
| 单层厂房钢筋混凝土屋面板、檐口板、梁板 | 幕墙防雷措施 .................................. ..23 |
| 构成电气贯通图 ......................... .10 | 女儿墙压顶圆梁内钢筋做接闪器和消防爬梯的连接 ....... .24 |
| 工业厂房屋顶立管和无女儿墙檐口 | 女儿墙压顶和竖向配筋的防雷连接 .................. ..25 |
| 处消防爬梯的防雷连接 .................... .12 | 铝合金门窗与建筑物金属体的连接 ................... .26 |
| 钢筋混凝土天面架端壁处钢棒的防雷连接 .............. .13 | 通长铝合金门帘与建筑物金属体的连接 ............... ..27 |
| 单坡钢筋混凝土屋面梁防雷要求特殊处理的预埋件 ....... .14 | 多层、高层现浇框架节点连接 ...................... ..28 |
| 双坡钢筋混凝土屋面梁防雷要求特殊处理的预埋件 ........ .15 | 在多、高层建筑的钢筋混凝土中预埋连接板的做法 ....... .29 |
| 6m跨度天面架钢筋混凝土折线形屋架 | 单层厂房高低跨连接处预制钢筋混凝土柱预埋件连接 ..... ..30 |
| 防雷特殊处理的预埋件 .................... .16 | 单层厂房等高跨连接处预制钢筋混凝土柱预埋件连接 ...... .31 |
| 9m跨度天面架钢筋混凝土折线形屋架 | 钢筋混凝土柱伸缩缝处柱顶跨接线 ................... ..32 |
| 防雷特殊处理的预埋件 .................... .18 |
| 目 录 | 图集号 | 15D503 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 审核 | 刘剑辉 | 校对 | 黄友根 | 设计 | 林维勇 | 页 | 1 | |||
3
