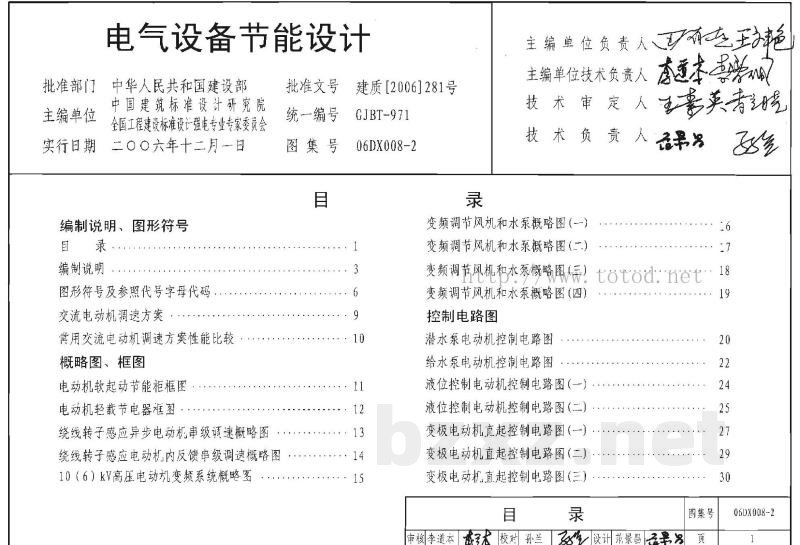

【06DX008-2】 电气设备节能设计

编制说明、图形符号

• 目录 .................................................. 1
• 编制说明 ............................................ 3
• 图形符号及参照代号字母代码 ...................... 6
• 交流电动机调速方案 .................................... 9
• 常用交流电动机调速方案性能比较 .................. 10

概略图、框图

• 电动机软起动节能框图 .............................. 11
• 电动机轻载节电器框图 ............................ 12
• 绕线转子感应异步电动机串级调速概略图 ........... 13
• 绕线转子感应电机内反馈串级调适概略图 ........... 14
• 10(6)kV高压电动机变频系统概略图 .................. 15

控制电路图

• 变频调节风机和水泵概略图（一） .................. 16
• 变频调节风机和水泵概略图（二） .................. 17
• 变频调节风机和水泵概略图（三） .................. 18
• 变频调节风机和水泵概略图（四） .................. 19
• 潜水泵电动机控制电路图 ............................ 20
• 给水泵电动机控制电路图 .......................... 22
• 液位控制电动机控制电路图（一） .................. 24
• 液位控制电动机控制电路图（二） .................. 25
• 变频电动机直控控制电路图（一） ................... 27
• 变频电动机直控控制电路图（二） ................... 29
• 变频电动机直控控制电路图（三） ................... 30

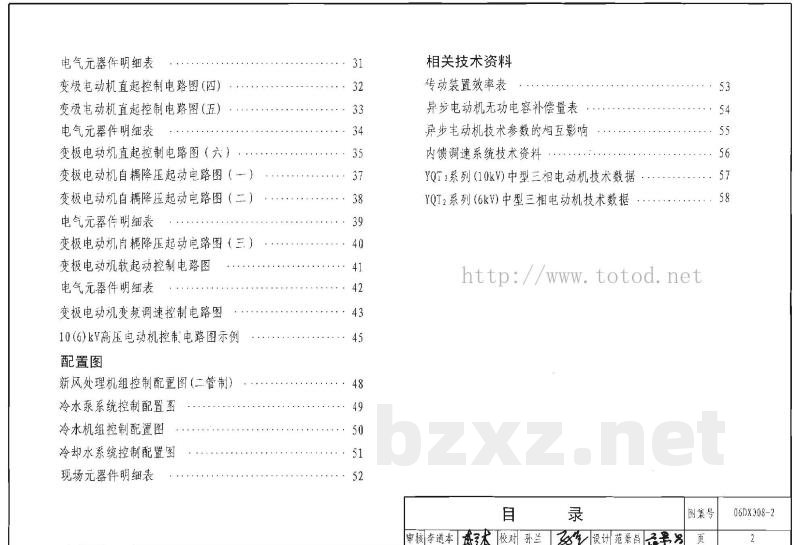

电气元器件明细表 …… 31
变频电动机直接控制电路图(四) …… 32
变频电动机直接控制电路图(五) …… 33
电气元器件明细表 …… 34
变频电动机直接控制电路图(六) …… 35
变频电动机自耦降压起动电路图(一) …… 37
变频电动机自耦降压起动电路图(二) …… 38
电气元器件明细表 …… 39
变频电动机自耦降压起动电路图(三) …… 40
变频电动机软起动控制电路图 …… 41
电气元器件明细表 …… 42
变频电动机变频调速控制电路图 …… 43
10(6)kV高压电动机控制电路图示例 …… 45

配置图

新风处理机组控制配置图(二管制) …… 48
冷水泵系统控制配置图 …… 49
冷水机组控制配置图 …… 50
冷却水系统控制配置图 …… 51
现场元器件明细表 …… 52

相关技术资料

传动装置效率表 …… 53
异步电动机无功电容补偿量表 …… 54
异步电动机技术参数的相互影响 …… 55
内馈调速系统技术资料 …… 56
YQTS系列(10kV)中型三相电动机技术数据 …… 57
YQTs系列(6kV)中型三相电动机技术数据 …… 58

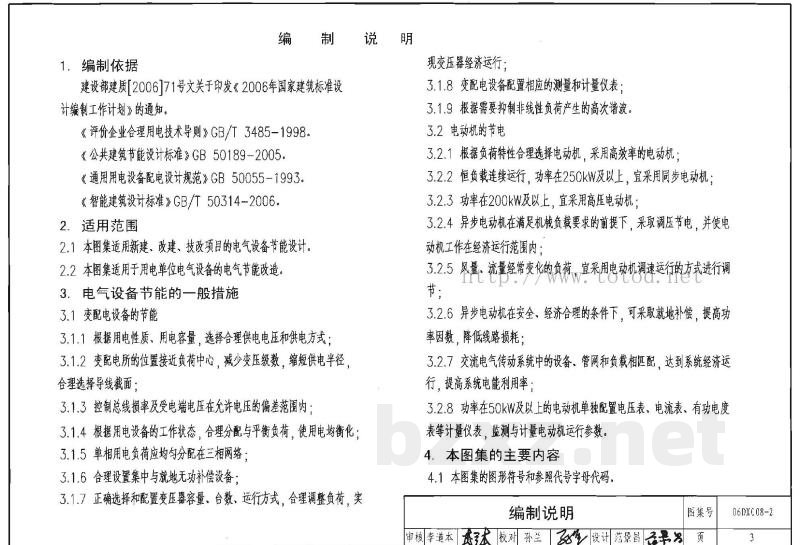

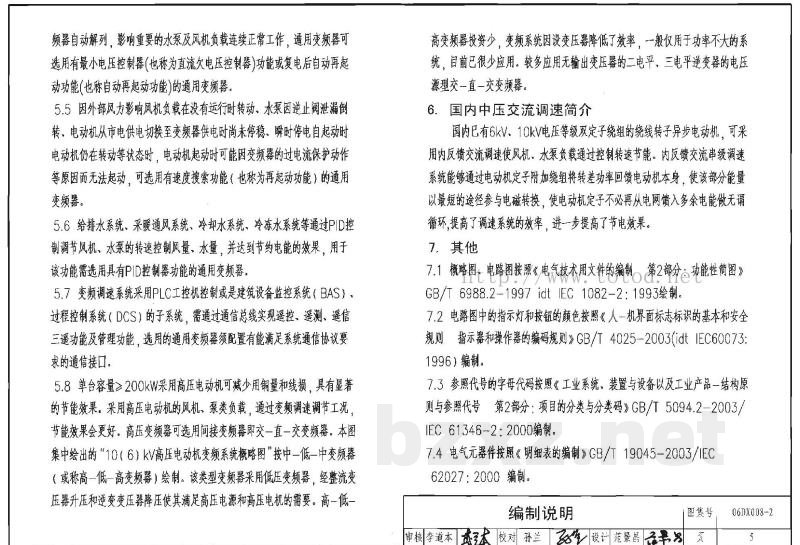

1. 编制依据

建设部建质[2006]71号文关于印发《2006年国家建筑标准设计编制工作计划》的通知。

• 评价企业合理用电技术导则 GB/T 3485—1998.
• 公共建筑节能设计标准 GB 50189—2005.
• 通用用电设备配电设计规范 GB 50055—1993.
• 智能建筑设计标准 GB/T 50314—2006.

2. 适用范围

2.1 本图集适用新建、改建、技改项目的电气设备节能设计。

2.2 本图集适用于用电单位电气设备的电气节能改造。

3. 电气设备节能的一般措施

3.1 变配电设备的节能

1. 3.1.1根据用电性质、电容量，选择合理供电电压和供电方式；
2. 3.1.2变配电所的位置接近负荷中心，减少变压级数，缩短供电半径，合理选择导线截面；
3. 3.1.3控制总线路损耗及受电端电压在允许电压的偏差范围内；
4. 3.1.4根据用电设备的工作状态，合理分配与平衡负荷，使用电均衡化；
5. 3.1.5单相用电负荷应均匀分配在三相网络；
6. 3.1.6合理设置集中与就地无功补偿设备；
7. 3.1.7正确选择和配置变压器容量、台数、运行方式，合理调整负荷，实现变压器经济运行；

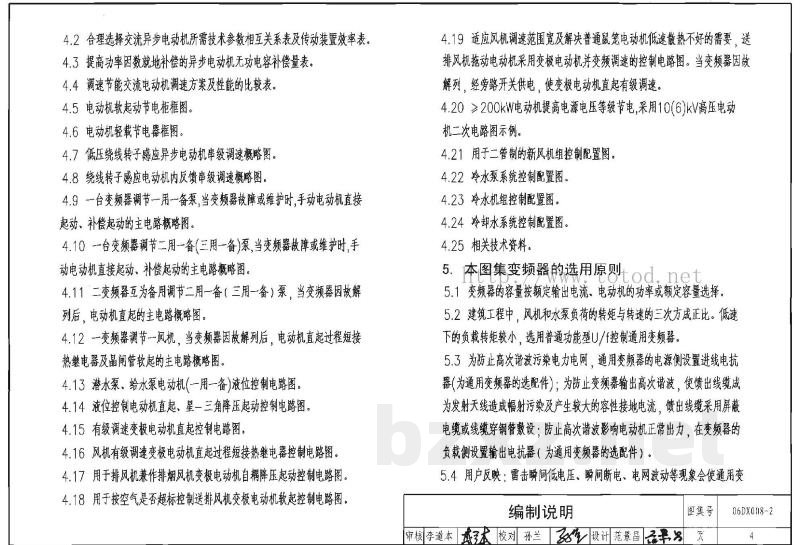

4. 本图集的主要内容

4.1 本图集的图形符号和参照代号字母代码。

现变压器经济运行；

8. 3.1.8变配电设备配置相应的测量和计量仪表；
9. 3.1.9根据需要抑制非线性负荷产生的高次谐波。

3.2 电动机的节电

1. 3.2.1根据负荷特性合理选择电动机，采用高效率的电动机；
2. 3.2.2恒负载连续运行，功率在250kW及以上，宜采用同步电动机；
3. 3.2.3功率在200kW及以上，宜采用高压电动机；
4. 3.2.4异步电动机在满足机械负载要求的前提下，采取调压节电，并使电动机工作在经济运行范围内；
5. 3.2.5风量、流量经常变化的负荷，宜采用电机调速运行的方式进行调节；
6. 3.2.6异步电动机在安全、经济合理的条件下，可采取就地补偿，提高功率因数，降低线路损耗；
7. 3.2.7交流电气传动系统中的设备、管网和负载相匹配，达到系统经济运行，提高系统电能利用率；
8. 3.2.8功率在50kW及以上的电动机单独配置电压表、电流表、有功电度表等计量仪表，监测与计量电动机运行参数。
