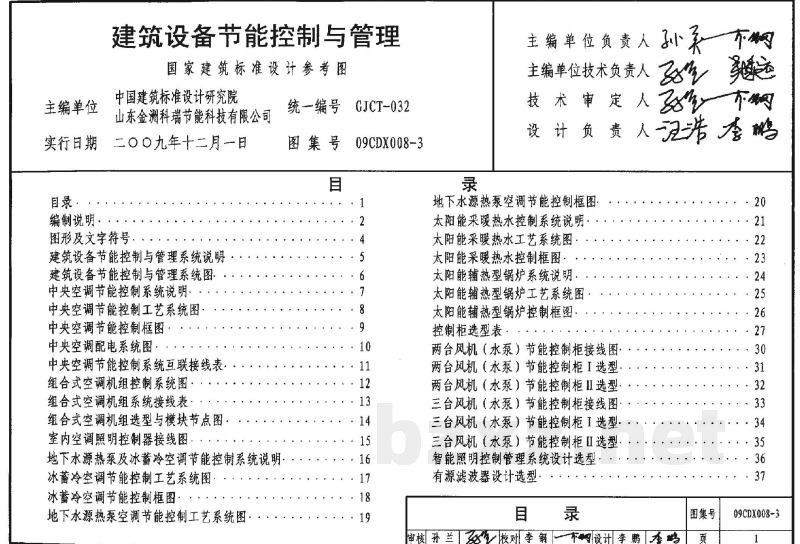

【09CDX008-3】 建筑设备节能控制与管理（参考图集）

目录 ............................................................ 1

编制说明 ...................................................... 2

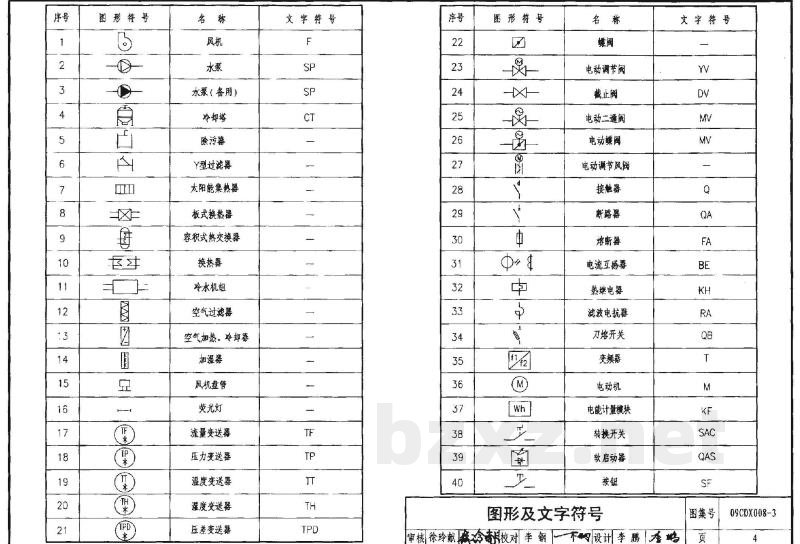

图形及文字符号 .............................................. 4

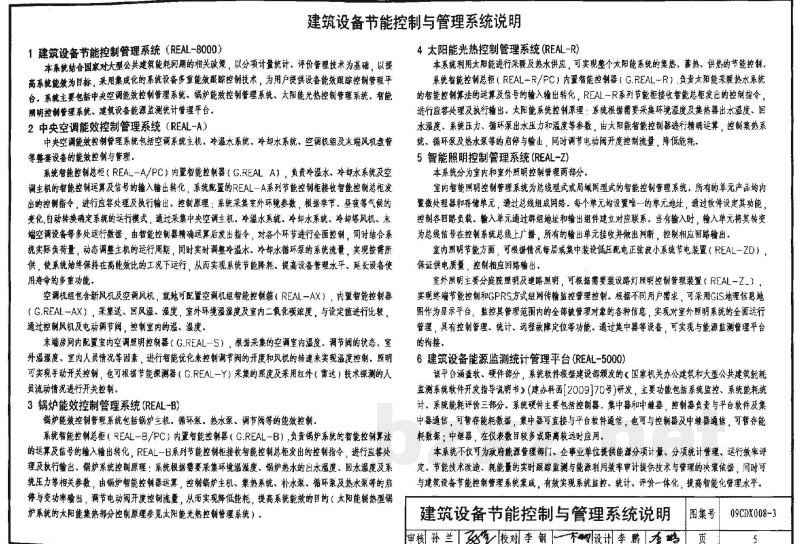

建筑设备节能控制与管理系统说明 ......................... 5

建筑设备节能控制与管理系统图 ............................ 6

中央空调节能控制系统说明 .................................. 7

中央空调节能控制工艺系统图 .............................. 8

中央空调节能控制框图 ........................................ 9

中央空调配电系统图 .......................................... 10

中央空调节能控制系统互联接线表 ......................... 11

组合式空调机组控制系统图 .................................. 12

组合式空调机组系统接线表 .................................. 13

组合式空调机组选型与模块节点图 ......................... 14

室内空调照明控制器接线图 .................................. 15

地下水源热泵及冰蓄冷空调节能控制系统说明 ........... 16

冰蓄冷空调节能控制工艺系统图 ............................ 17

冰蓄冷空调节能控制框图 ...................................... 18

地下水源热泵空调节能控制工艺系统图 ................... 19

地下水源热泵空调节能控制框图 ............................ 20

太阳能采暖热水控制系统说明 .............................. 21

太阳能采暖热水工艺系统图 .................................. 22

太阳能采暖热水控制框图 ...................................... 23

太阳能辅助型锅炉系统说明 .................................. 24

太阳能辅助型锅炉工艺系统图 ................................ 25

太阳能辅助型锅炉控制框图 .................................... 26

控制柜选型表 ...................................................... 27

两台风机（水泵）节能控制柜接线图 ..................... 30

两台风机（水泵）节能控制柜 I 选型 ....................... 31

两台风机（水泵）节能控制柜 II 选型 ...................... 32

三台风机（水泵）节能控制柜接线图 ..................... 33

三台风机（水泵）节能控制柜 I 选型 ....................... 34

三台风机（水泵）节能控制柜 II 选型 ...................... 35

智能照明控制管理系统设计选型 ............................ 36

有源滤波器设计选型 .............................................. 37

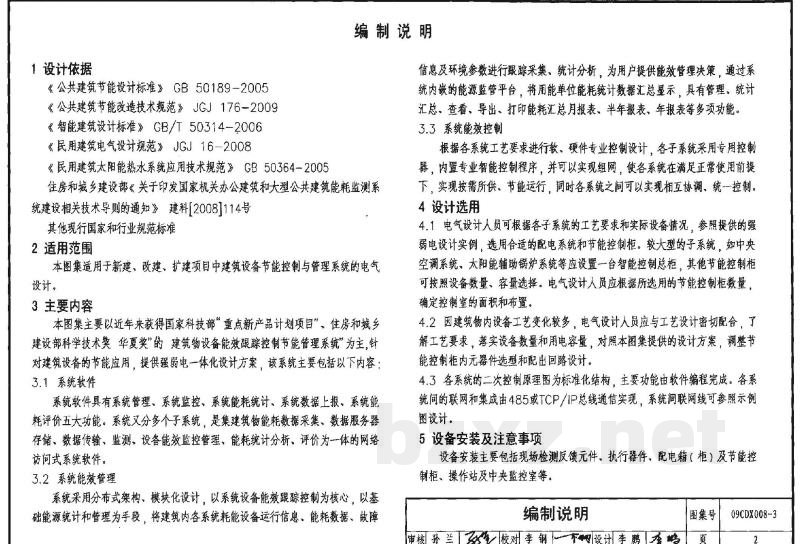

1 设计依据

《公共建筑节能设计标准》 GB 50189-2005
《公共建筑节能改造技术规范》 JGJ 176-2009
《智能建筑设计标准》 GB/T 50314-2006
《民用建筑电气设计规范》 JGJ 16-2008
《民用建筑太阳能热水系统应用技术规范》 GB 50364-2005

住房和城乡建设部《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》 建科[2008]114号

其他现行国家和行业规范标准

2 适用范围

本图集适用于新建、改建、扩建项目中建筑设备节能控制与管理系统的电气设计。

3 主要内容

本图集主要以近年来获得国家科技部“重点新产品计划项目”、住房和城乡建设部科学技术奖“华夏奖”的《建筑物设备能效跟踪控制节能管理系统》为主，针对建筑设备的节能应用，提供强弱电一体化设计方案。该系统主要包括以下内容：

3.1 系统软件

系统软件具有系统管理、系统监控、系统能耗统计、系统数据上报、系统能耗评价五大功能。系统又分多个子系统，是集建筑物能耗数据采集、数据服务器存储、数据传输、监测、设备能效监控管理、能耗统计分析、评价为一体的网络访问式系统软件。

3.2 系统能效管理

系统采用分布式架构、模块化设计，以系统设能控制为核心，以基础能源统计和管理为手段，将建筑内各系统耗能设备运行信息、能耗数据、故障信息及环境参数进行跟踪采集、统计分析，为用户提供能效管理决策。通过系统内置的能源监管平台，将用能单位能耗统计数据汇总显示，具有管理、统计、查看、导出、打印能耗日总月报表、半年报、年报表等多项功能。

3.3 系统能效控制

根据各系统工艺要求进行软、硬件专业设计，各子系统采用专用控制器，内置专业智能控制程序，并可以实现组网。使各系统在满足正常使用前提下，实现按需供给、节能运行，同时各系统之间可以实现相互协调、统一控制。

4 设计选用

4.1

电气设计人员可根据各子系统的工艺要求和实际设备情况，参照提供的强电设计实例，选用合适的配电系统和节能控制器。较大型的子系统，如中央空调系统、太阳能辅助锅炉系统等应设置一台智能控制柜，其他节能控制器可按照设备数量、容量选择。电气设计人员应根据所选用的节能控制柜数量，确定控制室的面积和布置。

4.2

因建筑物内设备工艺变化较多，电气设计人员应与工艺设计密切配合，了解工艺要求，落实设备数量和用电容量，对照本图集提供的设计方案，调整节能控制器内元器件选型和配电回路设计。

4.3

各系统的二次控制原理图为标准化结构，主要功能由软件编程完成。系统间的联网和集成由RS485或TCP/IP总线通信实现，系统间联网线可参照示例图设计。

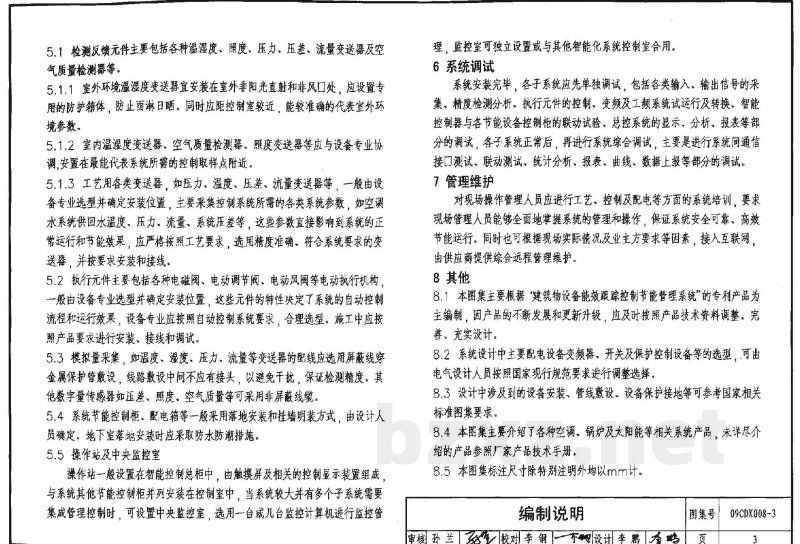

5 设备安装及注意事项

设备安装主要包括现场检测反馈元件、执行器件、配电箱（柜）及节能控制屏、操作站及中央监控室等。
