【17D201-1】 35/0.4kV附设式油浸变压器室布置

本网站 发布时间: 2026-07-08 01:00:19

基本信息

  • 图集号:

    17D201-1

  • 图集名称:

    35/0.4kV附设式油浸变压器室布置

  • 图集类别:

    电气

  • 标准状态:

    现行
  • 发布日期:

    2018-09-25
  • 实施日期:

    2018-06-01
  • 下载格式:

    pdf zip

手机扫码下载更方便

关联标准

出版信息

  • 主编单位:

    -
标准简介标准简介/下载

点击下载

标准简介:

本图集适用于35/0.4kV工业与民用建筑油浸及全密封油浸电力变压器的布置与安装。电压等级及变压器容量范围:35/0.4kV;200~2000kVA。依据《20kV及以下变电所设计规范》GB 50053-2013和《3~110kV高压配电装置设计规范》GB 50060-2008等现有规范,修编原有图集。内容包括:变压器室电气布置图、变压器室土建设计任务图及变压器室常用设备构件安装等,变压器低压出线采用裸母线供电方式。当变压器低压出线采用母线槽等其他方式时,可参见图集17D201-4《20/0.4kV及以下油浸变压器室布置及变配电所常用设备构件安装》。

标准内容标准内容

部分标准内容:

国家建筑标准设计图集 17D201-1(替代 97D201-1):35/0.4kV附设式油浸变压器室布置

组织编制:中国建筑标准设计研究院
出版单位:中国计划出版社

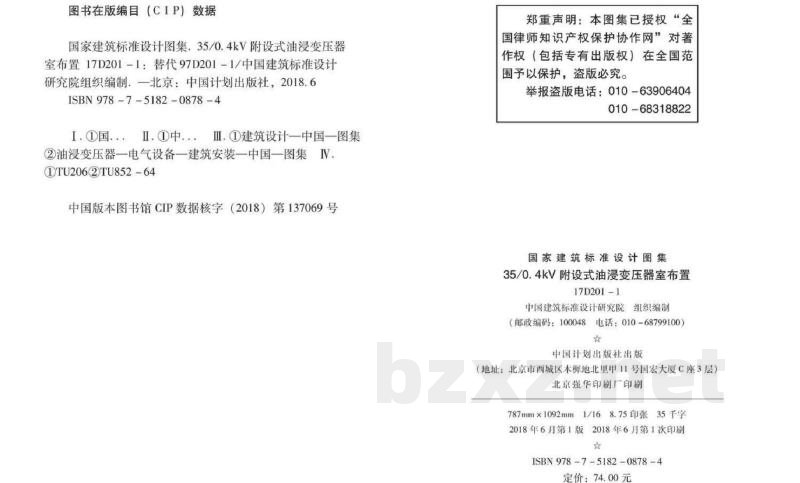

ISBN:978-7-5182-0878-4
出版日期:2018年6月

【目录】
1. 编制说明
2. 变压器室主接线方案
3. 变压器室布置
3.1 变压器室布置方案
3.2 变压器室电气布置图 (J1-1 至 J3-4, L1-1 至 L2-6)
3.3 变压器室土建设计任务图 (J1-1 至 L2-6)
3.4 变压器室埋设件详图
4. 变配电所常用设备构件安装
4.1 隔离开关安装
4.2 熔断器安装
4.3 避雷器安装
4.4 穿墙套管安装
4.5 高压母线支架、电缆终端安装
4.6 低压母线相关安装
4.7 接地与抗震加固

1 编制依据
1.1 本图集根据住房和城乡建设部相关通知进行编制。
1.2 本图集依据的主要标准规范包括:
- 《20kV及以下变电所设计规范》《低压配电设计规范》《通用用电设备配电设计规范》《建筑物防雷设计规范》《35kV~110kV变电所设计规范》《3~110kV高压配电装置设计规范》
- GB 50053-2013, GB 50054-2011, GB 50055-2011, GB 50057-2010, GB 50059-2011, GB 50060-2008
- 《交流电气装置的过电压保护和绝缘配合设计规范》, 《交流电气装置的接地设计规范》, 《工业企业电气设备抗震设计规范》, 《建筑机电工程抗震设计规范》
- GB/T 50065-2011, GB/T 50556-2010, GB 50981-2014, GB 311.1-2012
- 《电力变压器第7部分:油浸式电力变压器负载导则》, GB/T 1094.7-2008, 《高压电器端子尺寸标准化》
- 《油浸式电力变压器技术参数和要求》, 《系统接地的型式及安全技术要求》
- GB/T 5273-2016, GB/T 6451-2015, GB 14050-2008, GB/T 13499-2002
- 《高压交流熔断器第6部分:用于变压器回路的高压熔断器的熔断件选用导则》, GB/T 15166.6-2008
- 《特殊环境条件高原用高压电器的技术要求》, GB/T 20635-2006
- 《特殊环境条件高原用低压电器技术要求》, GB/T 20645-2006

注:当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意区分,并应对本图集相关内容进行复核后选用。

2 适用范围及使用条件
2.1 工业建筑适用于附设式电力变压器所(室),民用建筑适用于独立变电所。
2.2 变压器容量及电压等级:200~2000kVA,35/0.4kV。
2.3 适用35kV及以下变配电所常用设备及构件安装。
2.4 环境条件:
2.4.1 适用场所:无爆炸危险场所,不致因腐蚀气体、蒸汽、导电尘埃等有害介质或剧烈振动而严重影响安全运行的场所。
2.4.2 气象条件:冬季变压器周围环境温度不低于-30℃;夏季通风室外计算温度不超过+35℃。
2.4.3 海拔高度超过1000m的地区,配电装置应选择适用于该海拔高度的电器和电瓷产品。其外部绝缘的冲击和工频试验电压应符合现行国家标准《高压输变电设备的绝缘配合》(GB 311.1)的有关规定。
2.4.4 配电装置的抗震设计应符合现行国家标准《电力设施抗震设计规范》(GB 50260)的有关规定。
2.4.5 当环境条件与上述不符时,应按《油浸式电力变压器技术参数和要求》(GB/T 6451)和有关规定做适当的调整。

3 修编说明
3.1 本次修编基于09D201-1图集,对选用的变压器容量调整为200~2000kVA,并对布置型式进行了修正。
3.2 修改了变压器室电气布置图。
3.3 修改了变压器室土建设计任务图和土建设计技术要求。
3.4 修改和增加了设备构件安装图。

4 使用条件
4.1 变压器高压侧供电方式:放射式或树干式。
4.2 变压器高压侧
小提示:此图内容仅展示完整标准图集里的部分截取内容,若需要完整标准请到上方自行免费下载完整图集包。
标准图片预览图集图片预览

标准图片预览:






图集目录列表图集目录列表

图集目录:

17D201-1
目录
编制说明
变压器室主接线方案
变压器室主接线选用举例
变压器室布置
变压器室布置方案
变压器室布置方案选用举例
变压器室电气布置图J1-1 、J1-3
变压器室电气布置图J1-2 、J1-4
变压器室电气布置图J1-5
变压器室电气布置图J1-6
变压器室电气布置图J1-7
变压器室电气布置图J2-1 、J2-3
变压器室电气布置图J2-2 、J2-4
变压器室电气布置图J2-5
变压器室电气布置图J2-6
变压器室电气布置图J3-1
变压器室电气布置图J3-2
变压器室电气布置图J3-3
变压器室电气布置图J3-4
变压器室电气布置图L1-1 、L1-3
变压器室电气布置图L1-2 、L1-4
变压器室电气布置图L1-5
变压器室电气布置图L1-6
变压器室电气布置图L2-1 、L2-3
变压器室电气布置图L2-2 、L2-4
变压器室电气布置图L2-5
变压器室电气布置图L2-6
变压器室土建设计任务图
变压器室土建设计任务图J1-1 、J1-3
变压器室土建设计任务图J1-2 、J1-4
变压器室土建设计任务图J1-5
变压器室土建设计任务图J1-6
变压器室土建设计任务图J1-7
变压器室土建设计任务图J2-1 、J2-3
变压器室土建设计任务图J2-2 、J2-4
变压器室土建设计任务图J2-5
变压器室土建设计任务图J2-6
变压器室土建设计任务图J3-1
变压器室土建设计任务图J3-2
变压器室土建设计任务图J3-3
变压器室土建设计任务图J3-4
变压器室土建设计任务图L1-1 、L1-3
变压器室土建设计任务图L1-2 、L1-4
变压器室土建设计任务图L1-5
变压器室土建设计任务图L1-6
变压器室土建设计任务图L2-1、L2-3
变压器室土建设计任务图L2-2 、L2-4
变压器室土建设计任务图L2-5
变压器室土建设计任务图L2-6
变压器室埋设件详图
变压器室土建埋设技术要求
变配电所常用设备构件安装
隔离开关安装(一)
隔离开关安装(二)
隔离开关安装(三)
手力操动机构安装支架
隔离开关安装部件轴承及轴连接套
隔离开关安装部件直叉型连接头及轴臂
熔断器安装
熔断器安装支架
跌落式熔断器安装
跌落式熔断器安装支架
避雷器安装(一)
避雷器安装支架(一)
避雷器安装(二)
避雷器安装支架(二)
穿墙套管安装(一)
穿墙管套安装板(一)
穿墙套管安装(二)
穿墙管套安装板(二)
高压母线支架
架空引入线绝缘子串组装
电缆终端安装
电缆终端安装支架
变压器顶部保护网
低压母线中间绝缘夹板
低压母线穿墙板安装
低压母线穿墙板安装零件绝缘夹板
低压母线支架(一)
低压母线支架(二)
电车线路用绝缘子装配
变压器室接地线布置
变压器抗震加固
变压器抗震加固零件
