【09D101-6】 矿物绝缘电缆敷设

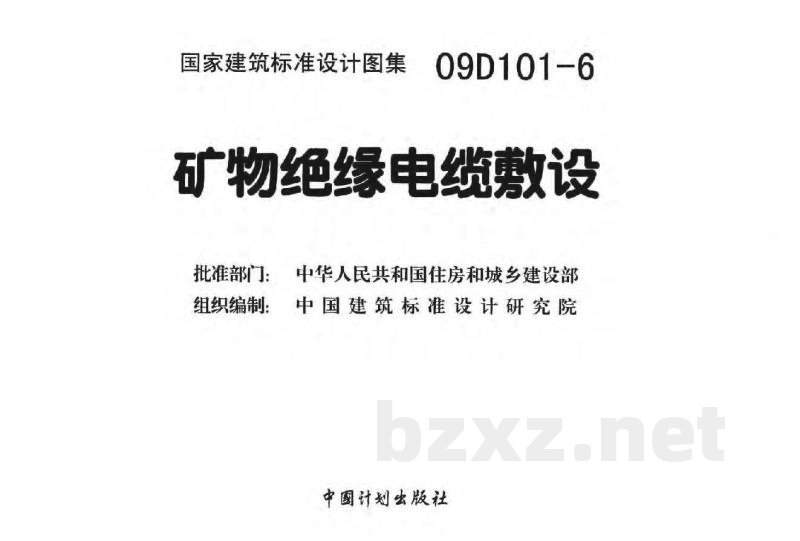

国家建筑标准设计图集 09D101-6 矿物绝缘电缆敷设

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

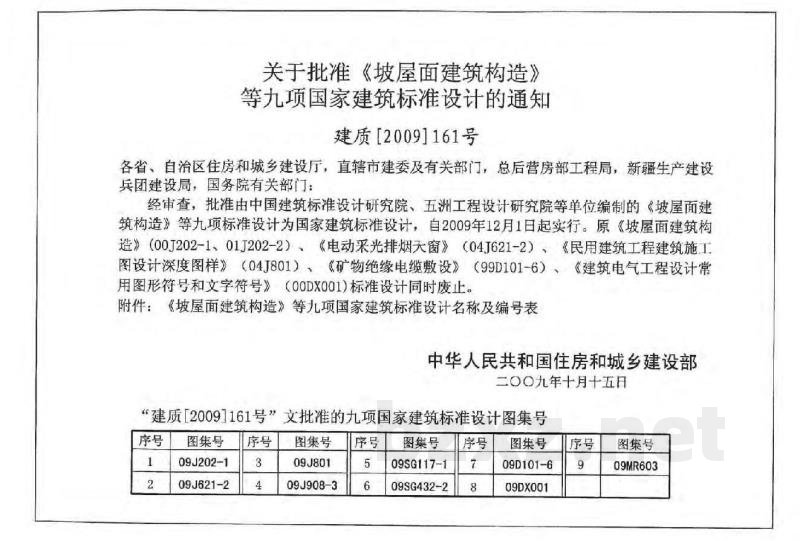

【关于批准《坡屋面建筑构造》等九项国家建筑标准设计的通知】
建质［2009］161号
各省、自治区住房和城乡建设厅，直辖市建委及有关部门：
经审查，批准由中国建筑标准设计研究院、五洲工程设计研究院等单位编制的《坡屋面建筑构造》等九项标准设计为国家建筑标准设计，自2009年12月1日起实行。原《坡屋面建筑构造》（00J202-1、01J202-2）、《电动采光排烟天窗》（04J621-2）、《民用建筑工程建筑施工图设计深度图样》（04J801）、《矿物绝缘电缆敷设》（99D101-6）等标准设计同时废止。

附件：《坡屋面建筑构造》等项国家建筑标准设计名称及编号表
中华人民共和国住房和城乡建设部
二〇〇九年十月十五日

【图集目录】
1. 编制说明
2. 编制目的
3. 适用范围
4. 编制方式
5. 主要内容

图示内容包括：
- 电缆沿电缆桥架水平及垂直敷设示意图
- 电缆在电缆隧道和电缆沟内的敷设示意图
- 电缆沿支架卡设示意图
- 电缆沿墙面及平顶敷设示意图
- 电缆沿钢索架空敷设示意图
- 电缆进配电箱、柜设置示意图
- 电缆通过伸缩缝、沉降缝设置示意图
- 电缆接地设置示意图
- 单芯/多芯电缆密封罐型终端及配件
- 单芯/多芯电缆直通式中间联接器
- 分支接线箱、盒的电缆连接
- 塑料外套电缆锥形封端套的安装
- 电缆终端部件图、接线端子部件图、中间联接器部件图
- 电缆敷设配件及接地铜片
- 单芯电缆热收缩型终端及配件
- 单芯电缆敷设排列方法
- 矿物绝缘电缆载流量表
- 相关技术资料：矿物绝缘电缆简介及主要工程数据表

【正文】
1. 编制依据
1.1 本图集根据住房和城乡建设部文件建质[2006]71号关于“印发《2006年国家建筑设计编制工作计划》的通知”编制。
1.2 现行相关规范：
- GB/T 13033.1-2007, GB/T 13033.2-2007《额定电压750V及以下矿物绝缘电缆及终端》
- GB 50217-2007《电力工程电缆设计规范》
- GB 50116-2006《电气装置安装工程：电缆线路施工及验收规范》
- 《建筑物电气装置》
- 《矿物绝缘电缆敷设技术规程》

2. 编制目的
由于矿物绝缘电缆在结构、使用和安装方式上，与其他绝缘电缆有较大的差别，本图集是为了规范矿物绝缘电缆的设计、安装和施工做法，从而提高民用建筑电气工程技术人员的设计和施工质量，确保矿物绝缘电缆的良好性能。

3. 适用范围
本图集适用于工业、民用建筑、国防及其他高温、腐蚀、核辐射、防爆等场所矿物绝缘电缆的设计、施工和验收。

4. 编制方式
为了让技术人员清楚了解矿物绝缘电缆的敷设方法，图集中将矿物绝缘电缆用红色表示。

5. 主要内容
5.1 本图集在99D163的基础上进行修订和完善，明确了矿物绝缘电缆敷设、电缆终端、中间及分支连接、以及电缆金属护套接地等安装施工做法。
5.2 本图集附录包括与矿物绝缘电缆敷设、安装施工相关的附件、配件部件图，电缆热收缩型接头安装施工做法，以及电缆的载流量参数。
5.3 本图集相关技术资料包含矿物绝缘电缆及其附件、配件等介绍和技术参数。
5.4 矿物绝缘电缆及其终端、中间联接器、分支接线箱、盒等的选用，应由设计及施工人员根据矿物绝缘电缆的型号、规格、应用环境等诸因素考虑确定。
