【13D101-7】 预制分支和铝合金电力电缆

国家建筑标准设计图集 13D101-7（替代00D101-7）：预制分支和铝合金电力电缆

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院、中国计划出版社

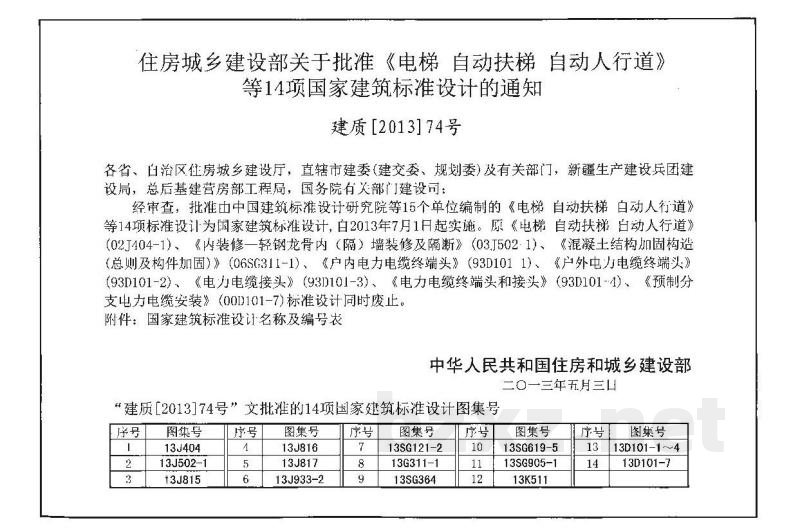

批准文号：建质〔2013〕74号
实行日期：2013年7月1日

【修编说明】
本图集是对原00D101-7图集的修编，修编过程中引用了原图集部分内容。同时，本图集引用了10CD106《铝合金电缆设计与安装》中的部分内容。

【废止标准】
本图集实施的同时，以下标准设计同时废止：
1. 《电梯自动扶梯自动人行道》（02J404）
2. 《内装修一轻钢龙骨内（隔）墙装修及隔断》（03J502-1）
3. 《混凝土结构加固工程（总则及构件加固）》（06SG311-1）
4. 《铝合金电力电缆终端头》（93D101-1）
5. 《户外电力电缆终端头》（93D101-2）
6. 《电力电缆接头》（93D101-3）
7. 《电力电缆终端头和接头》（93D101-4）
8. 《预制分支电力电缆安装》（00D101-7）

1. 编制依据
- 住房和城乡建设部建质函[2012]133号《关于印发2012年国家建筑标准设计编制工作计划的通知》
- GB/T 3956-2008《电缆的导体》
- GB/T 12706.1-2008《额定电压1kV (Um=1.2kV) 和3kV (Um=3.6kV) 电缆》
- GB 50217-2007《电力工程电缆设计规范》
- GB 50303《建筑电气工程施工质量验收规范》
- GB 50168-2006《电气装置安装工程电缆线路施工及验收规范》
- GB 16895.6-2000《建筑物电气装置第5部分：电气设备的选择和安装 第52章：配线系统》
（注：当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。）

2. 编制目的
预制分支电缆需要根据建筑特性，在工地现场量身定做，具有供电可靠性高、抗震性好、气密性及防水性能好的特点；同时要求设计尺寸及加工制造准确且设计过程正确。本图集介绍了预制分支电缆在设计和施工中应注意的一些问题，给出了较规范的做法，为设计和施工的质量提供保障。
铝合金导体交联聚乙烯绝缘铝合金联锁铠装电力电缆，由于结构型式、电气参数、使用和安装上与普通铜缆有差别，本图集为了规范和指导铝合金电力电缆的设计、安装和施工，给出了铝合金电缆设计参数，为提高民用建筑电气工程技术人员的设计和施工质量，确保铝合金电力电缆的良好性能提供依据。

3. 适用范围
本图集用于工业、民用建筑中0.6/1kV预制分支电缆及非消防负荷配电线路用铝合金电缆的设计、施工和验收。

4. 主要内容
本图集包括预制分支电缆及铝合金电缆两部分内容：
- 预制分支电缆部分：包括预制分支电缆的安装敷设、防火封堵及配件安装等。
- 铝合金电缆部分：给出相关的设计参数，介绍了电缆敷设、电缆终端、分支连接和电缆铠装金属接地等安装施工做法。

5. 注意事项
5.1 预制分支电缆及铝合金电力电缆施工注意事项
5.1.1 为防止涡流效应，单芯单相电缆严禁使用导磁金属夹具。
5.1.2 在敷设前，应全部检查电缆是否完好，且应全部测试电缆的绝缘电阻是否达到相关标准的规定。
5.1.3 电缆进入电缆沟、隧道、夹层、竖井、配电柜（箱）、穿墙或楼板孔的封堵，应按照相关标准规范实施，电缆穿入保护管时，管口应封堵。支架、隔板等部件的固定宜采用胀锚螺栓作为紧固件。胀锚螺栓、螺钉、螺栓、螺母、垫圈等紧固件应采用镀锌标准件。支架及支撑钢构件除注明外，通常采用Q235-A钢制造。现场制作的金属支架、配件等应按要求镀锌或涂防腐漆。

5.2 预制分支电缆设计注意事项
5.2.1 预制分支电缆出厂时，分支电缆固定在主干电缆上，敷设时待主干电缆安装固定后，再将分支电缆分离。
5.2.2 安装前电缆两端用封头帽做防水处理，再用热收缩管压紧。
5.2.3 安装过程中应注意固定好分支电缆，避免分支电缆晃动，以保证分支接头内部压接部分接触良好。
5.2.4 预制分支电缆垂直敷设不同于普通电缆的敷设方式，需配套安装附件，包括托挂器（横担）、电缆支架、电缆固定线夹和上端固定用的吊钩等。
5.2.5 敷设前检查电缆通道，确认分支电缆是否能安全通过所有孔洞，制定详细措施，防止提升过程中分支部分在穿过孔洞时受损。
5.2.6 电缆提升过程中不应对分支线施加拉力。

5.3 铝合金电力电缆设计注意事项
5.3.1 本图集中的铝合金电缆导体材料为AA-8030铝合金。
5.3.2 电缆在温度变化大的场合和湿润场所敷设时，由于环境条件可能造成电缆振动和伸缩，应考虑将电缆蛇形（S形）敷设，其弯曲半径不小于电缆外径的7倍。
5.3.3 电缆在过建筑物的沉降缝和伸缩缝时，应留有足够裕量。
5.3.4 电缆敷设时，在终端、转弯处、中间接头、电缆分支箱/盒两侧应加以固定。
5.3.5 设计路径宜避开和减少穿越地下管道、公路、铁路和通信电缆等，避免不了时应符合《电力工程电缆设计规范》GB 50217-2007表5.3.5的规定。
5.3.6 计算敷设电缆所需长度时，应留有适当裕量，参考《电力工程电缆设计规范》GB 50217-2007附录G。
5.3.7 施工时使用的铝合金电缆端子、中间接头、分支接头、分支接线箱及接地配件宜使用电缆生产厂家推荐的配套产品，并符合国家标准要求；其中端子应提供与电缆导体相匹配的测试报告。
5.3.8 交流供电回路由多根电缆并联组成时，各电缆结构应相同，宜等长，且选用相同材质及截面的导体。
5.3.9 电缆进行终端、中间接头或分支接头等连接时，应对导体进行清洁，并使用抗氧化油膏，严格按照施工工艺执行。
5.3.10 电缆拖拽时，应使牵引力作用在缆芯上，而不能作用在护套或铠装上。电缆最大允许拉力计算式为：$I_m = S imes lpha$。其中：$S$为电缆导体截面总和 ($mm^2$)；$lpha$为导体允许抗拉强度 ($N/mm^2$)。AA-8030铝合金芯为53，$L$(铜芯)为68.6，铝芯为39.26。
5.3.11 剥除铠装时不应破坏绝缘。可以使用专用工具剥除铠装，也可以使用普通弓锯。操作时要注意弓锯的位置应与电缆护套保持约60°夹角，防止缆芯被破坏。
5.3.12 电缆通过导轮转弯设计时，为避免转弯处电缆受损，电缆容许的最大侧压力设定：铝合金联锁铠装电缆 $P_m = 4380 ext{ N/m}$；分相缠包电缆 $P_m = 2500 ext{ N/m}$；挤塑绝缘或充油式电缆 $P_m = 3000 ext{ N/m}$。同时还应根据实际转弯数加大管径。
配电箱、配电盘、电动机接线盒等应有足够的空间用于电缆的布放及端子连接。
