【15D202-4】 建筑一体化光伏系统电气设计与施工

国家建筑标准设计图集 15D202-4
《建筑一体化光伏系统电气设计与施工》

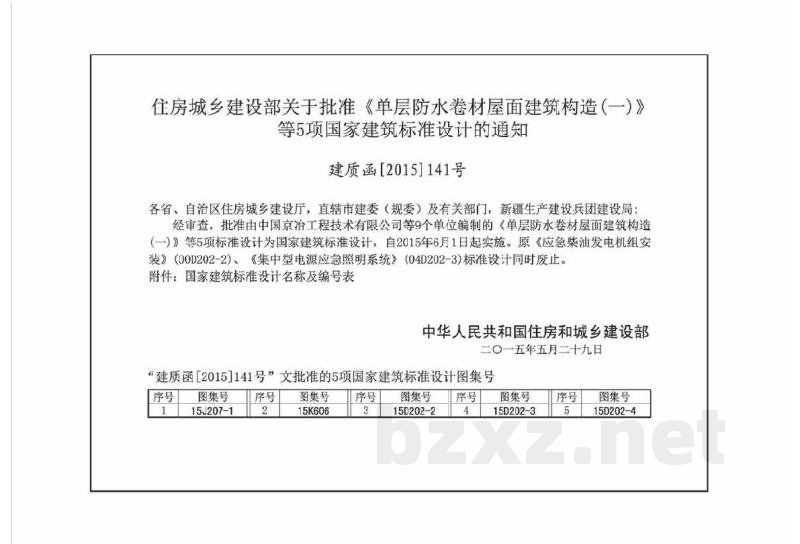

【批准文件】
建质函[2015]141号
中华人民共和国住房和城乡建设部关于批准《单层防水卷材屋面建筑构造（一）》等5项国家建筑标准设计的通知：经审查，批准由中国京治工程技术有限公司等9个单位编制的《单层防水卷材屋面建筑构造（一）》等5项标准设计为国家建筑标准设计，自2015年6月1日起实施。

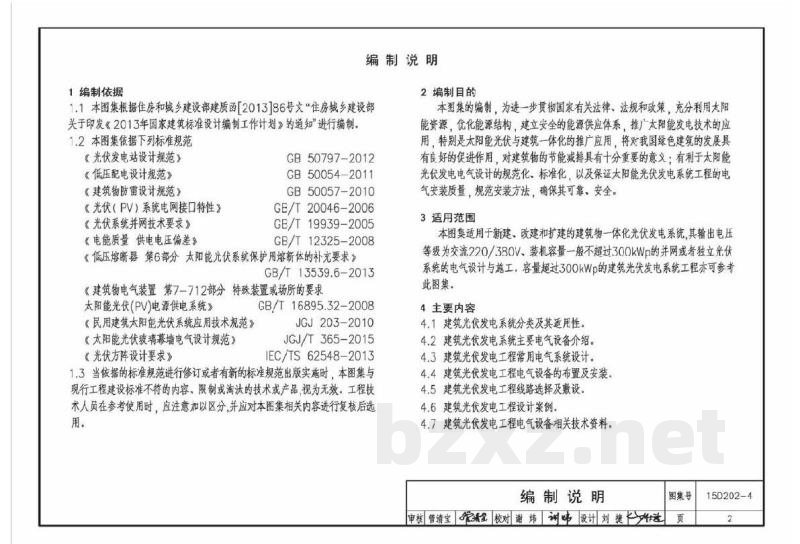

【编制说明】
1. 编制依据
1.1 本图集根据住房和城乡建设部建质函[2013]186号文《关于印发〈2013年国家建筑标准设计编制工作计划〉的通知》进行编制。
1.2 本图集依据下列标准规范：
《光伏发电站设计规范》、《低压配电设计规范》、《建筑物防雷设计规范》、《光伏（PV）系统电网接口特性》、《光伏系统并网技术要求》、《电能质量供电电压偏差》 (GB50797-2012)、GB50054-2011、GB50057-2010、GB/T20046-2006、GB/T19939-2005、GB/T12325-2008、《低压熔断器第6部分太阳能光伏系统保护用熔断体的补充要求》GB/T13539.6-2013、《建筑物电气装置第7-712部分特殊装置或场所的要求太阳能光伏（PV）电源供电系统》、《民用建筑太阳能光伏系统应用技术规范》、《太阳能光伏玻璃幕墙电气设计规范》、《光伏方阵设计要求》 JGJ203-2010、JGJ/T365-2015、IEC/TS62548-2013等。
1.3 当依据的标准规范进行修订或者有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意区分，并应对本图集相关内容进行复核后选用。

2. 编制目的
为贯彻落实国家有关法律、法规和政策，充分利用太阳能资源，优化能源结构，建立安全的能源供应体系，推广太阳能发电技术的应用，特别是太阳能光伏与建筑一体化的推广应用，将对我国绿色建筑的发展具有良好的促进作用，对建筑物的节能减排具有十分重要的意义；有利于太阳能光伏发电电气设计的规范化、标准化，以及保证太阳能光伏发电系统工程的电气安装质量，规范安装方法，确保其可靠、安全。

3. 适用范围
本图集适用于新建、改建和扩建的建筑物一体化光伏发电系统，其输出电压等级为交流220/380V、装机容量一般不超过300kWp的并网或者独立光伏系统的电气设计与施工。容量超过300kWp的建筑光伏发电系统工程亦可参考此图集。

4. 主要内容
4.1 建筑光伏发电系统分类及其适用性。
4.2 建筑光伏发电系统主要电气设备介绍。
4.3 建筑光伏发电工程常用电气系统设计。
4.4 建筑光伏发电工程电气设备的布置及安装。
4.5 建筑光伏发电工程线路选择及敷设。
4.6 建筑光伏发电工程设计案例。
4.7 建筑光伏发电工程电气设备相关技术资料。

【术语】
太阳能光伏系统 (solar photovoltaic (PV) system)：利用光伏电池的光伏效应将太阳辐射能直接转换成电能的发电系统，简称光伏系统。
建筑一体化光伏 (BIPV)：在建筑上安装光伏系统，并通过专门设计，实现光伏系统与建筑的良性结合。
光伏构件 (PV components)：工厂模块化预制的，具备光伏发电功能的建筑材料或建筑构件，包括建材型光伏构件和普通型光伏构件。
光伏组件 (PV module)：将若干个光伏电池组合在一起，维护更换光伏组件不影响建筑功能的建筑构件，或直接作为建筑构件的光伏组件。
光伏电池 (PV cell)：将太阳辐射能直接转换成电能的一种器件，也称太阳电池。
光伏组串 (PV String)：具有一定直流电输出的、最小不可分割的光伏电池组合装置。
光伏阵列 (PV array)：将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定支撑结构面的直流发电单元。
光伏组件倾角 (PV module tilt angle)：光伏组件所在平面与水平面的夹角。
并网光伏系统 (grid-connected PV system)：与公共电网联结的光伏系统。
独立光伏系统 (stand-alone PV system)：不与公共电网联结的光伏系统，也称离网光伏系统。
光伏汇流箱 (PV connecting box)：在光伏发电系统中将若干个光伏组件串并联汇流后接入电网中一个以上用户的连接处的装置。
公共连接点 (point of common coupling, PCC)：光伏系统的输出与公共电网的连接点。
光伏专用电缆 (PV cable)：具有抗紫外线、耐臭氧、耐酸碱和耐高低温等性能，一般用于光伏系统直流侧的电缆。
光伏逆变器 (PV inverter)：用于将光伏方阵输出的直流电压和电流转换成交流电压和电流，并具备最大功率点跟踪功能和保护功能的电气设备。
孤岛效应 (islanding effect)：电网失压时，并网光伏系统仍保持对失压电网中的某一部分线路继续供电的状态。
峰值日照时数 (peak sunshirc hours)：一段时间内的辐照度积分总量相当于辐照度为1000W/m²的光源所持续的时间，其单位为小时(h)。
安装容量 (capacity of installation)：光伏发电系统中安装的光伏组件的标称功率之和，计量单位是峰瓦(Wp)。
最大功率点跟踪 (maximum power point tracking, MPPT)：实时监测光伏组件（组串）的发电电压，并追踪其最高电压电流值，使系统以最大功率输出。
